Как установить радиаторы отопления в частном доме. Точки подсоединения труб к батарее

Как установить радиаторы отопления в частном доме. Точки подсоединения труб к батарее

Прежде чем выбрать способ подключения радиатора к системе водяного обогрева, необходимо внимательно изучить сам отопительный прибор.

Он состоит из пары горизонтальных коллекторов, соединенных между собой вертикальными перемычками. Сверху на всю эту конструкцию надевается «кожух» в виде теплообменника с максимально возможной площадью контакта с воздухом вокруг.

Классический алюминиевый, стальной, биметаллический либо чугунный радиатор имеет четыре разъема подключения труб, но есть также варианты только с двумя патрубками

Для подсоединения рассматриваемого прибора к любой трубной системе отопления требуется лишь вход и выход. Четыре точки подключения в радиаторе производители делают ради универсальности. Так батарею можно подсоединить любым из существующих способов, закрыв просто два оставшихся входа-выхода заглушками.

Патрубки подсоединения труб отопления в радиаторе располагаются сбоку либо снизу. Боковое подключение является более практичным и наиболее распространенным.

Нижний аналог обычно выбирается из эстетических соображений. При нем трубопроводы можно смонтировать в полу, сделав их полностью незаметными. Интерьер в результате получается более красивым.

В радиаторах с разъемами для труб снизу внутри имеется специальная перемычка, которая заставляет теплоноситель циркулировать по всей площади обогревателя, а не уходить сразу на выход в обратку без отдачи тепла

Принципиальной разницы по теплоотдаче между «боковыми» и «нижними» радиаторами нет. Здесь более важен способ подключения трубопроводов с взаимным расположением относительно друг дружки подачи и обратки.

При этом приборы с трубами снизу рекомендуется подключать исключительно в системах с принудительной циркуляцией теплоносителя, а не естественной подачей. Во втором случае нагретой воде будет слишком сложно подниматься от входа вверх и нагревать батарею.

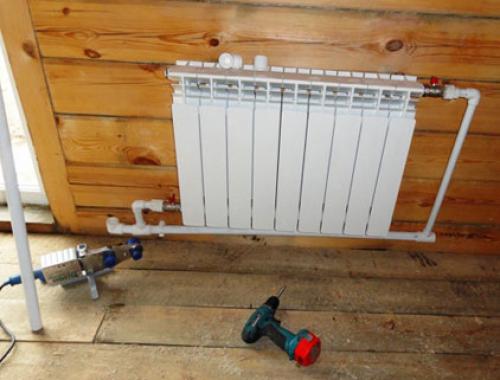

Установка радиаторов отопления в деревянном доме. Типы батарей отопления, используемые в деревянных жилых постройках

Очевидно, что перед тем, как сделать батареи в деревянном доме, необходимо выбрать подходящие из множества моделей, представленных сегодня на рынке. Наиболее часто классификация обогревательных приборов производится по двум признакам. По первому из них, конструкции батарей, радиаторы делятся на:

• Панельные и секционные. Как правило, обладают бюджетной стоимостью. Другим преимуществом выступает компактность подобных радиаторов;
• Трубчатые. Несколько более дорогой вариант, которые также превосходит описанные выше по эффективности. Дополнительным плюсом является стильный дизайн и возможность использования для сушки вещей после использования или стирки.

Алюминиевые. Часто используются в частном домостроении. Плюсы отопительных приборов этого типа – быстрое нагревание, высокий уровень тепловой мощности, а также современный дизайн и малый вес;
• Чугунные. Классический вариант батарей. Несмотря на долгое нагревание и достаточно высокую массу, пользуются популярностью, благодаря наличию нескольких очевидных плюсов. Среди них – долговечность, стойкость к коррозии, традиционный дизайн, длительное сохранение тепла;
• Биметаллические. Представляют собой комбинацию из двух металлов – алюминия и стали или алюминия и чугуна. Единственным минусом этих радиаторов является достаточно высокая стоимость. По остальным характеристикам они превосходят любые альтернативные варианты;
• Стальные. Еще один традиционный вариант радиаторов. Помимо стильного дизайна, характерного для продукции серьезных производителей, выделяются высоким уровнем теплоотдачи и немалой ценой.

После выбора радиаторов производится расчет необходимого их количества для каждого помещения. Только после этого осуществляется установка батарей отопления в деревянном доме. Работы выполняются в соответствии с технологическими правилами, причем необходимые детали для крепежа, как правило, поставляются вместе с отопительными приборами. В процессе монтажа следует учитывать несколько важных нюансов.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/sborka-i-montazh-alyuminievogo-radiatora-otopleniya-demontazh-i-montazh-alyuminievyh

Нижнее подключение радиаторов отопления. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

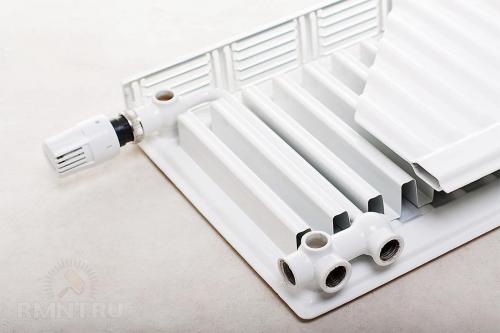

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

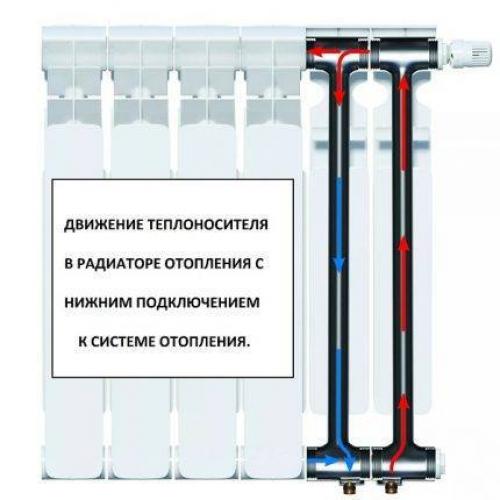

Секционный радиатор с нижним подключением

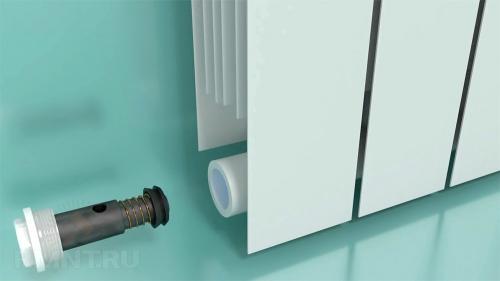

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

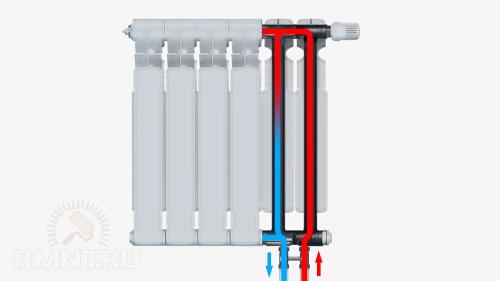

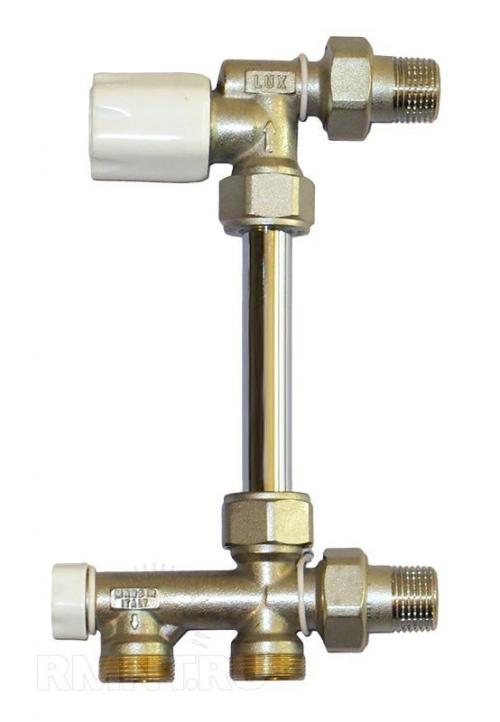

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Схемы подключения радиаторов отопления в частном доме. Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки , главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

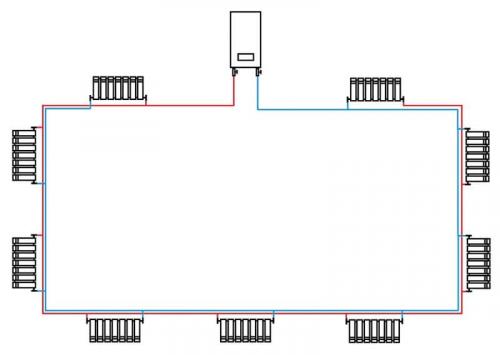

Схема Тихельмана

На заметку! В других схемах такое, казалось бы, очевидное явление недоступно, в чем вы сможете лично убедиться при прочтении следующего пункта статьи (там имеет место неравномерное распределение остаточной тепловой энергии).

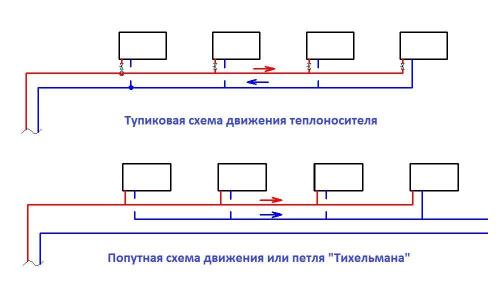

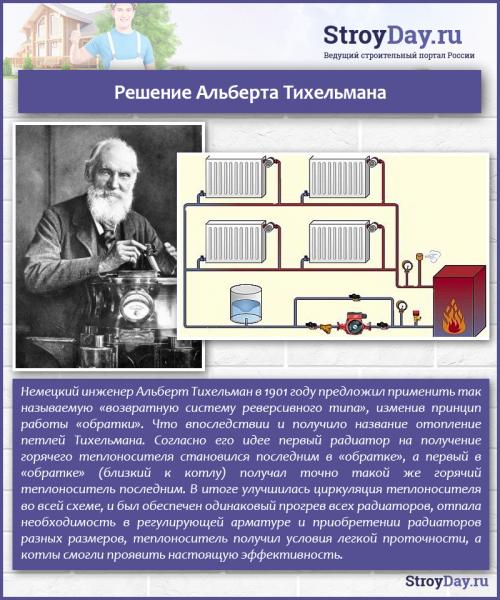

Решение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

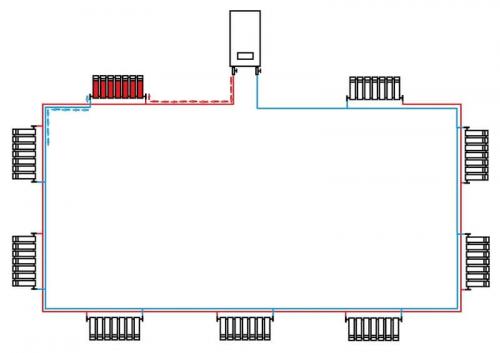

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

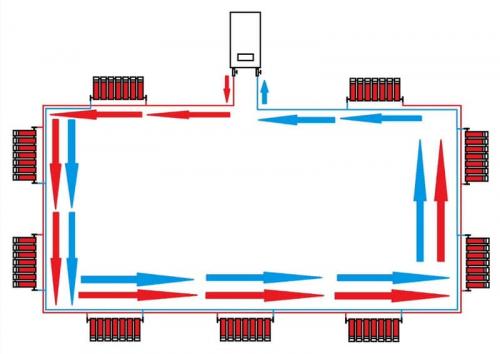

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Как поменять батареи в частном доме. Замена батарей в частном доме

Если вы проживаете в частном доме, то при наличии необходимых инструментов и знаний, практически любой домовладелец сможет осуществить смену батарей. Более сложную работу придется выполнить при замене радиаторов отопления в квартире и многие просто не решаются браться за эту работу самостоятельно, предпочитая обратиться к услугам специалистов.

Примечание! Наиболее распространенной причиной смены радиатора является его протечка.

Батареи могут выйти из строя по следующим причинам:

• При монтаже системы отопления были не правильно подобраны отопительные приборы, которые не способны выдержать существующее давление;
• При установке батарей были допущены ошибки;
• Износ межсекционных прокладок;
• В системе используется не качественный теплоноситель (который со временем может создавать заторы и пробки), из-за чего необходимо регулярно проводить чистку радиаторов.

Важно! Пред тем, как приступить к самой смене отопительного прибора необходимо тщательно все подготовить, ничего при этом не упустив. От того, насколько тщательно вы подготовитесь будет зависеть скорость монтажа. Скорость является немаловажным показателем, ведь зимой неприятно остаться без отопления даже на несколько часов. Дело в том, что проблемы в системе отопления, как правило, появляются в начале отопительного сезона, именно поэтому многие осуществляют срочную замену радиаторов отопления зимой или осенью.

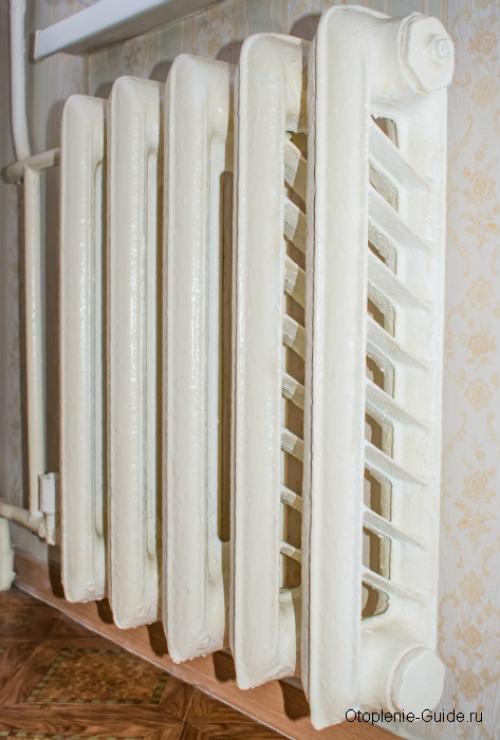

Новый чугунный радиатор отопления.

Итак, если вы решили заменить свои батареи на новые, вам понадобятся следующие составляющие:

• Биметаллический радиатор;
• Армированная полипропиленовая труба ;

Важно! При покупке трубы следует акцентировать внимание на том, что вам нужна труба именно для отопления, т.е. под горячую воду. При монтаже отопления, запрещается использование трубы под холодную воду.

• Краны американки. Их применение дает возможность дальнейшего обслуживания или замены радиатора;

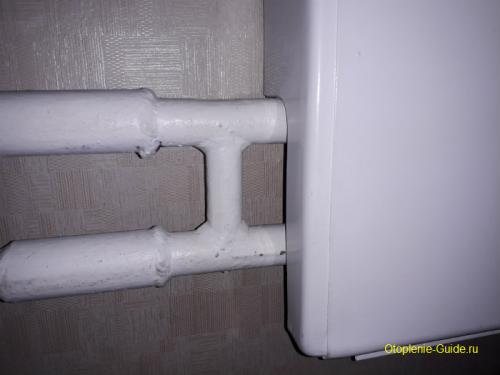

Байпас без запорной арматуры.

• Полипропиленовый кран. Использование байпаса позволяет не прерывать циркуляцию теплоносителя в системе во время обслуживания или смены батареи;
• Полипропиленовый концевик с резьбой;
• Тройники для монтажа байпаса;
• Уголки под 90˚;
• Кронштейны для крепежа прибора к стене (как правило, 2 в верхней части и 1 в нижней).

Для осуществления работ понадобятся следующие инструменты:

• аппарат для полипропиленовой сварки;
• инструмент для нарезания резьбы;
• разводной и газовый ключи;
• перфоратор;
• болгарка;
• уровень;
• сантиметр;
• маркер для разметки;
• фум-лента либо льняная лента;
• ацетон для обезжиривания полипропилена.

Для смены батареи необходимо проделать следующую последовательность действий:

• Подготовить все необходимые материалы и инструменты;
• Перекрыть поступление теплоносителя к неисправному отопительному прибору;
• Демонтировать неисправный отопительный прибор;
• Наметить расположение нового радиатора на стене. При этом, следует помнить, что для лучшей циркуляции теплого воздуха, батарея должна находиться от пола на расстоянии 10-15 см, а расстояние между подоконником и верхней частью батареи должно составлять минимум 15 см. Расстояние до стены — около 4 см.
• Собрать все составные части радиатора: поставить прокладки; заглушки; краны;
• Замерить и отрезать необходимые по длине трубы;
• Сварить всю конструкцию до уголков;
• При помощи болгарки отрезать трубу у пола и потолка;

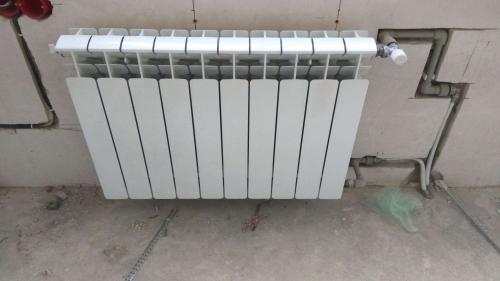

• Установить на стену новую батарею по намеченным местам;
• Обмотать резьбу фум-лентой, вкрутить переходы и запаять уголки;

Совет! Вместо фум-ленты также можно использовать паклю , которая является более надежным уплотнителем. Ее следует использовать следующим образом: резьба тщательно прокрашивается (можно использовать любую краску, кроме водостойкой), после чего на нее наматывается конусом по часовой стрелке пакля. Далее обмотанная резьба снова краситься и на нее заворачивается кран.

Цена замены радиаторов отопления своими руками составляется около 5,5 — 6 тыс. руб. В стоимость входит:

• Биметаллический радиатор (6 секций) — 4 000 руб;
• Полипропиленовая армированная труба — 250 — 300 руб;
• Фитинги (краны, тройники, уголки, заглушки, прокладки, сантехническая лента) — 1 000 — 1 500 руб.

Установка радиаторов отопления своими руками. Монтаж радиаторов отопления: нюансы процедуры, этапы установки оборудования

Основные моменты

Установка

Особенности подключения в различных схемах

Двухтрубная

Главные правила размещения

Какие инструменты понадобятся

Как проводится процедура монтажа

Коротко о главном

Монтаж радиаторов отопления – это один из этапов обустройства систем обогрева частных домов и квартир. Процедуру установки и подключения к магистралям осуществляют перед прокладкой труб. Это позволяет сделать подводки аккуратно. При монтаже необходимо ознакомиться со всеми нюансами, чтобы избежать ошибок.

Установить батареи можно самостоятельно или обратиться за помощью к специалистам

Основные моменты

Существует ряд требований, которые необходимо учитывать при подключении и монтаже:

1. Во время соединения арматуры и коллекторов не стоит прилагать слишком много усилий. Для этого стоит пользоваться динамометрическим ключом, для контроля прилагаемых усилий.
2. Если используется льняная подмотка, стоит контролировать ее количество, иначе появятся микротрещины.
3. После проникновения в трубы теплоносителя, краска может отслаиваться, что спровоцирует появление течи.
4. Стоит пользоваться герметиками для обработки мест соединения.
5. Если трубы заполняются антифризом, от краски стоит отказаться. Иначе уплотнитель будет быстро разрушаться, и появятся протечки.
6. Батарею стоит установить в горизонтальном положении. Допустимы другие варианты, которые предусматривают отклонение угла вперед по ходу циркуляции. Это позволяет спустить лишние газы. Обратный уклон запрещен, иначе циркуляция будет нарушена.
7. Подвешивать батареи следует на кронштейны. Сверху их должно быть два, так как на них приходится вся нагрузка. Крепеж внизу позволяет задать необходимое направление.
8. Чтобы достичь эффективного воздухообмена, необходимо устанавливать батареи на расстоянии от пола в 6 см.

Монтаж алюминиевых радиаторов отопления в частном доме. Совместимость с системами отопления

Для типичного алюминиевого отопительного прибора производители рекомендуют рабочее давление в 10-20 атмосфер при температуре не выше 130 градусов. Каковы реальные параметры разных отопительных систем в штатном режиме?

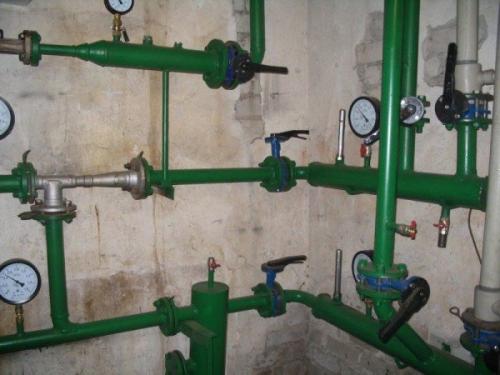

Элеваторный узел многоквартирного дома. Манометры показывают давление в мегапаскалях на подаче и обратке отопления. 1 МПа примерно равен 10 атмосферам.

Как легко заметить, рабочее давление батарей укладывается в эксплуатационные параметры отопительных систем с изрядным запасом.

Стало быть, их можно без ограничений использовать и в частных, и в многоквартирных домах? Не спешите с выводами, камрады.

В автономных контурах — можно. Их параметры полностью подконтрольны владельцу и при правильно спроектированной отопительной системе (то есть при достаточном объеме расширительного бака и рабочем предохранительном клапане) никогда не выйдут за пределы указанных мной значений.

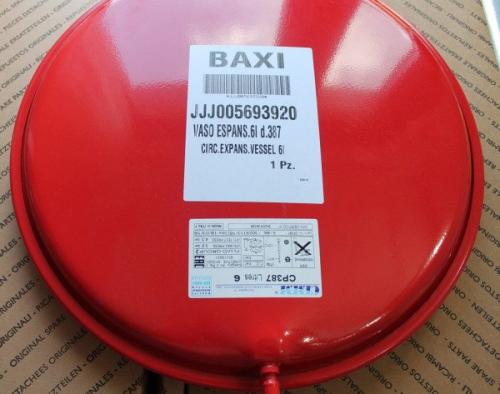

Мембранный расширительный бак компенсирует расширение теплоносителя при нагреве и препятствует росту давления.

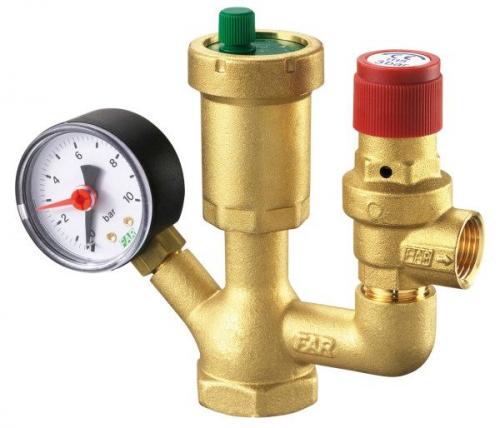

Группа безопасности отопительного котла. Манометр (слева) служит для визуального контроля давления в контуре. Предохранительный клапан (справа) сбрасывает теплоноситель в дренаж при опасном росте давления.

А вот в отопительных системах многоквартирных домов возможны нештатные ситуации, приводящие к скачкам давления.

Приведу пару примеров:

1. Гидроудар . Он возникает, если быстро заполнить водой сброшенный на время ремонтных работ стояк или весь контур. Вода практически несжимаема, поэтому в момент, когда она полностью вытеснит воздух через воздушник или сбросник, давление на фронте потока может кратковременно вырасти до 25-30 атмосфер;

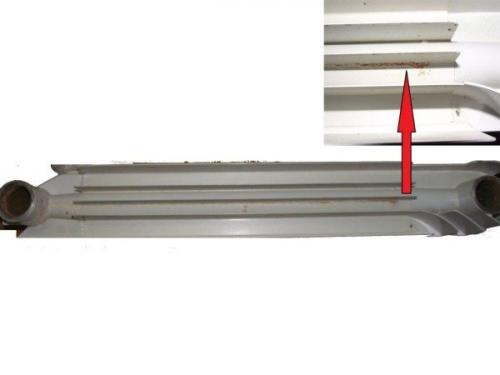

Последствия гидроудара. Алюминиевая секция лопнула вдоль оребрения.

1. Ежегодные испытания теплотрасс на плотность . Они проводятся после окончания отопительного сезона и призваны выявить слабые места в изношенных трубопроводах: в теплотрассу нагнетается холодная вода с давлением 12 кгс/см2 и более.
   На время испытаний входные задвижки элеваторного узла должны быть перекрыты, а сбросы открыты. А теперь представьте себе, что произойдет, если по любой причине (ошибка слесаря, выход из строя одной из задвижек) элеватор не будет отсечен от трассы. Результат предсказать нетрудно: рассчитанные на 10 атмосфер батареи лопнут.

Порыв теплотрассы при испытаниях на плотность. Алюминиевому радиатору при испытательном давлении явно не поздоровится.

Я настоятельно советую выполнять монтаж алюминиевых радиаторов отопления только в автономных отопительных системах (в частном доме или в квартирах с собственным котлом). Для систем ЦО существуют куда более прочные биметаллические батареи.

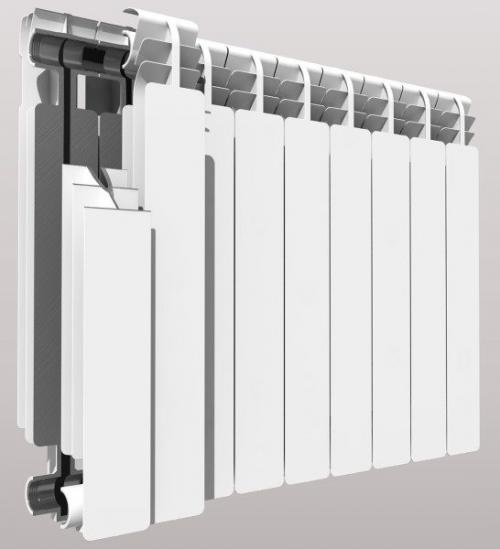

Биметаллический радиатор: прочный стальной сердечник окружен оболочкой с оребрением из обладающего высокой теплопроводностью алюминия.

Для типичного алюминиевого отопительного прибора производители рекомендуют рабочее давление в 10-20 атмосфер при температуре не выше 130 градусов. Каковы реальные параметры разных отопительных систем в штатном режиме?

Элеваторный узел многоквартирного дома

Манометры показывают давление в мегапаскалях на подаче и обратке отопления. 1 МПа примерно равен 10 атмосферам.

Как легко заметить, рабочее давление батарей укладывается в эксплуатационные параметры отопительных систем с изрядным запасом.

Но не спешите с выводами, камрады

В автономных контурах — можно. Их параметры полностью подконтрольны владельцу и при правильно спроектированной отопительной системе (то есть при достаточном объеме расширительного бака и рабочем предохранительном клапане) никогда не выйдут за пределы указанных мной значений.

Мембранный расширительный бак компенсирует расширение теплоносителя при нагреве и препятствует росту давления.

Группа безопасности отопительного котла

Манометр (слева) служит для визуального контроля давления в контуре. Предохранительный клапан (справа) сбрасывает теплоноситель в дренаж при опасном росте давления.

А вот в отопительных системах многоквартирных домов возможны нештатные ситуации, приводящие к скачкам давления

Приведу пару примеров:

Последствия гидроудара

Алюминиевая секция лопнула вдоль оребрения.
