Расчет количества секций радиаторов отопления. КАК РАССЧИТАТЬ КОЛИЧЕСТВО РАДИАТОРОВ.
Параметры отаплваемого помещения
ОБЩАЯ ИНФОРМАЦИЯ
Передача тепла одной секции радиатора указывается в технических характеристиках продуктов любого производителя.
Количество радиаторов в помещении обычно соответствует количеству окон. Радиаторы наиболее часто устанавливают под окнами.
Их размеры зависят от площади свободной стены между окном и полом. Следует отметить, что радиатор должен находиться минимум на 10 см от окна. Расстояние между полом и нижней частью радиатора должно быть не менее 6 см. Эти параметры определяют высоту устройства.
Теплопередача одной секции чугунного радиатора составляет 140 Вт, более современный металл — от 170 Вт и более.
Согласно норме, считается, что для нагрева одного квадратного метра пространства требуется тепловая энергия 100 Вт.
Количество тепла, требуемое на 1 кубический метр, составляет не менее 41 Вт.
Тем не менее, ни один из этих методов не будет точным, если вы не учтете характеристики конкретной комнаты, количество и размер окон, материалов стены и многое другое. Поэтому в расчет секций радиатора по стандартной формуле добавляется к коэффициенту, генерируемый теми или иными условиями.
 | ||
| современный дизайн прибор образец классического стиля высота от 190 до 3000 мм Цена от 6 382.24 руб. | любой цвет линейки RAL | вертикальные радиаторы |
Такой расчет обычно используется для помещений, расположенных в стандартных домах с высотой потолка до 2,6 метра.
ПЛОЩАДЬ ПРОСТРАНСТВА — РАСЧЕТ КОЛИЧЕСТВА СЕКЦИЙ РАДИАТОРА
Формула расчета - Площадь помещения умножается на 100 (количество тепла на 1 м2) и делится на тепловую мощность одной части радиатора, обозначенной производителем.
Например: площадь комнаты 22 м2, теплопередача одной секции радиатора — 170 Вт.
22X100 / 170 = 12,9
Для этой комнаты вам понадобится 13 секций радиатора.
Если одна часть радиатора имеет 190 Вт теплового напыления, получается 22X100 / 180 = 11,57, что означает, что ее можно ограничить до 12 частей.
При расчете вы должны добавить 20%, если комната имеет балкон или находится в конце дома. Батарея, установленная в нише, уменьшит теплоотдачу на 15%.
Но на кухне он будет на 10-15% теплее.
МЫ ВЫЧИСЛЯЕМ ОБЪЕМ ПРОСТРАНСТВА
Для панельного дома со стандартной высотой потолка, как упоминалось выше, расчет отопления производится из требования 41 Вт на 1 м3. Но если дом новый, есть кирпичные окна, окна с двойным остеклением, а наружная стена изолирована, тогда вам нужно 34 ватта на 1 м3.
Формула для расчета количества секций излучения следующая: объем (площадь, умноженная на высоту потолка) умножается на 41 или 34 (в зависимости от типа дома), который делится на раздел Обогреватель сертификата изготовителя.
Например: Площадь номера 18 м2, высота потолков 2, 6 м.
В доме типичное панельное здание. Теплопередача одной секции радиатора составляет 170 Вт.
18X2,6X41 / 170 = 11,2. Итак, нам нужны 11 частей радиатора. Это гарантирует, что комната не является угловой и балкона нет, в противном случае лучше разместить 12 штук.
РАССЧИТАЙТЕ КАК МОЖНО ТОЧНЕЕ
Но формула расчета количества секций холодильника как можно точнее :
Площадь поверхности умножается на 100 ватт и коэффициенты q1, q2, q3, q4, q5, q6, q7 и делится на теплопередачу одного участка радиатора.
Узнайте больше об этих факторах:
q1 — тип остекления : с тройным остеклением окна будет коэффициент 0,85, с двойным остеклением окон — 1 и с нормальным остеклением — 1,27.
q2 — теплоизоляция стен:
- современная теплоизоляция — 0,85;
- укладка в 2 кирпича с нагревателем — 1;
- неотапливаемые стены — 1.27.
q3 — взаимосвязь между поверхностью окон и полом:
- 10% — 0,8;
- 30% — 1;
- 50% — 1,2.
q4 — минимальная наружная температура:
- -10 градусов — 0,7;
- -20 градусов — 1,1;
- -35 градусов — 1,5.
Сколько секций чугунных батарей нужно на квадратный метр. Расчет количества секций
Для эффективного обогрева жилья в зимний период обязательно понадобятся радиаторы отопления. Когда нужны модели, отличные неплохой теплопроводностью и долгим ресурсом эксплуатации, лучше сразу устанавливать чугунные батареи.
Радиаторы выплавляются из чугунного сплава, в котором содержится высокий процент углерода. Металл получается несколько хрупким (батареи поэтому не рекомендуется ронять), но при правильной установке на кронштейны они способны прослужить без коррозийных воздействий более полувека.
Как рассчитать количество секций и мощность чугунных батарей.
Чугунные радиаторы или, как их привыкли называть многие из нас, батареи до сих пор весьма популярны среди населения, благодаря своей достаточно доступной цене и хорошей теплоотдаче. Главное при их установке – верно рассчитать их вес и размер.
Определяем количество секций и вес чугунной батареи перед ее установкой
Прежде чем поставить в своем доме чугунный радиатор, нужно точно определить его вес и мощность, с которой будут работать его секции. При этом, когда вы рассчитываете данные параметры, в первом случае необходимо исходить из прочности стены, а во втором – из размеров помещения.
Как рассчитать вес секции батарей отопления?
Определить вес батареи из чугуна достаточно легко. Для устаревших моделей вес одной секции равен примерно 7 кг. Секции радиаторов из чугуна, которые производят сегодня, — немного легче. Они весят около 6 кг. Прибавьте к этому весу по 1,5 кг и у вас получится вес секции, наполненной водой. Теперь вам остается только перемножить эту величину на число секций в вашем радиаторе, и вы получите его общую массу.
Масса всей батареи, наполненной водой, не должна быть выше максимальной нагрузки, которую способна выдержать стена в вашем доме. Максимально допустимую нагрузку на стены определяет материал, из которого они сделаны. Величину этого показателя вы можете узнать, обратившись в ЖЭУ.
Чтобы избежать появления на стенах трещин, рекомендуем вам установить побольше креплений для радиатора, либо же, если он очень тяжелый, и вовсе установить его на пол.
Какое количество секций нужно для обогрева 1 м2?
Число секций чугунного радиатора напрямую связано с размерами помещения, в котором он будет установлен. Если это комната, потолки у которой высотой до 3 м, то вам следует произвести расчет ее площади, а затем умножить получившееся число на 100 ватт. Величина, которая у вас получится, будет показателем мощности радиатора, необходимой для обогрева комнаты. Делим его на 150 Вт – средняя величина мощности секции батареи из чугуна. Если у вас получилось не целое число, округляем его в большую сторону.
Для более точного определения того, сколько квадратов способна обогреть секция батареи, при расчетах следует учесть тепловой поток помещения:
- В доме, возведенном из панелей, он равен 40 Вт на м3;
- В доме из кирпича – 34 Вт на м3;
- В помещениях имеющих, качественную теплоизоляцию – около 2 Вт на м3.
Как произвести расчет объема комнаты?
Если при расчете вы учитываете тепловой поток комнаты, то вам требуется вычислить не ее площадь, а ее объем. Этот объем вам необходимо будет умножить на показатель теплового потока, после чего полученное число разделить на мощность секции, равную 160 Вт.
В случае, если высота потолков в помещении составляет более 3 м, вам также потребуется рассчитать его объем, но в этом случае все расчеты делаются с учетом того, что на обогрев 1 м3 воздуха необходимо 40 Вт мощности радиатора.
Если комната угловая, расположена на первом или последнем этажах панельного здания, а также имеет более одного окна, то величину мощности, которая требуется для ее обогрева, нужно умножить на 1,2.
Совсем не обязательно чтобы все секции, которые требуются для обогрева комнаты, были объединены в один радиатор, можно разбить их количество на несколько небольших батарей и установить их в разных частях комнаты. Таким образом, вы уменьшите нагрузку на стены и снизите теплопотерю во время распределения тепла по комнате.
Перед приобретением радиатора для обогрева своего жилья обязательно рассчитайте, сколько в нем должно быть секций, потому как лучше лишний раз перестраховаться, чем приобрести батарею с недостаточной мощностью.
Расчет радиаторов отопления по объему помещения. Расчеты в зависимости от объема помещения
Более точные данные можно получить, если сделать расчет секций радиаторов отопления с учетом высоты потолка, т. е. по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.
Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%
Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.
Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв.м. с потолком высотой 3 метра. Объем помещения составит 60 куб.м (20 кв.м. Х 3 м.). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 куб.м. Х 41 Вт).
А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.
Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.

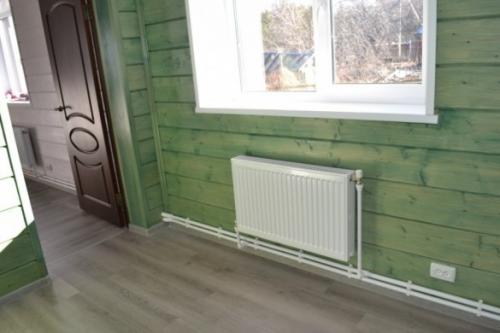

Радиаторы отопления. Отличие автономной системы отопления от центральной
В 2018 году к исполнению был принят ГОСТ 31311-2005 Приборы отопительные. Из этого документа следует, что радиаторы нельзя продавать без их лабораторно подтвержденного соответствия заявленным характеристикам. Поэтому первое, что нужно сделать при выборе устройства – выяснить наличие обязательной сертификации.
Документ определяет радиатор как отопительный прибор, отдающий теплоту путем конвекции и радиации. Это определение подходит для устройств и в городских квартирах, и в частных домах: они выполняют один и те же функции. Но требования к ним предъявляются разные, потом что в индивидуальных домах радиаторы – часть автономной системы отопления, а она отличается от центрального отопления почти всем.
По сравнению с системой центрального отопления у автономного:
- Рабочее давление на всю систему значительно ниже, нагрузки на радиаторы будут щадящими, их очень толстые стенки здесь не будут большим преимуществом;
- В автономной системе отопления не может быть гидроударов;
- В автономной системе отопления теплопотери гораздо ниже, чем в центральной, они где-то около нуля, поэтому теплоноситель всегда нагревается гораздо сильнее;
- Но владелец дома может сам устанавливать температуру теплоносителя, и не превышать тот необходимый максимум, который установлен для данного вида обогревателя;
- Теплоносителем в автономной системе отопления могут быть антифризы – незамерзающие жидкости. Особенно часто их применяют в тех домах, которые могут подолгу не отапливаться зимой. Замерзая, антифризы, в отличие от воды, не разорвут радиаторы.
- Автономная система отопления рассчитывается с учетом площади дома. Небольшое здание это одно дело, а огромный коттедж – совсем другое.
Сколько секций радиатора нужно на 20 квадратов. Влияние на результат материала изготовления радиатора
В настоящее время наибольшей популярностью пользуются следующие разновидности радиаторов:
- Чугунные . Чаще всего используется чугунная батарея марки МС-140 с уровнем теплоотдачи 180 Вт. Этот показатель справедлив лишь при использовании теплоносителя с максимальной температурой. На практике такое бывает редко, поэтому фактическая мощность прибора – 60-120 Вт. Именно эти цифры рекомендуется использовать при проведении расчете ватт на квадратный метр отопления.
- Стальные . Имеют почти такую же площадь, что и чугунные. Это же касается и параметров, точные значение которых указываются в сопроводительной документации. При этом масса стальных изделий меньше, что делает их транспортировку и монтаж более простым.
- Алюминиевые . Дать общий ответ, сколько отапливает одна секция алюминиевого радиатора проблематично, так как подобные изделия представлены в продаже в большом количестве модификаций. Поэтому в каждом конкретном случае расчета количества секций алюминиевых радиаторов необходимо руководствоваться паспортными данными модели. В общем считается, что средним показателем, сколько обогревает одна секция алюминиевого радиатора, является 100 Вт/м2. Если заявленная мощность прибора меньше, то, скорее всего, речь идет о подделке. Также следует сказать, что уровень теплоотдачи алюминия более высокий, чем у чугуна и стали. Это также следует взять во внимание перед тем, как рассчитать количество секций алюминиевых радиаторов отопления.
- Биметаллические . Эти изделия, совмещающие в себе высокую теплоотдачу алюминия и прочностные качества стали, в настоящее время пользуются наибольшей популярностью у покупателей (уровень мощности одной секции биметаллического радиатора идентичен тому, на сколько квадратов одна секция алюминиевой батареи). Благодаря хорошей теплоотдаче, разрешается несколько сокращать количество секций при установке. Правильный расчет биметаллических радиаторов позволяет сэкономить финансы даже несмотря на то, что биметаллические радиаторы считаются наиболее дорогими.
