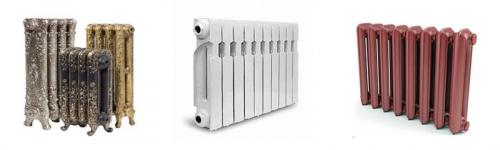

Радиаторы имеют разные характеристики из-за особенностей металла, из которого они изготовлены. Материалы различны по степени теплопроводности, теплоотдачи и другим показателям. Поэтому при выборе стоит их изучить, чтобы выбрать вариант, наиболее оптимальныq для конкретных условий. Теплоотдача радиаторов отопления, таблица по основным показателям которых представлена ниже, выражается в калориях в час или Ваттах и иначе называется мощностью. Важность ее заключается также в том, что при невысокой температуре теплоносителя радиатор способен прогреваться и передавать тепло в помещение. Это способствует работе котла с меньшей нагрузкой, что продлевает срок его службы.

Кроме теплоотдачи стоит обращать внимание на параметр теплового излучения и для какого давления рассчитан радиатор

Алюминиевые радиаторы — наиболее экономичный и эффективный вариант. Для квартиры оптимальным по характеристикам будет биметалл, который стоит немногим дороже

Из таблицы становится ясно, что алюминиевые радиаторы обладают значительно большей теплоотдачей, так как сам материал имеет высокий показатель теплопередачи. Стальные и биметаллические (которые выполнены из стали и алюминия, поэтому имеют характеристики обоих материалов) отличаются невысокой мощностью, а наименьшим показателем обладает чугун. Казалось бы, исходя из этого стоит выбрать алюминиевый радиатор. Но не все так просто. Батареи из алюминия очень требовательны к качеству воды (теплоносителя), поэтому их рекомендуют использовать только для автономной системы частного дома. Также они больше других видов подвержены коррозии. А для квартиры лучше подойдут биметаллические или стальные или вообще традиционные чугунные. В многоквартирных домах производится систематический слив воды из трубопровода в неотапливаемый период, что создает благоприятную среду для возникновения коррозии, кроме того вода в централизованной системе отопления обычно нещадно «сдабривается» разного рода модифицирующими присадками.

Теплоотдача алюминиевых и биметаллических радиаторов. Сравнительные выводы

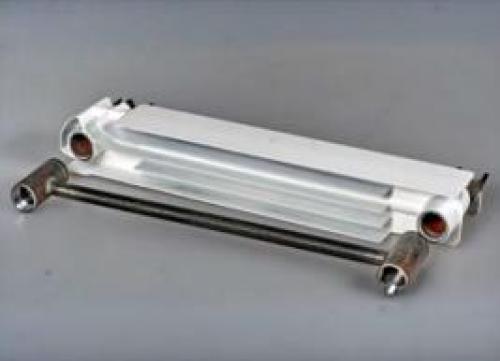

Как показывает приведенная таблица сравнения теплоотдачи радиаторов отопления, самыми эффективными в плане мощности являются биметаллические нагреватели. Напомним, что они представляют собой алюминиевый оребренный корпус с находящимся внутри прочным сварным каркасом из металлических трубок для протока теплоносителя. По всем параметрам этот вид нагревателей пригоден для установки как в теплосетях высотных домов, так и в частных коттеджах. Единственный их недостаток – высокая стоимость.

Немного ниже теплоотдача алюминиевых радиаторов, хотя они легче и дешевле биметаллических. По испытательному и рабочему давлению приборы из алюминия также можно ставить в зданиях любой этажности, но при условии: наличии индивидуальной котельной с узлом водоподготовки. Дело в том, что алюминиевый сплав подвержен воздействию электрохимической коррозии от некачественного теплоносителя, свойственного центральным сетям. Радиаторы из алюминия лучше устанавливать в отдельных системах.

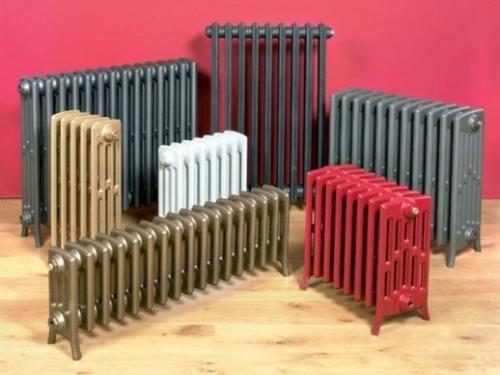

Резко отличаются от других чугунные радиаторы. теплоотдача которых значительно ниже при большой массе и емкости секций. Казалось бы, при таком сравнении им не найдется применения в современных системах обогрева. Тем не менее традиционные «гармошки» МС-140 продолжают пользоваться спросом, их главный козырь – долговечность и стойкость к коррозии. И действительно, серый чугун, из которого методом литья изготавливаются МС-140, спокойно служит до 50 лет и более, при этом теплоноситель может быть каким угодно.

Кроме того, обычная чугунная батарея обладает большой тепловой инерцией в силу своей массивности и вместительности. Это значит, что при отключении котла радиатор остается теплым еще долгое время. Что же касается рабочего давления, то нагреватели из чугуна не могут похвастать высокой прочностью. Приобретать их для сетей с высоким давлением воды рискованно.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kakaya-teplootdacha-u-alyuminievyh-radiatorov-otopleniya-obzor-modeley-i-proizvoditeley

Теплопроводность биметаллических радиаторов. Стандартное значение мощности для секций с межосевым расстоянием 500 и 350 мм

Значение теплоотдачи биметаллических радиаторов указывается в техническом паспорте на изделие. Перед покупкой целесообразно ознакомиться с документацией на устройство, так как для каждой модели этот параметр индивидуален. Если в техпаспорте данные отсутствуют, можно воспользоваться усредненным значением мощности 1 секции биметаллического радиатора:

• Устройства с межосевым расстоянием 500 мм являются стандартными , наиболее популярны. Традиционно устанавливаются в квартирах. Среднее значение теплоотдачи одной секции биметаллического радиатора составляет от 170 до 210 Вт. Важно учитывать, что заявленные показатели обычно оказываются чуть выше реальных, так как замеры осуществляются в идеальных условиях. Поэтому правильнее ориентироваться на минимальный показатель мощности одной секции биметаллического радиатора в 150 Вт. Рабочее давление одной секции — 20 бар, давление опрессовки — 30 бар, средняя масса — около 1,92 кг.
• Приборы с межосевым расстоянием 350 мм обычно монтируются рядом с большими окнами или в труднодоступных местах . По техническому паспорту стандартное значение мощности 1 секции биметаллического радиатора составляет от 120 до 150 Вт. Реальное значение несколько ниже — 100-120 Вт. Рабочее давление каждой секции составляет 20 бар, давление опрессовки — 30 бар, средняя масса — около 1,36 кг.

Совет экспертов: при определении оптимальной мощности биметаллического радиатора, целесообразно оставлять небольшой «запас», в противном случае может возникнуть необходимость наращивать устройство — устанавливать дополнительные секции.

Теплоотдача алюминиевого радиатора. Теплоотдача алюминиевых радиаторов: заявленная и реальная

Многолетний опыт использования батарей из алюминия показал, что заявленные в техпаспортах изделий параметры недотягивают до реальных цифр. Это не означает, что производители врут, просто они не упоминают, что данные показатели действительны в идеальных условиях эксплуатации, чего в жизни, как правило, не бывает.

Например, теплоотдача алюминиевых радиаторов, которая указывается в документах, может соответствовать истине, если между температурой воздуха и теплоносителя существует разница в 70 градусов. То есть, формула, по которой эти параметры вычисляются, выглядит следующим образом:

(tобратки+ tподачи): 2 – tвоздуха = 70 градусов

Если в техпаспорте указана мощность алюминиевого радиатора 200 Вт при разнице температур 70 °С, то при комнатной температуре +22 °С расчеты получатся следующие:

(tобратки +tподачи) = (22 + 70)х2 = +184 градуса.

Так как по гостам разница температуры в подаче и обратке не должна превышать 20 градусов, то их значение можно высчитать так:

Температура теплоносителя в подающей трубе равна 184:2 +10 = 102 градуса.

В обратной трубе она будет соответствовать 184:2 – 10 = 82 °С.

Исходя из этих вычислений, секция алюминиевого радиатора будет отдавать тепла на 200 Вт, а воздух в помещении прогреется до +22 только в случае, если температура теплоносителя равна 102 градусам. Это нереально, так как максимальный нагрев, который обеспечивают современные котлы – 80-90 градусов, а значит, указанная в техпаспорте мощность 200 Вт не соответствует истине.

Чтобы разобраться, какова реальная тепловая мощность алюминиевых радиаторов отопления, существует таблица с понижающими коэффициентами. Достаточно умножить параметры, указанные в документах, на соответствующие им коэффициенты, и будет получена реальная мощность обогревателя.

Таблица радиаторов отопления. Сравнение по тепловой мощности

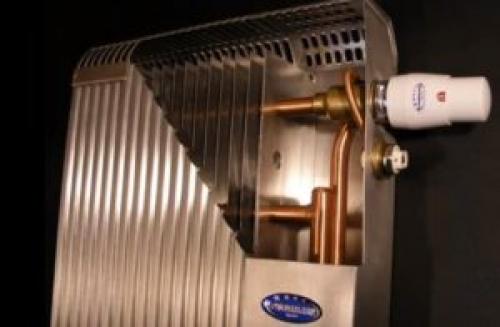

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти параметры мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, здесь конструкция и форма изделия играет большую роль. Четко сравнить стальной панельный обогреватель с чугунной батареей не выйдет, их поверхности слишком разные.

Трудновато сравнивать отдачу теплоты плоскими панелями и ребристыми поверхностями сложной конфигурации

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдадут 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) на 5 секций такой же высоты передаст в комнату только 530 Вт при аналогичных условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Примечание. Мощностные характеристики алюминиевых и биметаллических обогревателей мало отличаются, сравнивать их нет смысла.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Длина батареи из 5 алюминиевых секций GLOBAL высотой 600 мм составит примерно 400 мм, что соответствует стальной панели KERMI 600 х 400.

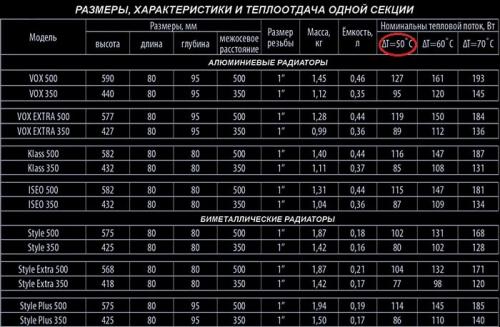

В таблице указана тепловая производительность 1 секции из алюминия и биметалла в зависимости от размеров и разницы температур Δt

Если даже взять трехрядную стальную панель (тип 30), получим 572 Вт при Δt = 50 °С против 635 Вт у 5-секционного алюминия. Еще учтите, что радиатор GLOBAL VOX гораздо тоньше, глубина прибора составляет 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминиевых секций позволяет уменьшить габариты обогревателя.

В индивидуальной системе отопления частного дома батареи одинаковой мощности, сделанные из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

1. Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они сильнее охлаждают воду, возвращаемую в систему.
2. Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
3. Самые инертные и дорогие – это обогреватели из чугуна , им присущ долгий разогрев и остывание, из-за чего возникает небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Вывод простой: неважно, из какого материала изготовлен радиатор. Главное, правильно подобрать батарею по мощности и дизайну, который устроит пользователя. А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой лучше устанавливать.
