Размер секции биметаллического радиатора.

21.11.2022 в 02:48
Содержание
  1. Размер секции биметаллического радиатора.
  2. Размеры радиаторов отопления
  3. Ширина секции чугунного радиатора. Размеры чугунных радиаторов в зависимости от их типа
  4. Размер батареи 10 секций. Как определиться с размером радиатора отопления?
  5. Размер секции радиатора. Терминология
  6. Биметаллические батареи размер. Как правильно сравнить биметаллические радиаторы между собой?
  7. Вес биметаллического радиатора. Технико-эксплуатационные характеристики
  8. Межосевое расстояние радиатора. Межосевое расстояние и высота биметаллического радиатора: советы специалистов

Размер секции биметаллического радиатора.

Чугунные радиаторы . Типичный представитель этих приборов – модель МС-140-500-0,9. В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:
  • длина одной секции - 93 миллиметра;
  • глубина - 140 миллиметров;
  • высота – 588 миллиметров.
Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам. Алюминиевые радиаторы . У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: ""). Типичными являются такие размеры радиаторов отопления алюминиевых:
  • длина одной секции - 80 миллиметров;
  • глубина 80-100 миллиметров;
  • высота - 575-585 миллиметров.
Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².
Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.
Биметаллические радиаторы . Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, увеличение прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Размер секции биметаллического радиатора.

Биметаллические радиаторы отопления размеры секции имеют следующие:
  • длина 80-82 миллиметра;
  • глубина – от 75 до 100 миллиметров;
  • высота – минимум 550 и максимум 580 миллиметров.
По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний - 30-50 атмосфер.
При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы . Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

  • длина одной секции — 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы . У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).

Типичными являются такие размеры радиаторов отопления алюминиевых:

  • длина одной секции — 80 миллиметров;
  • глубина 80-100 миллиметров;
  • высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.
Биметаллические радиаторы . Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

  • длина 80-82 миллиметра;
  • глубина – от 75 до 100 миллиметров;
  • высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Ширина секции чугунного радиатора. Размеры чугунных радиаторов в зависимости от их типа

Во время выбора чугунных батарей особое внимание нужно обращать на размер, чтобы обеспечить максимальную эффективность работы отопительного устройства с минимальными потерями тепла.

Какими бывают размеры чугунных батарей

Размеры таких радиаторов очень  разнообразны . Даже одинаковые по этому параметру чугунные изделия имеют разные высоту, глубину и ширину секции .

Размеры являются такими:

  1. Межосевое расстояние равняется 220-900 мм.
  2. Высота колеблется в пределах 330-954 мм.
  3. Глубина – 85-200 мм.
  4. Ширина – 45-108 мм.

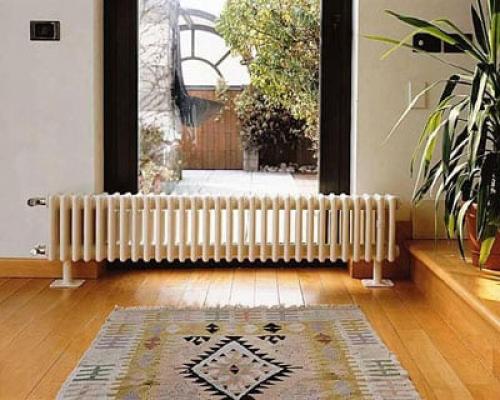

Ширина секции чугунного радиатора. Размеры чугунных радиаторов в зависимости от их типа

Радиаторы делят на:

  1. Низкие.
  2. Стандартные.
  3. Высокие.

В каждую из этих групп входят разные по способу оформления батареи. Привычную всем «гармошку»можно увидеть в стиле модерн, дворцовом, современном и. Каждый из них отличается формой секции, ее шириной и глубиной. Общие для всех стилей — это величина межосевого расстояния .

Низкие чугунные отопительные устройства

Наиболее известный низкий радиатор-гармошка — это МС-140М-300-0.9 (изготавливают белорусы). Ее размеры:

  1. Межосевое расстояние – 0,3 м.
  2. Высота – 0,388 м.
  3. Глубина – 0,14 см.
  4. Ширина — 0,93 см.

Ширина секции чугунного радиатора. Размеры чугунных радиаторов в зависимости от их типа

Еще двумя популярными моделями устройств типа «гармошка» можно назвать МС-110 и МС-90 . У них величина межниппельного расстояния составляет 0,3 м, высота колеблется от 0,382 до 0,388 м . Также распространены изделия с расстоянием между осями 0,35 м.

Самые низкие чугунные батареи достигают 0,4 м.

Дизайн-радиаторы — самые низкие. BOLTON 220 достигает 33 см, а изделия Hellas 270 от Viadrus –  34 см. Большинство представителей дизайнерских отопительных приборов доходят до 40 см.

Стандартные отопительные устройства

Ширина секции чугунного радиатора. Размеры чугунных радиаторов в зависимости от их типа Они представлены многими группами. У всех одинаковое межцентровое расстояние 0,5 м. Моделями с формой «гармошка» являются МС-85, МС-90, МС-110 и МС-140 . Цифры в названии свидетельствуют, насколько глубокие секции.

Что касается батарей отопления, сделанных в стиле ретро, то даже одна модель одного производителя может иметь различную высоту. Причина заключается  в наличии или отсутствии ножек . Представителями этой группы являются модели Modern 500 и DERBY M 500.

Размеры первой:

  1. Высота равняется 64,5 см.
  2. Глубина составляет 10 см.
  3. Ширина секции равна 4,5 см.

Если ножек нет, то она достигает 57,2 см.

  1. 66 см.
  2. 17,4 см.
  3. 6,3 см.

Особенность некоторых моделей заключается в том, что они имеют нелинейную форму. Поэтому производители не указывают глубину.

Высокие радиаторы

Они никогда не бывают выше 1 м . Эта величина составляет 0,96-0,98 м и включает величину ножек.

Ширина секции чугунного радиатора. Размеры чугунных радиаторов в зависимости от их типа  «Гармошка» никогда не бывает выше 0,585 м. Спектр высоких чугунных отопителей очень узок. Это обусловлено особенностями чугуна., а также он хрупкий. Теплоемкость высокой секции становится большой.

Известными высокими чугунными радиаторами являются Demrad Ridem и Demrad Retro. Максимальная высота некоторых моделей из этих двух линеек составляет 0,954 м, а минимальная 0,661 м. Ширина и глубина ретро- изделий равна 76 и 203 мм. Высокие представители линейки Demrad Ridem (выполнены в современном стиле) имеют глубину и ширину 98,2 и 60 мм.

Размер батареи 10 секций. Как определиться с размером радиатора отопления?

Если вам предстоит строительство дома или капитальный ремонт, предполагающий переделку системы отопления, возможно, выбор радиаторов – один из самых сложных моментов.

Важно правильно выбрать батареи отопления, а для этого требуется знать, чем они отличаются друг от друга, исходя из размера, и как от этого зависит их месторасположение.

На что влияет размер радиатора отопления?

От размеров зависит мощность каждой батареи и будущий расчёт числа секций. Трудно понять, какова будет ширина радиатора отопления 10 секций, если не знать другие его параметры, например, межосевое расстояние.

Так как основная задача радиатора – эффективно обогревать помещение, подбор батарей должен происходить по чётким правилам и с соблюдением всех рекомендаций.

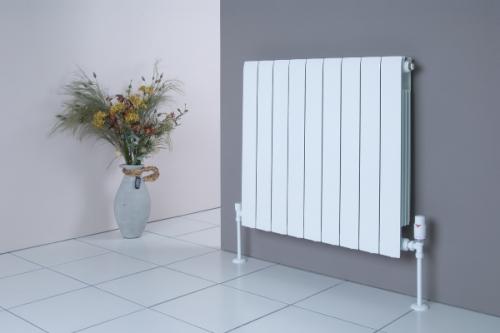

Размер батареи 10 секций. Как определиться с размером радиатора отопления?

Стандартные габариты батарей отопления

Межосевое расстояние у большинства радиаторов составляет 500 мм. Точно также же габариты имела (и имеет) легендарная «гармошка» из чугуна советского наследия.

При замене старых чугунных радиаторов, которые уже отслужили много десятков лет, можно найти на замену другие батареи такого же размера.

Справочные данные по одной секции такого стандартного радиатора следующие (на примере классики – модели МС140):

  • по центрам подводки расстояние составляет 500 мм;
  • высота монтажа – 588 мм;
  • длина – 93 мм;
  • глубина каждой секции – 140 мм.

Ширина: тонкие или толстые

Речь идёт о расстоянии между внешними стенками прибора. Показатель отличается вариативностью и может составлять от 75 до 140 мм – всё зависит от изготовителя и материала.

В исключительных случаях можно найти более широкие изделия, а вот слишком тонкие радиаторы бывают только электрические (конвекторы) , но к нашему материалу это не относится.

Длина

Длиной считается промежуток между левой и правой боковой стенкой. Более 90% изделий на рынке имеют параметр в 80 мм. Иногда он чуть больше, а иногда на пару сантиметров меньше. Любые другие виды длины сложно найти в открытой продаже, такие радиаторы изготавливаются по индивидуальному заказу.

Чугунных батарей это не касается. Они, как мы уже отметили выше, несколько длиннее (шире).

Минимальная высота

Сегодня в магазинах отопительных приборов можно найти батареи с самой различной высотой, но в ассортименте преобладают три основных типоразмера, которые отличаются также и по расстоянию между подводками труб к радиатору.

Приборами стандартной высоты считаются батареи в 500 мм. Уменьшенная высота составляет 380 мм – такую батарею можно установить под невысокий подоконник, у двери в прихожей или в другом месте, где нужно максимально скрыть отопительные элементы. К низким изделиям относят батареи высотой в 200 мм.

Чем меньше высота изделия, тем ниже мощность секции, поэтому для компенсации теплоотдачи низкие батареи обычно длиннее стандартных – то есть вмещают большее число секций.

Виды и особенности размеров радиаторов

Рассмотрим подробнее возможные габариты радиаторов, исходя из их видов.

Размер батареи 10 секций. Как определиться с размером радиатора отопления?

Стандартные радиаторы

Стандартные параметры батареи зависят от материала, из которого она изготовлена. Есть такие варианты:

  • Алюминиевые – при глубине в 80-100 мм их высота составляет 575-585 мм.
  • Биметаллические батареи могут иметь высоту в 600 мм, а длину от 400 до 3000 мм.
  • Обычные стальные радиаторы в высоту обычно 600 мм и длиной (шириной) в 400-3000 мм.
  • Стандарт чугунной батареи (современной) сегодня составляет 588 мм.

Низкие радиаторы

Все отопительные приборы, у которых межосевое расстояние не превышает 400 мм, считают низкими. Моделей в этой линейке может быть очень много. Здесь также многое зависит от материала:

  • Сталь. В этой группе обычно самые низкие батареи. Наиболее маленькие модели выпускаются с межосевым расстоянием всего в 150 мм при общей высоте в 200 мм.
  • Чугун. Низкой чугунной батареей может быть, к примеру, модель с межосевым расстоянием в 200 мм, при этом монтажная высота составляет 330-340 мм.
  • Алюминий. Есть модели с монтажной высотой всего 245 мм, но бывают и более высокие.
  • Низкие биметаллические батареи. Могут иметь высоту в 245-264 мм, но чаще всего встречаются варианты высотой 350 мм – такие модели предлагает практически каждая фирма-изготовитель.

Самые низкие радиаторы предусмотрены для нестандартной установки: крепятся не к стене, а к полу. Вернее, они встраиваются в пол (и считаются конвекторами) – отличаются тем, что устанавливаются вровень с полом и не выступают по высоте за его пределы. Также их иногда устанавливают в подоконники.

Ещё низкие радиаторы бывают медные и медно-алюминиевые, а также трубчатые. Их высота не превышает и 215 мм.

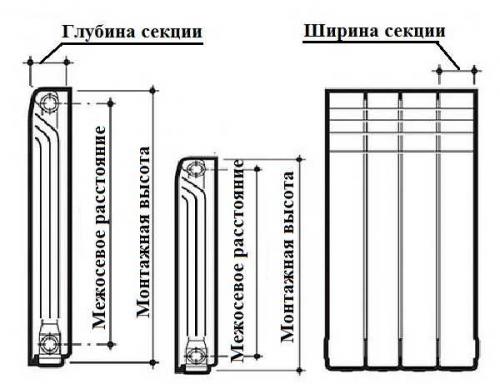

Размер секции радиатора. Терминология

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.

Размер секции радиатора. Терминология

В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние

Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

  • монтажная высота;
  • глубина;
  • ширина.

Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).

В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

Размер секции радиатора. Терминология

Пример технических характеристик. Это модель Revolution Bimetall

К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению,  эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).

И самый важный, пожалуй, параметр — тепловая мощность. Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной.

При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.

Размер секции радиатора. Терминология

Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны

Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.

Биметаллические батареи размер. Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Размер секции биметаллического радиатора. 10

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

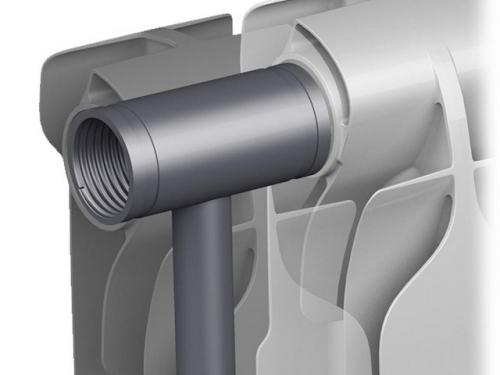

Размер секции биметаллического радиатора. 11

Устройство биметаллического радиатора.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

Размер секции биметаллического радиатора. 12

Монтаж радиатора отопления на деревянную стену.

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

  • 500 мм – от 170 до 200 Вт;
  • 350 мм – от 120 до 140 Вт;
  • 300 мм – от 100 до 145 Вт;
  • 200 мм – около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Размер секции биметаллического радиатора. 13

Стальной сердечник - основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

Размер секции биметаллического радиатора. 14

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Размер секции биметаллического радиатора. 15

Соединение секций.

Вес биметаллического радиатора. Технико-эксплуатационные характеристики

Все базовые параметры радиатора указаны в паспорте отопительного прибора.

Чтобы не ошибиться с выбором, необходимо понимать значение следующих характеристик:

  • теплоотдача;
  • рабочее давление и температура;
  • межосевое расстояние;
  • габариты;
  • емкость, вес секции.

Тепловая мощность. Параметр указывает на количество тепла, переданного от батареи в атмосферу помещения при заданной температуре теплоносителя (+70°С). Показатель измеряется в Вт.

Среднее значение теплоотдачи композитного радиатора 140-190 Вт. Разбег значений объясняется габаритами секции и особенностями исполнения приборов разных производителей

Исходя из тепловой мощности одной секции, производится расчет требуемой производительности батареи для всей комнаты.

Показатели рабочей среды. Максимальное давление теплоносителя зависит от толщины стального сердечника. Выбор прочности – на усмотрение производителя. Значение параметра колеблется от 15 до 35 бар и определяется исходя из условий эксплуатации батареи.

Немаловажная характеристика – граничная температура теплоносителя. Все полноценные биметаллы способны выдерживать +90°С. Некоторые производители заявляют о более высокой термической стойкости.

Максимальная температура, заявленная в паспорте оборудования разных торговых позиций: Global Style – 110°С, Tenrad – 120°С, Альтермо – 130°С, Grandini – 120°C

Габариты радиатора. Размерные характеристики включают следующие параметры:

  1. Межосевое расстояние – «пробег» между осями горизонтальных коллекторов. Стандартная величина – 20-80 см. Вертикально ориентированные модели с увеличенным межосевым расстоянием используют, если планировка комнаты не подходит для установки горизонтальных радиаторов.
  2. Геометрические параметры определяют высоту, ширину, глубину секции. Общая высота радиатора зачастую превосходит межосевой диапазон на 6-8 см. Традиционная ширина ребер биметаллических моделей – 80 мм.

Глубина секции составляет 75-100 мм. Некоторые производители кроме внешних панелей добавляют в конструкцию параллельные ребра для повышения эффективности обогрева за счет конвекционных потоков.

Габаритные размеры: a – высота секции, b –расстояние между горизонтальными осями, с – глубина батареи, d – ширина одной секции. Самые ходовые изделия с высотой сердечника в 35 см, 50 см

Объем и масса. В биметаллических модификациях теплоноситель циркулирует по сердечнику круглого сечения в отличие от алюминиевых собратьев с теплопроводом овального сечения. Емкость одной секции биметалла меньше объема алюминиевой секции при одинаковых типоразмерах.

Например, в конвекторах с межосевым диапазоном в 500 мм наполненность теплоносителем составляет порядка 0,2-0,38 л, при высоте сердечника в 350 мм – 0,15-0,25 л.

Вес стандартной биметаллической батареи габаритами 580/80/80 мм (высота/ширина/глубина соответственно) и межосевым расстоянием 50 см составляет 1,8-2 кг. Меньшая масса – один из признаков полубиметалла.

Межосевое расстояние радиатора. Межосевое расстояние и высота биметаллического радиатора: советы специалистов

Рекомендации экспертов:

  • Высота биметаллического радиатора отопления может быть рассчитана по следующей схеме: к межосевому расстоянию необходимо добавить 80 мм . Например, если расстояние между центрами входного и выходного коллекторов составляет 350 мм, то итоговая (монтажная) высота равна примерно 430 мм.
  • Если межосевое расстояние биметаллического радиатора не соответствует высоте труб, достаточно свести или развести их . Но необходимо соблюдать условие: переход должен быть плавным , а не под прямым углом.
  • Оптимальная высота биметаллического радиатора отопления определяется таким образом, чтобы после установки в нишу или область под окном расстояние от стенки до прибора составляло от 3 до 5 сантиметров . Если прибор будет находиться ближе, тепловая энергия распределяется нерационально. Также верхняя часть устройства должна находиться на удалении 8-12 сантиметров от подоконника. Маленький зазор снизит тепловой поток от радиатора. Идеальное расстояние от пола до отопительного устройства — 10 сантиметров. Если он установлен ниже, то ощутимо уменьшится эффективность теплообмена. Возникнет и другая проблема — сложность удаления загрязнений с пола в области под батареей. Обратный вариант — слишком высокое расположение радиатора по отношению к полу — приведет к неравномерности температурных показателей в помещении.
  • Наиболее востребованы биметаллические радиаторы с межосевым расстоянием 500 мм , такой размер «стандартен» для большинства новостроек. Для маленьких кухонь и санузлов идеально подходят модели с межниппельным расстоянием 200. 800-миллиметровые устройства, как правило, используются для установки в объектах коммерческого назначения, в офисах, а также частных жилых домах.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/radiatory-otopleniya-razmery-mezhdu-trubami-terminy-ispolzuemye-pri-vybore-radiatora
