Как заменить прокладку в алюминиевом радиаторе отопления. Проверка боковых стенок секций алюминиевого радиатора

Как заменить прокладку в алюминиевом радиаторе отопления. Проверка боковых стенок секций алюминиевого радиатора

Вот теперь начинается самое сложное…

Проблема в том, что 95% протечек возникают только тогда, когда вода или теплоноситель находятся в радиаторе под давлением. Снять секцию, набрать в нее воды и посмотреть откуда она выходит – не получится.

К сожалению, на этом этапе вам придется попотеть. Чтобы точно узнать место, где течет алюминиевый радиатор отопления, придется демонтировать секции.

Если ваш радиатор установлен и подключен правильно, то на нижней и верхней трубах есть краны, а между собой они соединены через байпас. Вам необходимо выполнить следующие действия:

1. Перекройте вентили на трубах подачи и обратки;
2. Откройте байпас;
3. Слейте воду из радиатора.

Чтобы слить воду из батареи сначала открутите верхнюю заглушку, после чего – нижнюю. Когда вода вытечет полностью, можно приступать к демонтажу секций.

Если байпаса или кранов нет, придется отключать всю систему отопления. В частном доме сделать это несложно. В многоквартирном здании для этого обратитесь к работникам ЖЭКа, ЖКХ или штатному сантехнику. В некоторых домах (особенно новых) можно перекрыть отопление только в своей квартире.

Варианты протечек и поиск повреждений секции

В данной ситуации возможны два варианта (см. рис).

Варианты протечек боковой стенки радиатора.

Если алюминиевый радиатор отопления потек с той стороны секции, которая находится дальше от трубы подачи, необходимо сделать следующее:

• С помощью ниппельного ключа открутите гайки, расположенные между протекающей секцией и целой, расположенной, дальше от трубы (см. рис) ;

Места откручивания ниппельных гаек секции, расположенных дальше от подачи воды.

Если протечка появилась со стороны секции, расположенной ближе к трубе подачи, надо поступить следующим образом:

• С помощью ниппельного ключа открутите ниппельные гайки, расположенные между протекающей секцией и целой, расположенной ближе к трубе (см. рис) ;
• Открутите поврежденную секцию;
• Поверните ее так, чтобы стенка, на которой есть протечка, была расположена дальше от трубы;

Места откручивания ниппельных гаек секции, расположенных ближе к подаче воды.

Как открутить заглушку на алюминиевом радиаторе. Пробка радиатора: видео-инструкция по монтажу своими руками, особенности проходных, принцип работы, чем закручивать, цена, фото

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с лопаткой правильных размеров на рабочем конце. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления.

• аккумулирует тепло;
• устойчив к плохому качеству теплоносителя;
• простоты в обслуживании;
• надёжны и имеют большой срок службы (от10 лет и выше)

В случае со старыми батареями могут возникнуть некоторые проблемы например, резьба в таких приборах может прикипеть, поэтому ее перед разборкой потребуется разогреть при помощи паяльной лампы или автогена. Резьба наживляется своими руками, без использования инструмента. Как Открутить Заглушку на Алюминиевой Батарее

Как открутить пробку на чугунной батарее отопления? Делаем сами Почти все модели старых чугунных радиаторов , устанавливавшихся еще в советское время, теоретически предусматривают возможность свободного съема или добавления отдельных модулей.Когда система сброшена, поплавок в поплавковой камере находится в нижней позиции и удерживает запорный клапан открытым. Для того чтобы их открутить, возьмите газовую горелку и начинайте прогревать одну из пробок равномерно со всех сторон.

Вес одной сборки из 8-10 секций может легко превысить сотню килограммов, поэтому батарею поднимают на торец и малыми шажками перекантовывают к месту, где планируется радиатор ремонтировать или просто разобрать.

Как открутить секцию батареи. Как разобрать алюминиевый радиатор отопления своими руками

Отключение подачи теплоносителя

Перейдем к практике.

Прежде, чем снимать радиатор, нужно отключить отопление и слить воду. Как это сделать?

Я разберу отключение отопления в квартире многоквартирного дома. Для автономных систем отопления трудно дать какие-то общие рекомендации из-за их индивидуальности.

Самый простой сценарий — отключение воды установленными на подводках вентилями, шаровыми кранами или дросселями. Достаточно перекрыть запорную арматуру на обеих подводках — и можно разбирать соединения на радиаторных пробках, предварительно подставив под них таз или другую емкость для слива воды.

Между подводками с отсекающими вентилями обязательно должна быть смонтирована перемычка. Без нее перекрытый дроссель или кран остановит циркуляцию во всем стояке. Очень скоро к вам придут соседи и станут вслух подвергать сомнению ваши высокие моральные качества.

Правильное подключение: отсекающие шаровые краны на подводках и перемычка между ними.

Если подводки лишены запорной арматуры, придется искать и сбрасывать стояк. Здесь стоит сделать небольшое лирическое отступление.

В многоквартирных домах со стоячной разводкой используются две схемы расположения розливов:

Верхний розлив подразумевает вынесенную на чердак подачу. Стояки соединяют ее с расположенным в подвале или подполе обратным розливом. Каждый стояк функционирует независимо от остальных и отключается в двух точках — внизу и вверху;

Пара схем отопления с верхним розливом.

В доме с нижним розливом разводка подачи и обратки выполнена в техническом подвале. Стояки попеременно подключаются к обоим розливам и попарно соединяются перемычками на верхнем этаже дома. Соответственно, отключать придется два стояка — подающий и обратный.

Чтобы определить тип разводки, загляните в подвал. Если по периметру дома проложены две горизонтальных трубы в теплоизоляции — у вас нижний розлив, одна — верхний.

Нижний розлив: по периметру дома проложены и обратка, и подача.

Для начала найдите свой стояк. В подвале легче всего ориентироваться по лестничным маршам между входом и площадкой первого этажа, на чердаке — по окнам квартир. Дальнейшие действия зависят от типа розлива.

Верхний розлив

В случае верхнего розлива порядок действий по отключению будет таким:

1. Перекройте вентиль на чердаке. Заглушку не выкручивайте;

Отвод стояка от розлива подачи на чердаке выглядит примерно так.

1. Перекройте вентиль в подвале;

Стояк и розлив обратки в подвале.

1. Выверните заглушку на один-два оборота и дождитесь падения напора струи воды, бьющей по резьбе. Так вы убедитесь с полной исправности запорной арматуры;
2. Выверните заглушку полностью. Зависшая в стояке вода выльется после того, как вы вскроете подводку к радиатору.

Нижний розлив

Вот инструкция по отключению своими руками стояка отопления в доме с нижним розливом:

1. Перекройте свой стояк и два соседних с ним;
2. Выверните заглушку на один-два оборота;

Если вместо заглушки на стояке стоит сбросник, задача сильно упростится.

1. Поочередно приоткройте вентиля на соседних стояках. Так вы выявите стояк, связанный с вашим;
2. Полностью откройте ненужный вам вентиль. Парный вашему стояк перекройте;
3. Выверните заглушки на своем и связанном с ним стояках.

А можно всех посмотреть

Почему мы говорим о разных способах демонтажа радиаторов?

Чем различаются способы их подключения?

1. Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;

На фото — подключение алюминиевого секционного радиатора американкой.

Подключение на сгонах.

Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним

Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу.

Особый случай

1. В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-dobavit-sekcii-na-alyuminievye-radiatory

Прокладки для алюминиевых радиаторов отопления. Что предлагают производители

На фото — изделие из силикона.

1. Прокладки из силикона могут выдержать высокий уровень температур теплоносителя. Они неплохо компенсируют тепловые расширения металла. Применяются обычно в автономных отопительных системах с небольшим рабочим давлением.
2. Паронитовые аналоги делают из спрессованной резины с добавками асбеста и особого порошка. Они выдерживают высокие температуры до 90-100 градусов, характерные для коммунальных систем отопления. Межсекционная прокладка для радиатора из паронита может уплотнять соединения чугунных, алюминиевых и биметаллических батарей отопительной системы .

Ниже представлена таблица размеров изделий, изготовленных по ГоСТу №481/80.

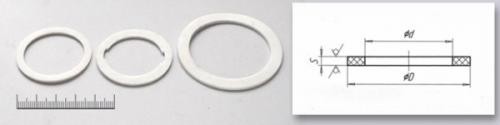

Фторопластовые уплотнители.

1. Фторопластовые прокладки для биметаллических радиаторов и алюминиевых аналогов делаются из термостойкого пластика. Ставятся они без дополнительного смазывания. Изделия имеют высокую термостойкость, выдерживают высокий уровень давления и устойчивы к агрессивным средам.

Таблица ниже представляет изделия, сделанные по ГоСТу №10007/80.

1. Изделия картонные производители изготавливают по ГоСТу №9347-74 и пропитывают масляной краской для увеличения срока службы. Применяются они в автономных обогревательных системах, имеющих биметаллические либо алюминиевые радиаторы отопления .

Замена секции алюминиевого радиатора. Как правильно разметить и установить кронштейны для нового радиатора отопления?

Несколько дней назад мне позвонил мой старый клиент, назовем его Андрей, которому я не так давно менял батареи, с необычным вопросом.

Суть вопроса была такова: он и его друг решили самостоятельно заменить старые батареи. Как, и что для этого нужно, они в двух словах знали, да и Андрей в целом наблюдал за моими действиями, когда я работал. Если было что-то непонятно он всегда спрашивал, да и я особо не скрывая, подробно рассказывал ему особенности работы. Но, вот как правильно сделать разметку и сделать так,чтобы центры осей радиатора и трубы совпадали — они не доглядели. Поэтому и обратились ко мне.

Честно сказать, такого я никак не ожидал. Не ожидал, что когда-нибудь, это кому-то потребуется и придется объяснять по телефону как сделать разметку. Я никогда не задумывался, что это так сложно. Конечно, для меня все выглядит просто: снял старую батарею, разметил, просверлил отверстия, вбил в них кронштейны и подвесил радиатор. Но все просто только для меня, человека, практически каждый день меняющего батареи, как, например, для каждого из нас по утрам умываться

Вечером Андрей прислал письмо с благодарностью и фотографиями проделанной работы. Получилось отлично, не хуже чем у меня.

Этот жизненный эпизод крепко засел в моей памяти. Наверное, Андрей не единственный человек который столкнулся с такой проблемой. Поэтому, я решил более подробно рассказать, как размечаю и устанавливаю кронштейны для алюминиевых или биметалических радиаторов.

Как подготовиться к замене радиатора, что нужно для замены и какой нужен инструмент я писал здесь. Повторяться не стану, а сразу перейду к делу. Демонтировав старую батарею, увидим такую картину :

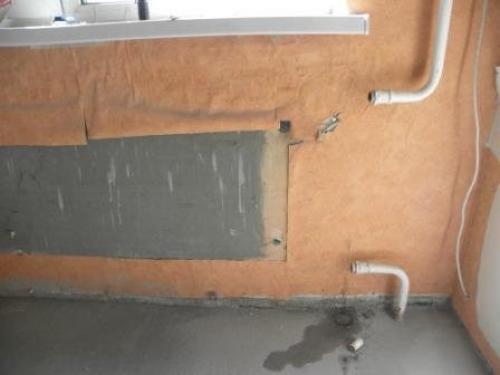

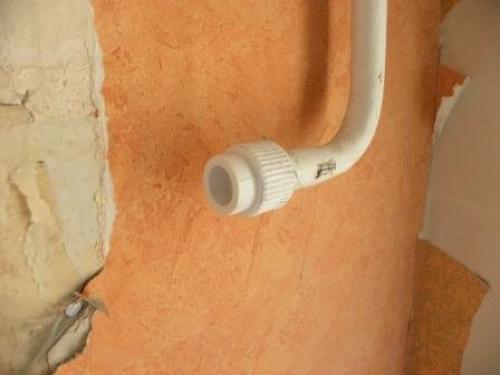

На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В данном случае замена производится на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».

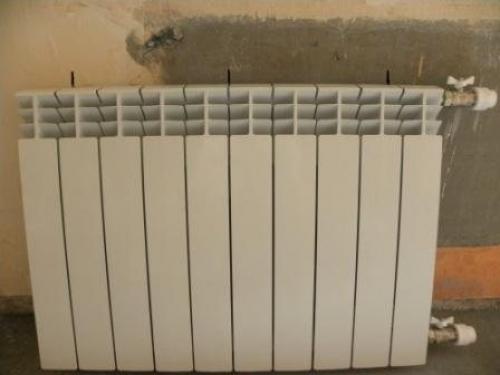

Теперь подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает ближе к краю. Как именно ставить — выбор за вами.

Лично мне нравится, когда радиатор висит по центру.

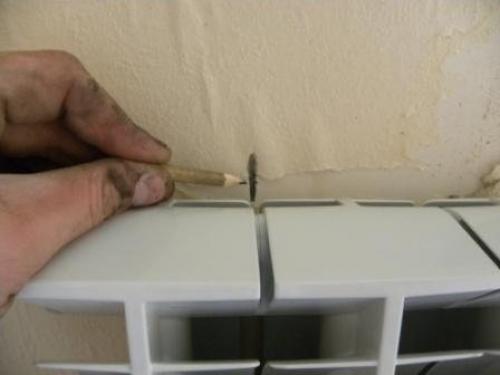

Далее, на стене между секциями делаем отметки для установки кронштейнов. Всего их три: центр и между двумя крайними секциями.

Кстати, часто задают вопрос: сколько кронштейнов необходимо для радиатора? Практика показала, что для алюминиевого радиатора до 12 секций- достаточно трех точек креплений: два сверху и один снизу. А если секций больше двенадцати, то точек креплений понадобится четыре. И еще, биметалические радиаторы тяжелее, поэтому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.

style=»display:inline-block;width:728px;height:90px» data-ad-client=»ca-pub-8393321104355539″ data-ad-slot=»7110775203″>

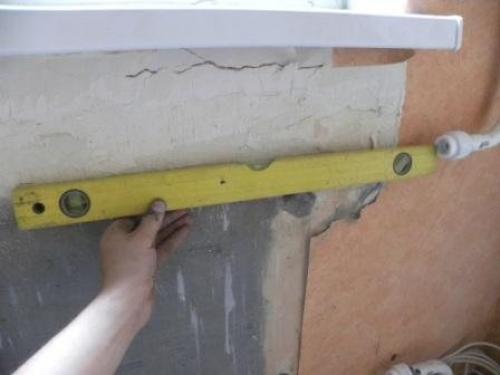

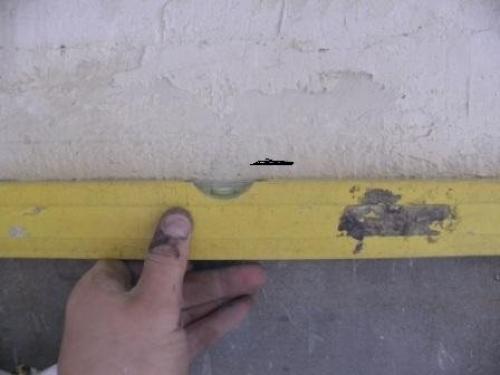

Убираем радиатор в сторону, он нам пока не понадобится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стене делаем отметку. Высчитывать центр с линейкой не нужно, достаточно определить на глаз.

Примерно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться кронштейны. Почему ниже? Для того, чтобы центры осей радиатора и трубы совпадали.

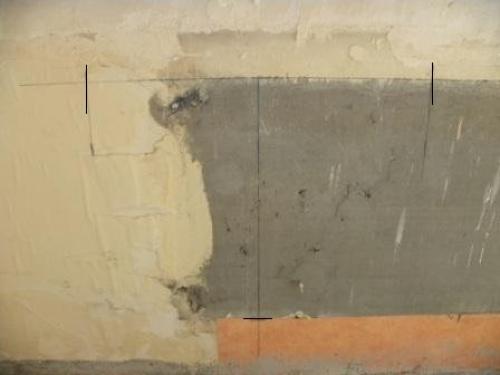

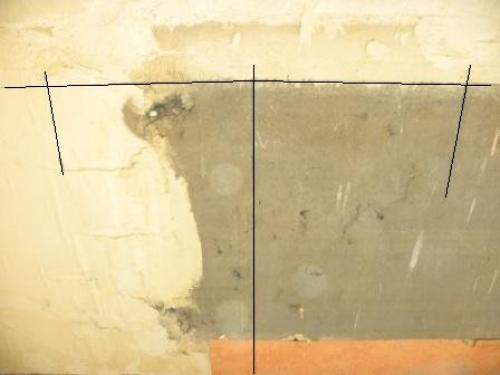

Теперь до этой черты проводим вертикальные линии. Получится так:

Остается отметить расположение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.

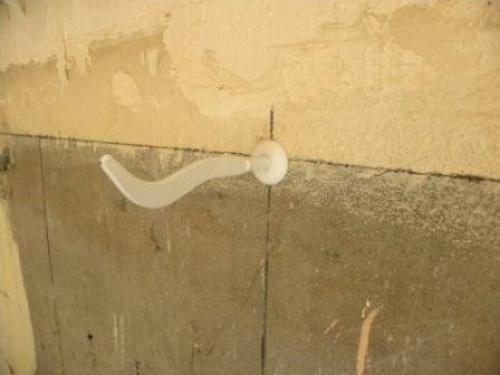

Сверлим отверстия, вставляем дюбеля и закручиваем в них кронштейны. Конечно, кронштейны можно и просто забить молотком, ведь как гласит народная мудрость: «Забитый саморез держит лучше, чем закрученный гвоздь»

Кронштейн для радиатора лучше всего выбирать плоский, с дюбелем. В отличии от других кронштейнов, эти- без проблем позволяют регулировать расстояние радиатора от стены и выравнивать его в плоскостях.

Прокладки для алюминиевых батарей. Вывод

Без качественных межсекционных уплотнителей невозможно эксплуатировать отопительные радиаторы. Они делятся на несколько разновидностей и это надо учесть при установке прокладок.

Для чего при монтаже отопительных приборов используются прокладки? Какие из прокладок, продающихся в магазинах сантехники, лучше? Можно ли изготовить их из подручных материалов самостоятельно? Наконец, как их правильно установить или заменить? Давайте разбираться.

Применение

Интересующие нас изделия используются двумя способами:

1. Межсекционная радиаторная прокладка
   обеспечивает герметичность соединения секций. Она стягивается ниппелем — короткой трубкой с противонаправленными резьбами — и зажимается между плоскостями срезов верхнего и нижнего коллекторов.
2. Кроме того, прокладки используются при установке радиаторных пробок на алюминиевые и биметаллические отопительные приборы .

Однако:

в последнем случае они могут быть заменены подмоткой. В ее качестве могут использоваться сантехнический лен с пропиткой силиконом или краской, лента ФУМ или полимерная нить-герметик.

Разновидности

Материал

Прокладки для чугунных радиаторов отопления производятся из паронита (термостойкой жесткой резины) в соответствии с требованиями ГОСТ 15180-86. Стандарт регламентирует основные размеры изделий (к слову, не только паронитовых) и их массу в партиях в 1000 единиц.

Прокладка из паронита для чугунных секций.

Прокладки для биметаллических радиаторов и алюминиевых батарей могут производиться как из паронита, так и из термостойкого силикона .

Какой из двух материалов более предпочтителен?

Однозначный ответ дать трудно.

• паронит
  благодаря жесткости более эффективно противостоит внутреннему давлению теплоносителя;
• силикон
  , с другой стороны, не утрачивает эластичность со временем и требует для надежной герметизации соединения меньшего усилия при стягивании.

На фото — силиконовое изделие.

Размеры и форма

Паронитовая прокладка для чугунного радиатора всегда имеет форму плоского кольца.

Изделия, предназначенные для алюминиевых и биметаллических батарей, могут иметь вид как плоского кольца, так и тороида (бублика).

Заметьте:

тороидные силиконовые прокладки используются для герметизации секций с кольцевой проточкой. При попытке зажать их между секций или между пробкой и секцией с плоской поверхностью вы столкнетесь с тем, что силикон будет выдавливаться.

Силиконовая прокладка в форме бублика устанавливается только в радиаторы с кольцевой проточкой на секциях.

Диаметр отверстия в плоской прокладке определяется типом радиатора и диаметром ниппеля. Ниппель снабжается резьбой следующих размеров:

Самостоятельное изготовление

Межсекционная прокладка для радиатора любого типа может быть изготовлена самостоятельно. Да, цена этих изделий невелика; однако иногда большое расстояние до магазина, выходной или праздничный день могут заставить вас озаботиться поиском альтернатив.

Материалом нам послужит обычная камера для пневматической шины:

• автомобильная — для чугунной батареи;
• велосипедная — для алюминиевой/биметаллической.

Для вырезания используются обычные ножницы; контур предварительно переносится на разрезанную вдоль и разложенную на плоском столе камеру шариковой ручкой.

Если у вас есть старая камера и острые ножницы — в магазин можно не идти.

Однако:

если вам нужно изготовить большое количество прокладок, есть смысл ускорить процедуру их изготовления, сделав пробойник из заточенного с одной стороны отрезка отопительной трубысоответствующего размера (ДУ32 или ДУ25).

Проблемы

Список типичных проблем радиаторных прокладок невелик:

• при установке под пробку возможно односторонне выдавливание паронита или силикона. особенно часто это происходит в тех случаях, когда ось резьбы пробки или секции имеет отклонения от перпендикуляра к плоскости торца коллектора.
• паронит при длительной эксплуатации в условиях сильного нагрева несколько утрачивает эластичность. как следствие, межсекционные прокладки через несколько десятков циклов нагрева-охлаждения секций при очередном остывании батарей способны дать течь: понижение температуры приводит к небольшому изменению линейных размеров секций.

Течь чугунной батареи между секций.
