Сколько киловатт в одной секции чугунного радиатора, и какие размеры должна иметь вся батарея? Эти вопросы достаточно важны.

Производительность

Перед установкой следует понимать, сколько кВт в 1 секции чугунного радиатора. Это позволит выбрать их оптимальное количество для помещения конкретных объёмов. Кроме этого следует ознакомиться и с другими немаловажными параметрами, для чего мы возьмём в качестве примеров наиболее распространённые модели:

Выдерживаемое давление, атм.

Тепловая мощность, кВт

Теперь, зная сколько кВт в одной секции чугунного радиатора, легко определиться и с их необходимым количеством.

Совет: если самостоятельный расчет количества секций чугунного радиатора доставляет трудности, то вы всегда можете воспользоваться одним из он-лайн калькуляторов, имеющихся в интернете.
Там вам достаточно будет ввести габариты вашего помещения и указать выбранную модель батареи.

Ещё важно учитывать метод подключения труб, что также влияет на производительность батареи:

Наглядная демонстрация эффективности разных способов подключения труб

Как видно на рисунке, наиболее эффективным является двустороннее присоединение труб. При этом необходимо подачу осуществлять поверху с одной стороны, а отток понизу с другой, что полностью соответствует школьному курсу физике, из которого все помнят, что тёплая жидкость поднимается, а холодная опускается. То есть, горячий теплоноситель войдёт сверху, остынет и выйдет через нижнее отверстие, максимально отдав своё тепло.

Если же пренебречь таким правилом, то можно будет наблюдать такой результат:

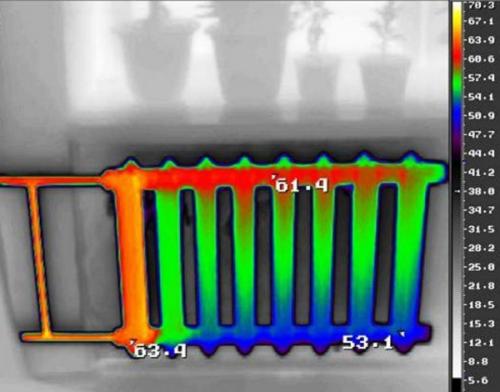

Распространение тепла в батареи с односторонним подключением

Здесь мы наблюдаем холодный угол, значительно снижающий теплоотдачу системы.

Но на этом важные технические характеристики секции чугунного радиатора не заканчиваются. Количество секций мы рассчитали, но нужно ещё иметь представление о весе и объёме конструкции.

Масса и размеры

Массу и объем секции чугунного радиатора можно узнать из следующей таблицы:

Объем одной секции чугунного радиатора, л

Зная размер секции чугунного радиатора, вы сможете в любой момент рассчитать и его общую площадь, что даст представление о занимаемом им на стене месте.

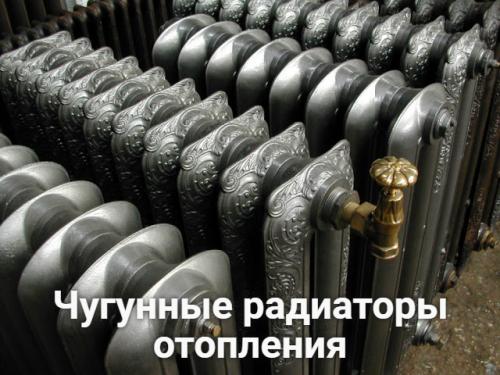

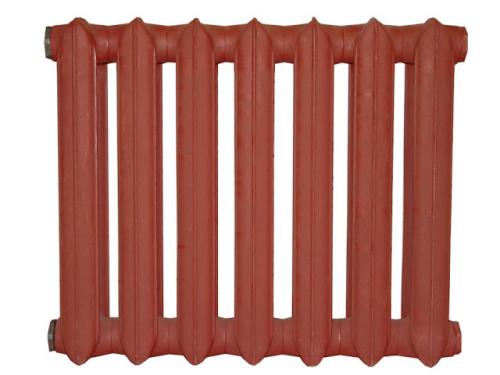

Советские чугунные батареи, характеристики. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

Казалось бы, пришедшие в обиход ещё в 1857 году чугунные радиаторы отопления уже должны «уходить в прошлое». По крайней мере изготовители биметаллических и алюминиевых устройств в этом уверены. Однако эти старые, но проверенные временем конструкции готовы удивлять своих владельцев работоспособностью, креативным дизайном и другими характеристиками. Поэтому радиаторы отопления из чугуна заслуживают отдельного рассмотрения, о них в статье нам расскажет мастер сантехник .

Технические характеристики

Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

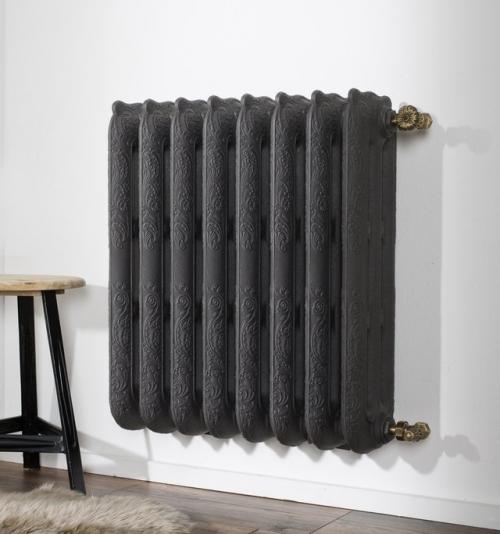

Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.

Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.

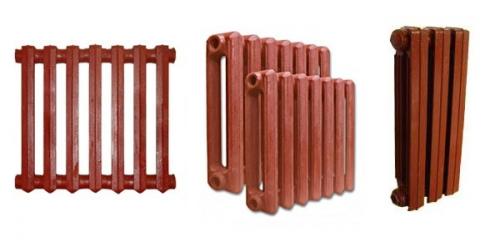

Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам.

Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше.

Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.

Чугун намного дольше способен удерживать тепло и источать полезную энергию. Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией (ЕЦ) теплоносителя .

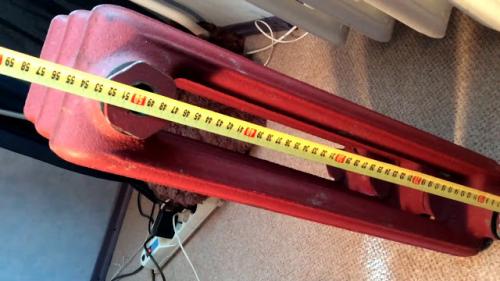

Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.

Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер. Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.

Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара . Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.

Сколько воды в одной секции биметаллической батареи. Размеры и ёмкость секций

Биметаллические радиаторы за счёт вставок из стали компактнее алюминиевых, чугунных, стальных моделей. В какой-то степени это неплохо, чем меньше секция по размерам, тем меньше требуется теплоносителя для обогрева, а значит в эксплуатации батарея экономичнее по расходам теплоэнергии. Однако, чересчур узкие трубы быстрее засоряются мусором и хламом, которые являются неизбежными спутниками в современных тепловых сетях.

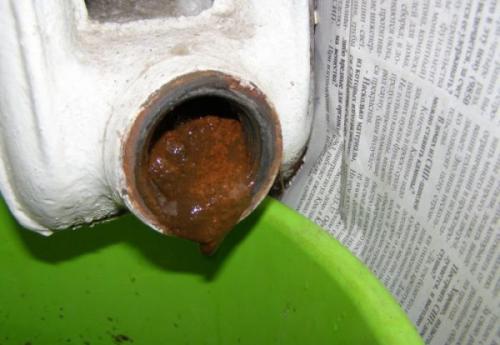

Мусор и грязь в батарее отопления

У хороших моделей радиаторов из биметалла толщина стальных сердечников внутри как у стенок обычной водопроводной трубы. От ёмкости секций зависит теплоотдача батареи, а межосевое расстояние непосредственно влияет на параметры ёмкости:

• 20 см — 0,1-0,16 л;
• 35 см — 0,15-0,2 л;
• 50 см — 0,2-0,3 л.

Из приведённых данных следует, что радиаторам из биметалла требуется малое количество теплоносителя. К примеру, отопительный прибор из десяти секций 35 см высотой и 80 см в ширину вмещает лишь 1,6 л. Несмотря на это, силы теплового потока достаточно, чтобы прогреть воздух в комнате площадью 14 кв. м. Стоит учесть, что у батареи такого размера вес почти в два раза больше, чем у алюминиевых аналогов — 14 кг.

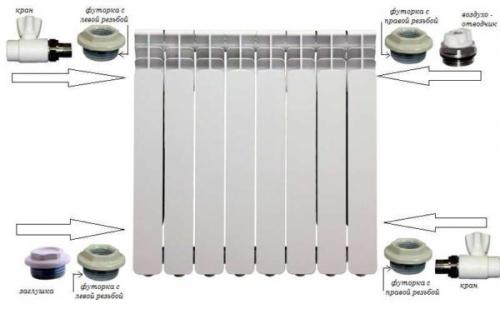

Подавляющее большинство батарей из биметалла можно приобрести в специализированных магазинах по одной секции и собрать радиатор ровно таких размеров, какие требует помещение. Это удобно, хотя существуют цельные модели с фиксированным количеством секций (обычно не более 14 штук). У каждой детали по четыре отверстия: два входных и два выходных. Их размеры могут разниться от модели отопительного прибора. Чтобы радиаторы из биметалла было проще собирать, два отверстия сделаны с правой резьбой, а два — с левой.

Маркировка чугунных радиаторов. ГОСТ 8690-94. Радиаторы отопительные чугунные. Технические условия

Сколько литров воды в чугунной батареи старого образца. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.

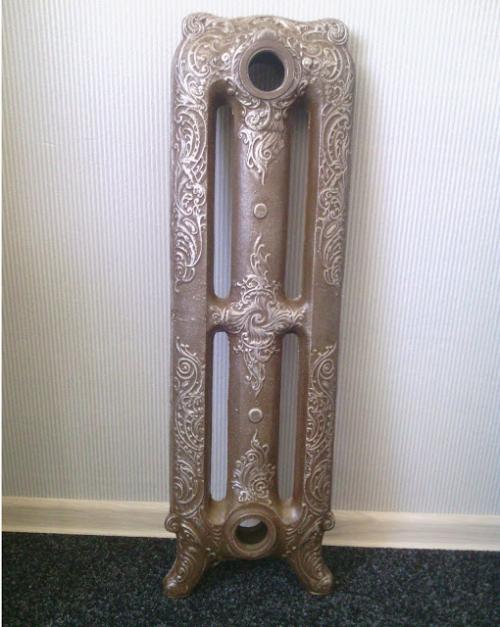

• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.
