Как соединить батареи отопления между собой. Виды радиаторов для обвязки

Как соединить батареи отопления между собой. Виды радиаторов для обвязки

Прежде чем приступать к созданию отопительной системы и перед тем, как соединить батареи отопления, необходимо определить, какие именно типы радиаторов вы хотите использовать. На сегодняшний день существует огромное количество видов батарей. Они могут различаться по:

• материалу;
• принципу, как подсоединить батарею отопления;
• методу крепления к стене.

Сегодня наиболее распространенными являются следующие виды радиаторов:

• стальные панельные батареи – являют собой относительно тонкую панель из плоских стальных пластин. Как правильно подключить радиатор отопления такого вида? Радиаторы такого типа подключаются боковым либо нижним способом.

Стальные панельные батареи

• секционные радиаторы. Облегченная секционная модель, выполненная из алюминия (существуют также биметаллические радиаторы данного типа). Как правильно соединить батареи отопления в таком случае? Подключать такие батареи можно несколькими секциями или же по одной. Для таких радиаторов лучше всего использовать полипропиленовые трубы, тип подключения – боковое.

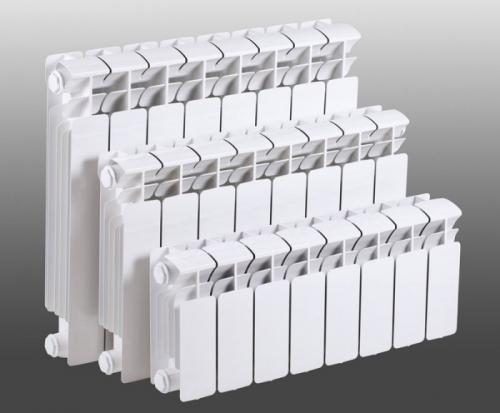

Секционные алюминиевые радиаторы

О подключении биметалла в статье: Подключение биметаллических радиаторов отопления .

Примечательно, что в последнее время в квартирах с центральным отоплением все чаще устанавливают биметаллические батареи, отказываясь от чугунных. Причина такого изменения вызвана целым рядом причин. Прежде всего, чугунные радиаторы являются более тяжелыми и громоздкими. Кроме того, из-за некачественной воды, используемой в качестве теплоносителя отопительной системы, в таких радиаторах достаточно быстро возникает осадок, появляется песок и ржавчина – а эти факторы в значительной степени способствуют снижению теплоотдачи радиаторов. С биметаллическими радиаторами таких проблем не возникает.

Для частного дома можно выбирать панельные радиаторы. Они могут быть как алюминиевыми, так и стальными – все зависит от желания заказчика.

Главное – соблюдение всех правил при монтаже. Важно помнить – если у вас проложен медный трубопровод, то к нему можно подключать и стальные, и алюминиевые радиаторы. А в случае если трубопровод из обычных труб – разрешено устанавливать только алюминиевые батареи.

Как соединить батарейки без пайки. "Питайтесь" правильно!

Батареи и аккумуляторы

При питании радиоаппаратуры от батареек и аккумуляторов полезно знать распространённые схемы соединения батарей и аккумуляторов. Дело в том, что каждый вид батареек имеет допустимый разрядный ток.

Разрядный ток – наиболее оптимальное значение тока, который потребляется от батареи. Если потреблять от батарейки ток, превышающий разрядный, то надолго этой батарейки не хватит, она не сможет полностью отдать свою расчётную мощность.

Наверное, замечали, что для электромеханических часов используются “ пальчиковые ” (формата АА) или “ мизинцевые ” (формата ААА) батарейки, а для переносного лампового фонаря батарейки побольше (формат R14 или R20 ), которые способны отдать значительный ток и имеют большую ёмкость. Размер батарейки имеет значение!

Иногда требуется обеспечить батарейное электропитание прибора, который потребляет значительный ток, но стандартные батареи (например R20 , R14 ) не могут дать необходимый ток, он для них выше разрядного. Что делать в этом случае?

Ответ прост!

Необходимо взять несколько однотипных батареек и соединить их в батарею.

Параллельное соединение элементов питания.

Так, например, если необходимо обеспечить значительный ток для аппарата применяют параллельное соединение батареек. В таком случае общее напряжение составной батареи будет равно напряжению одного элемента питания, а разрядный ток будет во столько раз больше, сколько батареек применяется.

На рисунке составная батарея из трёх 1,5 вольтовых батареек G1, G2, G3. Если учесть, что среднее значение разрядного тока для 1 батарейки формата АА 7-7,5 mA (при сопротивлении нагрузки 200 Ом), то  разрядный ток составной батареи составит 3_*7,5 = 22,5 mA. Вот так, приходится брать количеством.

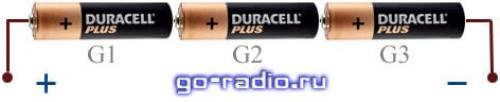

Последовательное соединение элементов питания.

Бывает, что необходимо обеспечит напряжение 4,5 – 6 вольт, применяя батарейки на 1,5 вольта. В таком случае нужно соединить батарейки последовательно, как на рисунке.

Разрядный ток такой составной батареи составит значение для одного элемента, а общее напряжение будет равно сумме напряжений трёх батареек. Для трёх элементов формата АА (“пальчиковых”) разрядный ток составит 7-7,5 mA (при сопротивлении нагрузки 200 Ом), а суммарное напряжение – 4,5 Вольт.

Итак, подведём итоги.

Если необходимо обеспечить значительный ток, то применяется параллельное соединение элементов питания. Рассчитать значения напряжения и разрядного тока для параллельно составленной батареи питания:

I=I_G1*N  - общий разрядный ток параллельно составленной батареи.

 где N – количество однотипных элементов питания.

I_G1 – разрядный ток одного элемента питания.

U=U_G1  - общее напряжение параллельно составленной батареи.

где  U_G1 – напряжение одного элемента питания.

Понятно, что никакого выигрыша по напряжению при параллельном соединении мы не получим.

Если требуется обеспечить напряжение в разы большее напряжения отдельного элемента питания, то применяется последовательная схема соединения.

Рассчитать значения напряжения и разрядного тока для последовательно составленной батареи питания:

U=U_G1*N  - общее напряжение последовательно составленной батареи.

I=I_G1 - общий ток последовательно составленной батареи.

В таком случае мы получаем выигрыш по напряжению.

А как быть, если необходимо получить выигрыш и по напряжению и по току? Тогда применяется смешанное соединение элементов питания.

Взгляните на рисунок, думаю, Вам всё станет понятно.

При таком соединении составная батарейка из 6 элементов типоразмера АА обеспечит напряжение 4,5 Вольт и разрядный ток на нагрузке в 200 Ом – 2_*7,5 = 15mA.

Последовательное подключение радиаторов отопления. Как устроен радиатор отопления

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – мощность секции чугунного радиатора ), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

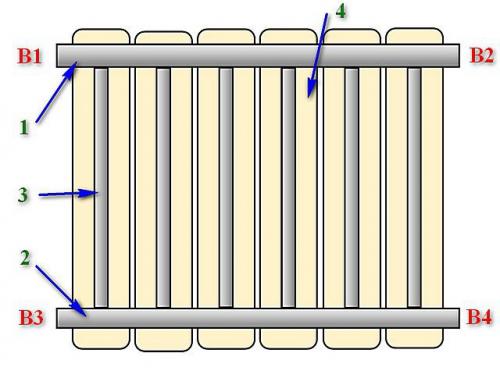

Очень упрощенно – схема устройства большинства радиаторов отопления

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

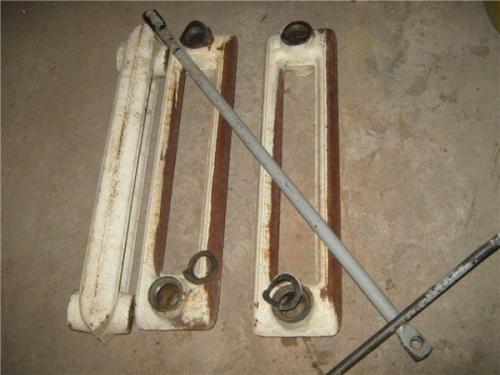

Отдельные секции радиаторов соединяются между собой. Соединение радиаторов отопления: сборка секций, варианты подключения, обвязка

Трудно ли разобрать и собрать секционный отопительный прибор? Как выполнить соединение радиаторов отопления между собой в общем отопительном контуре? Как присоединить батарею к подводкам и чем герметизировать резьбовые соединения? Попробуем ответить на эти вопросы.

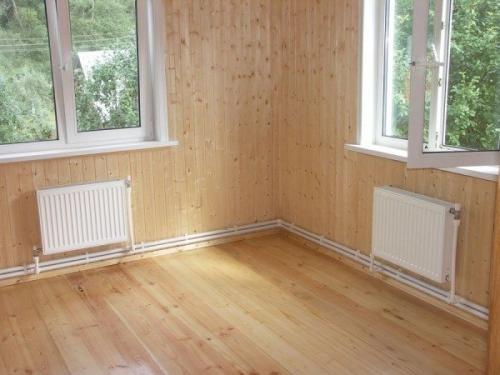

Фрагмент двухтрубной системы отопления в частном доме.

Межсекционные соединения

Устройство

Давайте выясним, как выполняется соединение секций радиаторов отопления между собой:

• Коллекторы каждой секции снабжены противонаправленными резьбами с обеих сторон.
• Для их соединения служит ниппель — короткий патрубок с опять-таки противонаправленными резьбами на его наружной поверхности. Внутренняя поверхность ниппеля снабжена двумя продольными выступами — зацепами для радиаторного ключа.
• Герметизация стыка выполняется кольцевыми прокладками из паронита — жесткой термостойкой резины.

Впрочем: соединение секций алюминиевых радиаторов на практике лучше герметизировать покупными прокладками из силикона или, в крайнем случае, вырезанными своими руками из старой автомобильной камеры.
Паронит требует при стягивании значительных усилий; а не отличающемуся высокой прочностью алюминию они противопоказаны.

При переборке радиатора прокладки желательно заменить.

Сборка и разборка

Давайте в качестве примера разберемся, как можно выполнить соединение секций биметаллических радиаторов при наращивании батареи:

1. Откручиваем глухие радиаторные пробки со стороны, противоположной подводкам.
2. Приложив добавляемые секции к торцу радиатора, размечаем точки крепления дополнительных кронштейнов. Напомним: их количество подбирается из расчета один кронштейн на три секции; в жестком креплении нуждаются не только верхний, но и нижний коллектор батареи.
3. Монтируем кронштейн.
4. Наживляем в резьбы концевой секции пару ниппелей с надетыми на них прокладками.
5. Отмечаем на радиаторном ключе расстояние от его лопатки, соответствующее суммарной длине новых секций.
6. Приставляем к старой батарее добавляемые секции и подаем через их верхний коллектор радиаторный ключ. Его придется непрерывно поворачивать, чтобы пройти ниппеля. Когда лопатка ключа достигнет нужного ниппеля, поворачиваем его по часовой стрелке ровно настолько, чтобы ниппель надежно зацепил обе резьбы.
7. Повторяем операцию с нижним ниппелем.
8. Попеременно подтягиваем ниппеля не более чем по 1 — 2 оборота за раз. Инструкция связана с тем, что при неравномерном стягивании ниппеля будут намертво заклинены или даже разорваны. Критерий готовности — выдавившиеся между секций края прокладки.
9. Закручиваем глухие радиаторные пробки и проверяем радиатор под давлением.

Как добавить батарею в систему отопления. Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

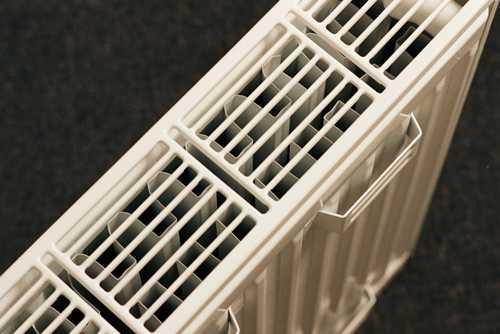

Вот за эти дужки заводят крюки

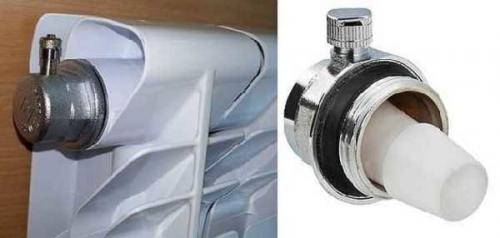

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

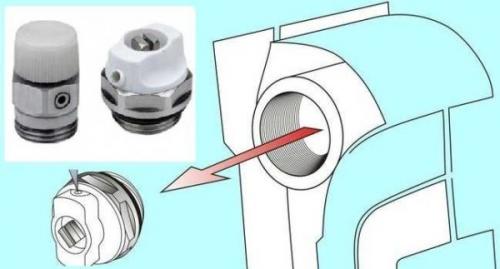

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

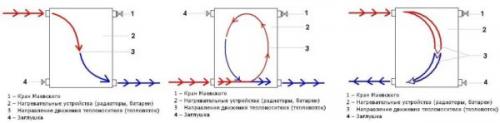

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

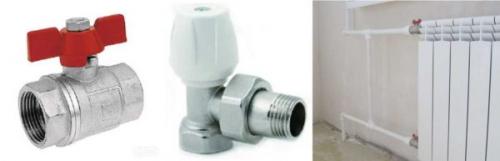

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Как соединить два стальных радиатора. Можно ли наращивать батареи в квартире

Правильно соединить два радиатора отопления между собой несложно, гораздо проблемнее проконтролировать результат работы. Проверить качество сборки под давлением воды можно лишь при заполнении системы отопления перед началом отопительного сезона. В этом случае существует определенный риск появления течи на плохо упакованном соединении, в результате – скандал с соседями снизу и долгие препирательства с ЖЭКом. Поэтому браться за соединение отопительных радиаторов можно лишь в том случае, если уверены в том, что сможете соединить трубы и гайки на секциях на гарантированно качественном уровне.

Кроме того, прежде чем планировать наращивание батарей отопления в квартире, нужно учесть следующее:

• Закон прямо запрещает демонтаж, замену или наращивание количества радиаторов отопительной системы. Формально нарастить батарею отопления в квартире могут лишь работники ЖЭКа по согласованию с теплосетью;
• Реальные технические характеристики системы в многоэтажном доме могут не соответствовать проектным данным. Это самая серьезная проблема, решить которую собственными силами очень сложно.

К сведению! Последний пункт означает, что технически соединить два радиатора отопления возможно, но в этом нет никакого смысла, так как тепла в помещении больше выделяться не будет.

Для частника наращивание количества обогревателей ограничено лишь сопротивлением теплообменника котла

Понятно, что схема соединения радиаторов отопления в частном доме может быть достаточно произвольной, нужно лишь правильно посчитать площадь сечения труб на выходе из котла отопления и сравнить с изменением аналогичной характеристики после предполагаемого наращивания радиаторов отопления. Обычно для одно-двухэтажных зданий проблем с соединением двух батарей отопления между собой не возникает. В остальных случаях хозяева, перед тем как присоединить дополнительные секции радиаторов отопления, устанавливают между ними балансировочные краны – задвижки, с помощью которых выравнивают давление и обеспечивают стабильное отопление по всем этажам, от подвала до утепленного чердака.

Как быть юридически с наращиванием секций радиаторов

Любые обращения в ЖЭК или в управляющую компанию с просьбой разрешить дополнительное присоединение радиаторов отопления заканчиваются ничем. Конторы теплосети также не реагируют на просьбы об увеличении количества регистров. Причина такого поведения проста – они не знают, как правильно сделать перерасчет характеристик системы отопления, чтобы установка дополнительных радиаторов не сказалась на уровне обогрева в других квартирах, подключенных к стояку.

Чугун нужно промывать или менять на биметалл

Можно проигнорировать требования и ожидать, что вполне реально, штрафных санкций за переделку. Так поступают практически все, кому приходится жить в старых хрущевках с чугунными батареями.

Второй путь сложнее:

• Нужно заказать проект расчета балансировки расхода по стояку с учетом того, сколько планируется соединить дополнительных радиаторов. Документы массово делают для тех, кто переходит индивидуальное отопление, поэтому все это реально;
• Получить решение суда о понуждении ЖЭКа или управляющей компании выполнить работы. Правда, присоединить радиаторов больше, чем указано в проекте, не получится.

На законное решение проблемы наращивания батарей могут уйти годы, поэтому нужно искать компромисс. Возможно, поставить дополнительные секции или заменить чугунные батареи на более современные биметаллические модели. Формально это решение проблемы.

Что сделать с системой отопления

Наращивание количества радиаторов отопления, подключенных к одному стояку, может не дать требуемого эффекта, даже если вместо штатной «восьмерки» соединить 20-30 дополнительных радиаторов отопления.

Для того чтобы система заработала, необходим определенный перепад давления горячей воды в трубах. Чем он выше, тем больше скорость потока и выделение тепла на радиаторах. На старых, забитых ржавчиной и грязью теплоцентралях давление падает очень быстро.

Если квартира на первом-втором этаже, то есть смысл попытаться присоединить несколько дополнительных радиаторов. На последних этажах многоквартирного дома можно даже соединить в одну конструкцию две-три батареи. Греть будут только регистры первой, присоединенные дополнительные секции на остальных радиаторах так и останутся холодными.

При низком давлении воды греть будет ближайшая к стояку батарея

К сведению! В такой ситуации владельцы квартиры устанавливают подкачивающий электронасос, который дополнительно прокачивает горячую воду через все установленные регистры.

В результате возрастает расход электроэнергии, но зато в квартире более-менее тепло.

Как соединить радиатор отопления с трубой. Устройство радиатора отопления

состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.

Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.

Схема радиатора отопления Источник mr-build.ru

Виды трубной системы

В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Для однотрубных систем сейчас можно установить специальные модули Радиплект и Радиплект Терм от Gibax, благодаря которым можно поддерживать температуру в домеилирежимами. Их монтаж достаточно прост, а минимальное количество соединений даст дополнительную гарантию на надежность соединений.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

Схема однотрубного отопления двухэтажного коттеджа Источник utepleniedoma.com

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Схема двухтрубного отопления коттеджа Источник ro.decorexpro.com

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Лучевая (коллекторная) схема отопления Источник firmacz.ru

Терморегулятор для радиатора отопления: конструкция и установка

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

Диагональное верхнее подключение

Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.
