Какой радиатор выбрать алюминиевый или медный. Преимущества и недостатки медного радиатора

Какой радиатор выбрать алюминиевый или медный. Преимущества и недостатки медного радиатора

Сегодня для изготовления медного радиатора используют только самую чистую медь: по требованиям технологии количество примесей не должно превышать 0,1%. Такой подход обеспечивает следующие преимущества:

1. Высокая теплопроводность материала, обуславливающая столь же высокую теплоотдачу.
2. Хорошая прочность, позволяющая прибору работать в системах с высоким давлением – до 16 атм.
3. Высокая устойчивость против коррозии.
4. Способность сохранять рабочие качества при температурах теплоносителя до 250 градусов.

Подключить медный радиатор к трубопроводу можно как посредством резьбового соединения, так и с помощью пайки. Благодаря такой универсальности стоимость монтажных работ удается значительно снизить.

Медный радиатор отопления

Еще одно важное достоинство меди – высокая пластичность при низких температурах. Если заполненная система отопления подвергнется замерзанию, то медные элементы только деформируются, но не лопнут.

Радиаторы из меди, в отличие от стальных приборов, не боятся воздействия солей хлора, которые в наших отопительных системах весьма часто встречаются в довольно обильном количестве.

Все перечисленные достоинства обуславливают долговечность данной разновидности отопительных приборов.

Вместе с тем, покупателю следует учитывать и некоторые недостатки:

1. Высокую стоимость – медный радиатор стоит примерно в 4 раза больше стального.
2. Не допускается одновременное соединение таких приборов с оцинкованными стальными трубами по ходу движения рабочей среды – возникающая в этом случае электрохимическая реакция может вызвать разрушение материала.
3. Нежелательно применение медных батарей в системах, где теплоноситель содержит большое количество солей жесткости либо имеет высокую кислотность.

Проблем удастся избежать, если присоединение медных батарей к стальным трубам осуществлять посредством латунных переходников.

Какой радиатор лучше медный или алюминиевый ВАЗ-2107. Назначение и принцип работы радиатора отопителя ВАЗ-2107

Источником тепла в системе отопления автомобиля ВАЗ-2107 служит жидкость, которой заполнена система охлаждения. Конструкция системы охлаждения выполнена таким образом, что радиатор печки является частью её общего контура. Принцип работы радиатора состоит в том, что воздушные потоки, проникая в автомобиль через воздухозаборник на капоте, поступают в отопительный отсек, где нагреваются радиатором печки и движутся далее по воздухопроводам в салон.

Радиатор отопителя ВАЗ-2107 является ключевым элементом системы отопления автомобиля

Степень подогрева воздуха, направляемого в салон автомобиля, зависит от температуры охлаждающей жидкости и положения заслонки крана печки. Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления: крайнее левое положение ползунка означает, что кран закрыт и печка не работает, крайнее правое — кран открыт полностью.

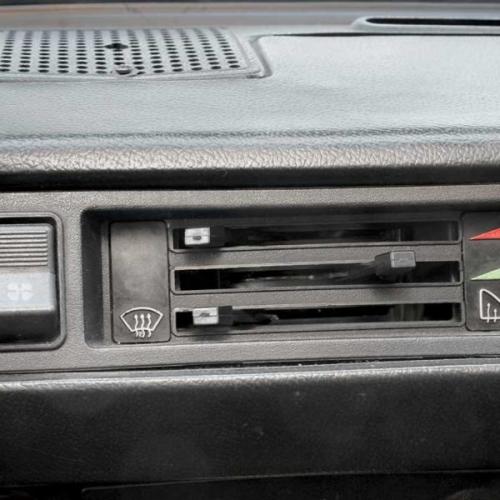

Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления

Первоначально радиаторы отопителя ВАЗ-2107 (и других «классических» моделей) изготавливались исключительно из меди. В настоящее время многие автовладельцы в целях экономии средств устанавливают алюминиевые радиаторы печки, которые, хотя и стоят дешевле медных, имеют худшие показатели теплоотдачи. Алюминиевый радиатор не всегда справляется с большим потоком морозного воздуха, попадающего в воздухозаборник при движении по трассе, и салон в этом случае прогревается недостаточно.

Радиатор отопителя может быть двух или трёхрядным . Теплообменник имеет горизонтальное положение и размещается в специальном пластмассовом корпусе. Крепится к корпусу радиатор двумя саморезами, кран вмонтирован в подводящий патрубок. Конструкционно радиатор состоит из:

• системы трубок, расположенных в сотах-рёбрах, улучшающих теплоотдачу;
• бачков входа и возврата;
• подводящего и отводящего патрубков.

Сечение трубок может быть круглым или квадратным . Круглые трубки легче изготовить, но теплоотдача таких изделий ниже, чем у квадратных, поэтому внутри круглых трубок размещают так называемые турбулизаторы — спиралевидные пластиковые полоски, способствующие увеличению показателей теплоотдачи за счёт завихрения и перемешивания хладагента. В плоских трубках турбулентность создаётся за счёт их формы, поэтому дополнительные элементы здесь не требуются.

Размеры трёхрядного медного радиатора ШААЗ составляют:

• длина — 254 мм;
• ширина — 67 мм;
• высота — 184 мм.

Вес изделия — 2,2 кг.

Двухрядный алюминиевый радиатор может иметь другие габариты.

Медный или алюминиевый радиатор для процессора. Оценка эффективности теплоотводов для микросхем на примере Orange Pi Zero

        Начиная с недавнего времени, в интернет-магазинах стали появляться керамические радиаторы, которые, по заявлению продавца, эффективнее на 800% (!) чем алюминиевые или медные. Конечно, цифры очень сомнительные, но я решил заказать и проверить, сравнив их с другими теплоотводами.
    В сравнении участвовали: неприкрытый корпус микросхемы, алюминиевый радиатор 14мм Х 14мм Х 6мм; 618р за 50 штук, медный радиатор 13мм Х 12мм Х 4мм; 285р за 8 штук, и модный керамический 15мм Х 15мм Х 5мм; 110р за 10 штук.
    «Измерения» проводились на плате Orange Pi Zero, в качестве ОС был установлен armbian с mainline-ядром. Нагрузка на процессор создавалась командой stress, а мониторинг осуществлялся утилитой armbianmonitor. Частота процессорных ядер в простое составляет 480 МГц, под нагрузкой — 1100МГц с постепенным снижением при тротлинге. Есть информация, что на некоторых ревизиях плат Orange Pi Zero, датчик температуры передает завышенные значения. В данном случае это не важно, так как сравнивается эффективность теплоотводов в одинаковых(примерно) условиях. Каждый замер динамики температуры производился 5 раз с последующим усреднением результата. Оценка эффективности проводилась как для режима пассивного охлаждения, так и при обдувании вентилятором. Вентилятор 40мм на 5 вольт был закреплен на расстоянии 15см от микросхемы SoC.
Результаты:
    На графиках также представлены усредненные уровни тротлинга. Время на графиках отображено в условных единицах, 1 у.е. соответствуетдоллару США8-9 секундам, такой интервал выдается утилитой armbianmonitor вместо 5 секунд при 100% загрузке всех четырех ядер процессора. Опять же, мы тут не бозон Хиггса ловим, абсолютные значения не особо важны.
    Кроме теплопроводности и «теплоотдачи», важным фактором является термоинтерфейс между корпусом микросхемы и радиатором. Все рассмотренные теплоотводы идут с теплопроводящей клеящейся пленкой. Такой термоинтерфейс требует строгой параллельности поверхностей радиатора и корпуса микросхемы, так как не является пластичным в достаточной степени. Если снять эту пленку с металлических радиаторов, то можно увидеть, что поверхность не обработана и ее кривизна видна невооруженным взглядом. С керамическим радиатором немного получше, он вылеплен с плоской поверхностью, но его термоинтерфейс выполнен на основе стеклоткани.
Поэтому были проведены измерения с использование «компьютерной» термопасты:
Вывод: Конкретно в моем случае, наличие активного охлаждения и качество термоинтерфейса, влияют на эффективность отвода тепла в гораздо большей степени, чем материал изготовления радиатора. В случае пассивного охлаждения, радиаторы есть смысл использовать только с термопастой или теплопроводящем клеем, но даже так, тротлинга избежать не удается. С родным термоинтерфейсом, эффективность радиатора не сильно лучше голого корпуса. Возможно, дело в том, что сам корпус выполнен из пластика (компаунда), и не предназначен для установки на него теплоотвода.
    Керамический радиатор, в моих условиях, особо не отличается от алюминиевого или медного, ни о каких 800% и речи не идет, единственные его преимущества — диэлектрический материал и плоская контактная поверхность. Также заметил, что керамика радиатора очень хорошо вытягивает «влагу» из термопасты, она была почти полностью высушена под ним.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/med-i-alyuminiy-v-sisteme-ohlazhdeniya-proizvoditeli

Какой радиатор охлаждения лучше. Почему радиаторы ломаются

Система охлаждения двигателя и так довольно капризна, а ей ещё приходится выполнять свои функции порой при не совсем благоприятных факторах. Температура в ней способна достигать 120 градусов, а давление – 2 кг на кв. см, причём эти параметры меняются довольно быстро.

Когда давление достаточно высокое, антифриз не закипает. Но если такое явление обнаружено, то напрашивается вывод о потере системой герметичности.

Следует отметить, что при обнаружении неполадок, касающихся отвода от мотора тепловой энергии, было бы преждевременно сразу винить в этом радиатор. Система охлаждения устроена довольно-таки непросто, и слабых звеньев у неё хватает. Но коль уж радиатор дал течь, то причиной тому нередко становится чрезмерное давление в системе.

В данном случае не рекомендуется любительская починка, например, в виде заделывания подручными материалами, поскольку без требуемой обработки повреждённого места протечка начнётся снова. Да и для сварки гаражные условия – не самые лучшие.

Вообще, протечка является одним из наиболее распространённых неисправностей радиатора. При серьёзной пробоине и скоротечном утекании охладителя рекомендуется немедленно вызвать техническую помощь. При небольшой утечке можно залить в агрегат дистводу и отвезти машину на СТО.

Высокая температура патрубков как на верхней, так и на нижней стороне говорит о том, что антифриз стал плохо отдавать тепло. А значит, нужно снаружи очистить радиатор от мусора.

Если, наоборот, радиатор холоден и сверху, и снизу, то это признак того, что загрязнённые трубки не дают горячей жидкости перетекать по маршруту и полноценно охлаждать двигатель.

Протекания уплотнителей, образование трещин в патрубках, неисправность насоса и контролирующих устройств также могут дать о себе знать. В частности, если при прогреве двигателя температурный датчик на это никак не реагирует, то дело явно в термостате.

Неисправной крышке расширительного бачка с расположенным на ней клапаном можно подобрать замену, или попытаться их отремонтировать, например, усилив пружины.

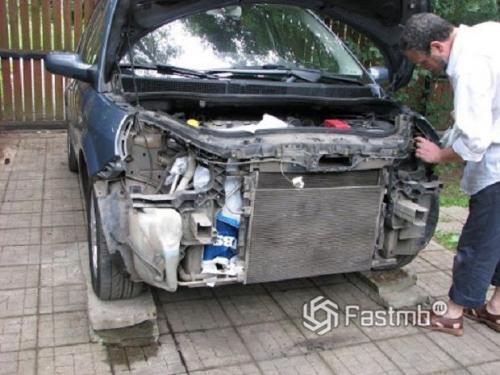

Радиатор может выйти из строя и вследствие ДТП, при котором наиболее уязвимыми местами автомобиля, как правило, являются передняя и боковая его части. В случае фронтального повреждения, автовладельцу с большой вероятностью придётся ставить не только новые бампер с фарами, но и другой радиатор.

Итак, в основном к поломке радиатора приводят:

• дорожно-транспортное происшествие;
• механические воздействия – например, от дорожных камней;
• замерзание охладителя;
• внутреннее загрязнение трубок радиатора;
• разуплотнение в местах стыка металлических и пластиковых элементов;
• старение металла.

Вероятные последствия

Как сообщалось выше, неисправный термостат не предоставит автовладельцу достоверных данных о температуре. Кроме того, продолжительная эксплуатация автомобиля со сломанным радиатором грозит перегревом двигателя.

При менее печальном исходе доведённый до точки кипения антифриз создаёт газовые пузыри, препятствующие его движению. Эта проблема исправляется проще, так как не требуется ремонт самого мотора.
