Объем воды в одной секции чугунного радиатора. Батареи из чугуна старого и нового образца

Объем воды в одной секции чугунного радиатора. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Сколько воды в одной секции чугунной батареи советского образца. Техническая характеристика

Сколько киловатт в одной секции чугунного радиатора, и какие размеры должна иметь вся батарея? Эти вопросы достаточно важны.

Производительность

Перед установкой следует понимать, сколько кВт в 1 секции чугунного радиатора. Это позволит выбрать их оптимальное количество для помещения конкретных объёмов. Кроме этого следует ознакомиться и с другими немаловажными параметрами, для чего мы возьмём в качестве примеров наиболее распространённые модели:

Теперь, зная сколько кВт в одной секции чугунного радиатора, легко определиться и с их необходимым количеством.

Совет: если самостоятельный расчет количества секций чугунного радиатора доставляет трудности, то вы всегда можете воспользоваться одним из он-лайн калькуляторов, имеющихся в интернете.Там вам достаточно будет ввести габариты вашего помещения и указать выбранную модель батареи.

Ещё важно учитывать метод подключения труб, что также влияет на производительность батареи:

Наглядная демонстрация эффективности разных способов подключения труб

Как видно на рисунке, наиболее эффективным является двустороннее присоединение труб. При этом необходимо подачу осуществлять поверху с одной стороны, а отток понизу с другой, что полностью соответствует школьному курсу физике, из которого все помнят, что тёплая жидкость поднимается, а холодная опускается. То есть,войдёт сверху, остынет и выйдет через нижнее отверстие, максимально отдав своё тепло.

Если же пренебречь таким правилом, то можно будет наблюдать такой результат:

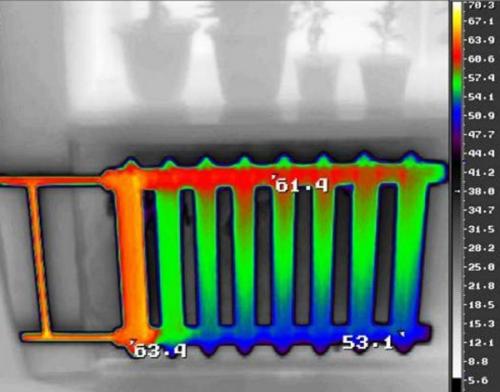

Распространение тепла в батареи с односторонним подключением

Здесь мы наблюдаем холодный угол, значительно снижающий теплоотдачу системы.

Но на этом важные технические характеристики секции чугунного радиатора не заканчиваются. Количество секций мы рассчитали, но нужно ещё иметь представление о весе и объёме конструкции.

Масса и размеры

Массу и объем секции чугунного радиатора можно узнать из следующей таблицы:

Маркировка	Объем одной секции чугунного радиатора, л	Линейные размеры одной секции, мм	Масса одной секции, кг
ЧМ3	0,95-1,38	Высота – 370-570; Ширина – 90; Глубина – 120	4,8-7

Зная размер секции чугунного радиатора, вы сможете в любой момент рассчитать и его общую площадь, что даст представление о занимаемом им на стене месте.

Для этого делаем следующее:

• Для этого сначала находится площадь секции радиатора чугунного, путём перемножения её высоты и ширины между собой.
• Затем полученное число снова умножаем, но на этот раз уже на количество секций, которое чаще всего составляет 7-12 штук.

Подставим значения марки ЧМ1: 370×80=29600 мм2, что составляет примерно 0,03 м2. Допустим батарея состоит из семи секций, тогда: 0,03×7=0,21 м2. Именно такой участок стены потребуется для размещения рассматриваемого чугунного радиатора.

Площадь стены, предназначенную под монтаж батареи лучше рассчитать заранее

Вес работающего чугунного радиатора также понадобиться для того, чтобы правильно подобрать кронштейны для его крепления. Возьмём ту же марку и среднее значение массы одной секции: 4×7=28 кг. Но с учётом того, сколько воды в одной секции чугунного радиатора (снова возьмём среднее значение), пересчитываем и получаем: 28+7×0,8=34. Плюс следует ещё учесть возможные температурные расширения материала. В итоге, крепежи лучше всего подбирать с расчётом на то, чтобы они спокойно смогли удержать конструкцию, массой 40 кг.

Батарея мс-140. Минусы чугунной батареи

Многие отмечают, что котлу в самом начале нужно работать под серьезной нагрузкой и без пауз. В этом виновата высокая теплоемкость чугуна. И системе нужно проскочить инертность тепла. А на это уходит очень много энергозатрат. Но это начинает компенсироваться уже на этапе включения в работу автоматики. Поскольку материал дольше сохраняет тепло, паузы между включениями котла увеличиваются.

Радиатор под старину Источник prom.st

Находятся и очень серьезные минусы. При высокой твердости и прочности, чугун остается хрупким и непластичным материалом. Достаточно точного и сильного удара, чтобы расколоть изделие. Также оно боится резких перепадов температур.

Подобное считается маловероятным, но прецеденты были. Если в разогретую до максимума батарею сразу запустить холодную воду, стенки изделия треснут. Это также может произойти, если теплоноситель внутри батареи замерзнет.

Вторым серьезным недостатком считается значительная масса. Даже 1 секция радиатора МС 140 доходит до 7,5 кг. Десятисегментную батарею способны поднять лишь два физически здоровых мужчины. А если внутри системы остается теплоноситель, то демонтаж сильно усложняется.

Поэтому для установки требуются усиленные крепления в виде мощных крюков, а лучше кронштейнов. Но и они могут быть бессильны, если перегородка окажется хлипкой. Поэтому перед креплением конструкции на стену, проверяется прочность последней.

Кронштейны для крепления Источник prom.st

Нередки случаи, когда из-за невозможности монтажа на слабую перегородку, радиаторы чугунные МС-140-500, технические характеристики которых в этом случае роли не играют, приходится устанавливать прямо на пол. В этом случае используют специальные подставки. Но есть конструкции (значительной длины), у которых на крайних элементах уже предусмотрены ножки.

В продажу радиаторы в основном поступают только с грунтовочным внешним покрытием. Поэтому доводка до эстетической составляющей выполняется самостоятельно. Находятся потребители, для которых подобная операция считается сложной. К тому же ее необходимо регулярно обновлять. Желательно один раз в пять лет.

Но производители и тут идут навстречу даже таким пожеланиям. И сегодняшний рынок предоставляет чугунные изделия уже с многослойной окраской. Естественно, что их цена значительно выше. А еще выпускается литье с декоративным орнаментом под старину. Такие вещи считаются даже эксклюзивными.

Импортные конструкции

Следует отдельно сказать о чугунных радиаторах западного производства. У них есть одна особенность. Секции обогревателя выплавляются намного меньшего размера, чем отечественные. Но они выделяют столько же тепла, что и наши крупные ячейки.

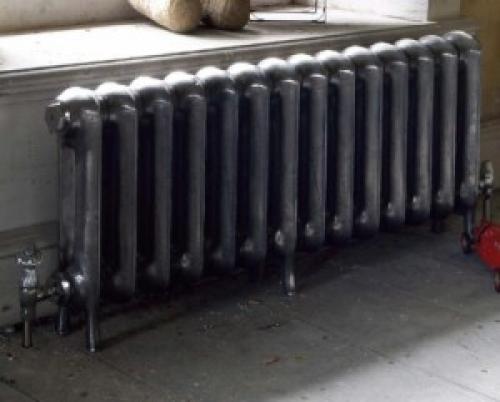

Европейская чугунная конструкция Источник prom.st

Чугун для производства берется почти такой же. А вот технологии разительно отличаются. За бугром они требуют больших капиталовложений. Но зато внутренняя поверхность у батареи получается гладкой. Поэтому теплоноситель буквально скользит по ней, не испытывая сопротивления. Это позволяет пропустить через радиатор большее количество воды. А повышенная циркуляция – это впитывание лишнего тепла и увеличение мощности у батареи.

Ярким примером выступают чугунные радиаторы чешского производства. При компактных размерах, мощность одного сегмента достигает 0,14 кВт. А ведь в него помещается только 0,8 литров теплоносителя. Даже лучшие образцы отечественного производства с таким же объемом не могут выделить больше тепла, чем 0,102 кВт.

Особенности батарей марки МС-140

На сегодняшний день для продажи в специализированных магазинах выпускают чугунные обогреватели с четырьмя, семи и десятью секциями. Но поскольку конструкция разборная, существует возможность собрать радиатор с любым количеством сегментов.

МС 140 Источник prom.st

Разберем маркировку, которую имеют чугунные радиаторы МС-140-500: технические характеристики последних двух цифр и буквенные обозначения. Число 140 показывает глубину сегмента в миллиметрах. А цифра 500 (мм) говорит о расстоянии между осями. Еще встречается значение 0,9. Оно указывает на позволенное давление воды. А в самом конце маркировки можно встретить цифру, отмечающую число ячеек в батарее. И чаще всего в документах проходит такая маркировка: МС-140-500-0,9-7.

За буквы МС уже годами ведутся споры. Вариантов расшифровки несколько. Кто-то говорит о городах. Например, о том, что первая продукция выпускалась на одном из заводов Москвы. Но приемлемых версий всего две. «Модифицированный Стандарт» и «Много Секционный». Последняя более правдоподобная.

Кроме секций с глубиной в 140 мм еще выпускают сегменты с меньшими размерами – 110 и 90 миллиметров. Также есть модели и с другой высотой между осями. Всего в 300 мм. Такие конструкции более компакты, но у них куда меньшая теплоотдача.

Еще можно встретить такой артикул – МС 140 108 или 98. Последние числа говорят о промежутке между ниппелями у ячеек в миллиметрах.

Сколько остывает чугунная батарея. Преимущества чугунных радиаторов

Использование чугунных батарей имеет массу преимуществ, которые заставляют выбирать эти устройства для монтажа отопительных систем. Некоторые положительные качества не всегда озвучиваются продавцами в магазинах, хотя о них также следует знать и учитывать их при покупке.

Среди преимуществ чугунных батарей следует отметить устойчивость к агрессивным параметрам теплоносителя. Она обусловлена материалом их изготовления – чугун долго не подвергается коррозии даже при высоких температурах.

Различные химические добавки в теплоноситель, а также образующиеся в магистральных трубах окислы железа, также не приводят к разрушению чугуна.

Помимо стойкости к коррозийным процессам, такие батареи имеют следующие плюсы:

• возможность ремонта в случае засора и протекания;
• инерционность теплоотдачи;
• приемлемая стоимость;
• возможность эксплуатации при большой температуре и высоком давлении;
• высокий процент теплоотдачи за счет излучения;
• простота монтажа;
• длительный срок работы.

Засоры и протекания батарей могут возникать по вине теплоносителя. Так, циркуляция в чугунных радиаторах неочищенной воды с высоким содержанием солей кальция и магния приводит со временем к сужению внутренних полостей. Это ухудшает скорость нагрева секций и эффективность теплоотдачи.

Чугунные радиаторы с дизайнерской отделкой выпускаются преимущественно европейскими заводами, потому на отечественном рынке они мало востребованы

Кроме того, из-за высокой температуры воды в батареях старого образца постепенно изнашиваются межсекционные прокладки, и может появиться течь.

Проблемы, связанные длительной эксплуатацией чугунных радиаторов, можно быстро устранить в летний период. Внутренние полости секций легко очищаются от отложений специальным инструментом.

Из-за устойчивости чугуна к механической обработке, качество радиаторов при этом не страдает. При обратной сборке секций можно сразу заменить и изношенные прокладки.

Повышенная инерционность теплоотдачи чугунных радиаторов обеспечивается весом конструкции и большим внутренним объемом теплоносителя.

Если стальные и алюминиевые модели остывают уже через несколько минут после прекращения циркуляции воды, то батареи из чугуна продолжают эффективно обогревать помещение в течение часа

Что касается стоимости одной чугунной секции, то она находится в тех же рамках, что и цена её алюминиевых или стальных аналогов. Поэтому расходы на приобретение батарей из чугуна будут не больше, чем радиаторов из других материалов.

Однако чугунные изделия намного лучше переносят гидроудары , стойко сопротивляются кратковременным повышениям давления до 16 бар.

Возможность эксплуатации при большой температуре и высоком давлении обеспечивается небольшим коэффициентом теплового расширения чугуна. Среди всех материалов, из которых изготавливают батареи отопления, у него наименьший.

Из-за этого чугун наиболее устойчив к появлению микротрещин при длительной эксплуатации. Это же свойство обеспечивает стабильную герметичность резьбовых соединений и прокладок при давлении в 8-9 атмосфер.

А такое преимущество, как высокая теплоотдача за счет излучения, позволяет размещать чугунные радиаторы пристеночно. Для максимального направления теплового излучения вглубь комнаты рекомендуется крепить на стену позади батареи специальные отражатели.

Ребра между колонами являются обычными чугунными пластинами и не имеют внутренних полостей. Их функция – усиление теплоотдачи

Кроме того, радиаторы из чугуна удобно и просто монтируются. Секции чугунных батарей соединяются с трубами и между собой с помощью резьбового соединения и паронитовых прокладок. А специальный ключ позволяет разъединять любые секции, не снимая крайние радиаторы.

А длительный срок работы лишний раз подтверждает качество и надежность этого отопительного оборудования – чугунные радиаторы гарантировано служат 50 лет.

Но такой срок они проработают только при регулярном сервисном обслуживании, которое заключается в периодическом удалении внутренних отложений и замене прокладок.

Перечисленные преимущества чугунных батарей делают их незаменимыми в больших помещениях с разветвленной отопительной сетью и с высоким рабочим давлением.

Мс-140 объем секции. Достоинства и недостатки чугунных радиаторов отопления

Согласитесь, что если модель прибора используется такое длительное время и все еще остается востребованной потребителем – это, безусловно, говорит о ее качестве и эффективности, и еще о том, что лучшего варианта в этой «линейке» так и не было изобретено. Однако, как и у любого прибора, у чугунных батарей есть не только неоспоримые достоинства, но и недостатки.

Положительные качества чугунных радиаторов

• Главным преимуществом чугунных приборов правильно будет назвать их безусловную надежность . Производители устанавливают срок их эксплуатации в 50 лет, но, как известно, они могут работать и более длительное время, особенно в тех случаях, когда за ними осуществляется должный регулярный уход.

Если обратиться к истории, то самой старой батареей, которая функционирует по сегодняшний день, является радиатор, установленный 110 лет назад в одном из княжеских домов в Царском Селе.

• Благодаря высокой теплоемкости чугуна, особенностям конструкции и массивности таких отопительных приборов, они способны достаточно длительное время удержать тепло после того, как подогрев теплоносителя был отключен .
• Чугунные батареи устанавливаются как в центральную, так и автономную систему отопления, так как способны выдерживать давление до 9 ÷ 12 атмосфер . Это особенно важно для приборов, установленных в центральной отопительной системе, где частенько происходят гидроудары, способные повредить батареи, имеющие тонкие стенки. Поэтому чугунный вариа нт ст оль широко применяется для установки в многоэтажных домах.
• Этот вид радиаторов, при качественной их сборке, способен легко выдерживать повышенные температуры теплоносителя, доходящие до 100 ÷ 130 градусов.
• Стойкость к теплоносителю любого качества, что также позволяет устанавливать отопительные приборы в систему центрального отопления. Дело в том, что вода, нагреваясь на ТЭЦ, прогоняется по теплотрассам, а на пути следования теплоноситель загрязняется от старых труб и поступает в квартиры уже в виде агрессивной для металла среды, которая способна вызвать коррозию у любого металла, кроме чугуна.
• В конструкции радиатора предусмотрены широкие внутренние каналы, благодаря этому на пути теплоносителя редко возникают засоры. Широкие каналы также способствуют сохранению целостности секций во время гидравлических ударов.
• Лучевое отопление. Чугунные радиаторы способны в большей степени, чем алюминиевые или стальные, отдавать тепло окружающим предметам инфракрасным излучением, прогревая их. Таким образом, нагревшиеся предметы передают тепло в воздушное пространство комнаты, становясь дополнительным источником отопления.
• Этот вид радиаторов является разборно-сборным. То есть, всегда имеется возможность установить батарею требуемой тепловой мощности, а при необходимости – провести корректировку, добавив или демонтировав нужное количество секций.
• Доступная цена секций этого вида чугунных батарей, которая в среднем на сегодняшний день составляет 400 ÷ 500 рублей.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/obem-vody-v-chugunnom-radiatore-batarei-iz-chuguna-starogo-i-novogo-obrazca

Сколько литров воды в одной секции биметаллической батареи. Определяем объем с помощью документации

Начальные цифры можно взять, как из документации с техническими характеристиками, так и со специальных составленных производителями таблиц. В обоих случаях указывается определенный показатель, которому соответствует такой объем воды, который может уместиться .

Этим определенным показателем является межосевое расстояние. Под ним понимают расстояние, которое разделяет верхний и нижний коллекторы. Многие производители выпускают батареи, соблюдая стандартные значения межосевого расстояния. Чаще всего оно составляет 30 и 50 см.

Расчет объема воды, которая может поместиться в отопительном устройстве, изготовленном согласно гост, предусматривает такие шаги:

1. Определение длины панельных радиаторов или алюминиевых или биметаллических батарей с гладкими внутренними стенками (такие стенки позволяют снизить гидравлическое сопротивление).
2. Определение объема воды на погонный метр. Для этого в таблице смотрят на такую характеристику, как межосевое расстояние. Напротив его величины ищут объем воды. Если устройство для отопления секционное, то узнают, сколько воды может поместиться внутри одной секции.
3. Перемножение полученных величин.

Этот метод довольно сложно использовать для трубчатых радиаторов и батарей, выполненных согласно индивидуальным потребностям.

Это потому, что для первых устройств производители используют различные, прошедшие проверку на гост, трубы. Они имеют разные диаметры, толщину стенок, а также длину. Поэтому таблиц с усредненными значениями объема и расстояния между коллекторами нет. Их невозможно составить. Конечно, на помощь может прийти документация с техническими характеристиками, а также составленная производителем таблица. В ней кроме межосевого расстояния также может указываться сопротивление нагретой жидкости и вес устройства с этой жидкостью.

Что касается устройства отопления, изготовленного по желанию клиента, то для него может и не быть технической документации с очень детальными характеристиками. Ведь оно выпускается только в малой партии, и нет смысла высчитывать все характеристики, включая объем и сопротивление воде.
