В частном доме или квартире обязательно должна быть всегда установлена оптимальная температура. которая варьируется от 18 до 25 градусов. В зимнее время достичь этого показателя можно только при качественной отопительной системе. Ее КПД должно соответствовать площади строения, а также должна быть правильно подобрана схема подключения радиаторов .

Именно отопительные приборы компенсируют теплопотери, которые являются обязательными в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире

Но в этом случае монтаж будет более сложным и специфическим.

Наиболее оптимальным считается подключение радиаторов отопления к центральной системе отопления, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев в зимнее время. Однако многие частные дома располагаются на определенном отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

https://youtube.com/watch?v=olrD9qxCAhM

Именно поэтому приходится создавать собственные автономные системы в частном доме. которые:

• должны обладать высоким КПД;
• при желании сделать все своими силами, можно просмотреть обучающее
• должны быть правильно сформированы и отрегулированы многочисленные узлы;
• монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
• должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

• правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
• грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
• правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.

Поэтому до того, как будет осуществлен монтаж всех элементов отопления, нужно сконцентрироваться на расчетах и выборе схемы подключения радиаторов отопления. Надо подобрать сами батареи, которые будут иметь нужный КПД и другие характеристики. Должны быть приобретены другие виды изделий, предназначенных для установки, причем они должны быть высокого качества. Сами работы должны выполняться своими руками только после тщательного изучения инструкции и видео с последовательными действиями.

Радиаторы отопления соединение. Устройство радиатора отопления

состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.

Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.

Схема радиатора отопления Источник mr-build.ru

Виды трубной системы

В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Для однотрубных систем сейчас можно установить специальные модули Радиплект и Радиплект Терм от Gibax, благодаря которым можно поддерживать температуру в домеилирежимами. Их монтаж достаточно прост, а минимальное количество соединений даст дополнительную гарантию на надежность соединений.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

Схема однотрубного отопления двухэтажного коттеджа Источник utepleniedoma.com

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Схема двухтрубного отопления коттеджа Источник ro.decorexpro.com

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Лучевая (коллекторная) схема отопления Источник firmacz.ru

Терморегулятор для радиатора отопления: конструкция и установка

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

Диагональное верхнее подключение

Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.

Подключение радиаторов отопления по диагонали. Двухтрубный

Применение двух труб помогает избавиться от главного недостатка, который имеет однотрубная подводка — неравномерный нагрев теплообменников. В двухтрубной разводке используются два трубопровода: первый подводит тепловой носитель к отопительным приборам, а второй работает в обратке, транспортируя охлажденную жидкость к котлу. Таким образом, температура последнего в двухтрубной системе теплообменника практически не отличается от параметров первого. Двухтрубная подводка не так часто применяется в коммунальном домостроении, в индивидуальном строительстве имеет несколько вариантов соединения, основные из них — тупиковый и попутный.

В тупиковом варианте включение радиаторных устройств производят последовательно от котла подающим и обратным трубопроводом, при этом чем дальше расположен обогреватель, тем по большему пути проходит до него тепловой носитель. Присоединение последней в цепи батареи происходит по самому длинному пути — это приводит к тому, что тепловые обменники при таком включении прогреваются неравномерно.

Правильное подключение радиаторов отопления при двухтрубной системе — применение попутной схемы Тихельмана, в которой рабочее тело в подающей и обратной линии двигается по замкнутому контуру в одном направлении (отсюда название — попутка). При ее реализации, в отличие от тупикового монтажа, где трубы как бы упираются в тупик на крайнем нагревателе и возвращаются обратно, используется круговая проводка. В этом варианте общая длина контура подачи и обратки, подходящего к каждому радиатору, одинакова вне зависимости от расстояния до котла — это способствует их равномерному прогреву.

Таким образом, попутка является наиболее выигрышной из всех рассмотренных выше разводок с точки зрения равномерности прогрева теплообменников — это помогает сэкономить финансовые средства на установке регулировочных элементов (терморегуляторов) в каждое отдельно стоящее устройство.

Параллельная разводка отопления. Самотечная система обогревания, достоинства и недостатки

В этом виде системы отопления частного дома горячая вода, подогретая внутри котла (обычно твердотопливного), движется наверх, после чего оказывается в отопительных батареях. От них тепло идет в помещение и снова направляется в обратный трубопровод. Из него уже попадает в нагревательный котёл. Постоянное движение нагретой воды обеспечивается необходимым наклоном подающего(прямого) трубопровода и обратки, а так же применением труб различного диаметра. Для подачи от котла используются трубы меньшего диаметра, а для обратки, трубопровода, в котором вода направляется в котёл, большего.

Самотечная схема разводки системы водяного отопления частного дома обладает специфическим устройством в виде открытого, соединённого с внешним пространством, расширительного бака, смонтированного вверху трубопровода. Бак предназначается для забора части воды при её нагреве, поскольку этот процесс сопровождается увеличением объема теплоносителя. Расширительный бак, заполненный водой, создаёт гидравлическое давление в системе отопления, нужное для движения жидкости.

При остывании воды её объем уменьшается. Часть жидкости из открытого бака снова поступает в систему трубопровода. При этом обеспечивается необходимая непрерывность циркуляции потока воды.

Соединение двух стальных радиаторов. Способы подключения радиаторов отопления

Отопительные радиаторы монтируются на стену, или, изредка, на пол. Предусмотрено несколько способов их подключения.

Сами способы разделяют по стороне подводки труб (боковое, нижнее) и по схеме подключения нескольких радиаторов одновременно (параллельное, последовательное, перекрестное).

Выбор конкретного варианта производится исходя из нескольких условий :

Рассмотрим способы подключения более подробно.

Боковое

Этот вариант самый простой распространенный, так как большинство моделей радиаторов имеют именно боковой выход патрубков. Так рассчитано производителем.

Боковое подключение удобно также тем, что отвинчивать гайки сбоку намного удобнее, чем снизу под корпусом прибора.

Помимо нижней подводки встречаются настенные радиаторы с верхней подводкой. Верхняя сторона обычно хорошо заметна, поэтому соединение будет на виду и такая схема применяется производителями редко. Технологически подключение при ней не отличается от вариантов при нижнем или боковом расположении.

Нижнее

Нижняя подводка труб наиболее часто используется, когда они проложены скрытно под штукатуркой. Нужно учитывать, что трубы с теплоносителем при прокладке даже в негорючих стенах требуют хорошей теплоизоляции.

Температура теплоносителя до 90 С не представляет пожарной опасности. Теплоизоляция сооружается для того, чтобы нагревался только радиатор, а не стена изнутри. При правильно спроектированной теплоизоляции КПД отопительной системы не падает.

Параллельное

Параллельно соединяют мощные секции. Преимущество этого способа — радиаторы хорошо отделены друг от друга.

Их можно заменять, ремонтировать, отключать, а работа всей отопительной сети не нарушается. Вариант часто используется в частных домах и автономных отопительных системах.

Последовательное

Последовательная схема выгодна, когда ставятся радиаторы небольшой мощности и в одной общей отопительной системе их большое количество.

В последовательной схеме достигается максимальная экономия соединительных трубопроводов. Именно поэтому ее можно часто видеть в централизованных сетях, в то время как двухтрубная параллельная схема там практически не встречается.

Перекрестное

Под перекрестной подразумевают комбинированную схему подключения с параллельным и последовательным соединением.

Вариант подходит, когда нужно использовать модели радиаторов различной мощности. По перекрестной схеме собираются многие централизованные системы отопления.

Нижнее подключение радиаторов отопления. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

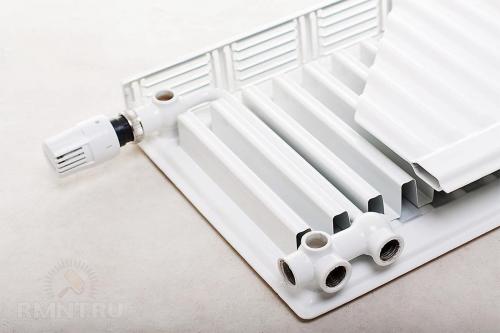

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные.

Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

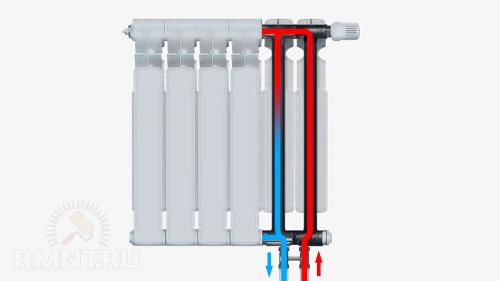

Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

Клапан для нижнего подключения радиатора

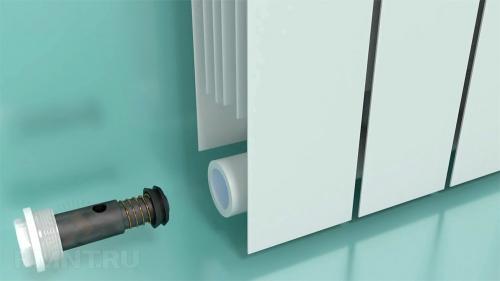

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

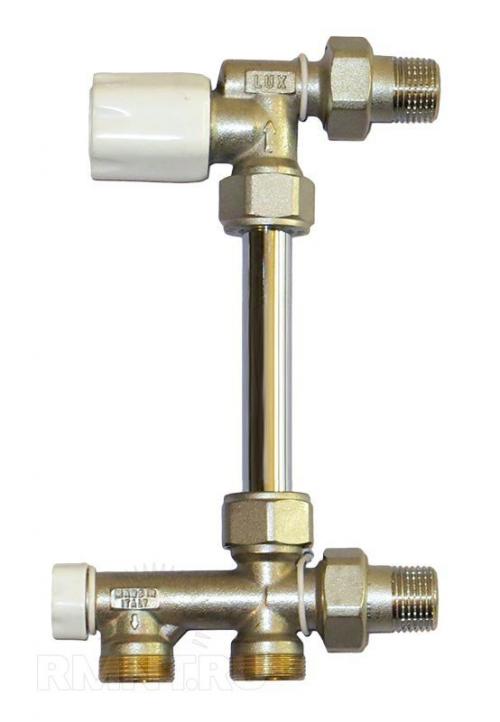

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Последовательное подключение стальных радиаторов. Последовательное соединение батарей отопления

Последовательное подключение радиаторов — наиболее популярный и экономичный вариант обогрева помещения, благодаря которому создаётся автономная, независящая от центральной, отопительная система.

Необходимый инструментарий

Для формирования такого соединения приборов отопления потребуются следующие составляющие:

• Трубы : для главной магистрали желательно выбирать трубопровод из стали, оцинковки или металлопластика с соответствующими диаметрами 2,2 см, 2,2 см и 2,6 см. А также допускаются к использованию полипропиленовые трубы, но только не в системе с тремя и более радиаторами. Отходящие от магистрали патрубки изготавливаются из тех же материалов, но имеют меньшие диаметры.

Фото 1. Металлопластиковые трубы разного диаметра в разрезе: видна прослойка из металла между двумя слоями пластика.

• Радиаторы : выбор необходимого оборудования осуществляется на основании личных предпочтений и советов специалиста. Для подобной схемы самым оптимальным считается 5 батарей , а для большего их количества требуется грамотно рассчитанный проект.
• Ленты для уплотнения резьбы на батареях.
• Термостатические клапаны для регулировки нагрева радиаторов.
• Фитинги для соединения труб между собой.

Непосредственными составляющими являются также расширительный бак и отопительный котёл.

Подготовительные действия

Перед началом процесса рассчитывается подробный проект системы отопления для каждого конкретного помещения.

Затем выбирается один из вариантов последовательного подключения: горизонтальный или вертикальный исходя из особенностей жилой площади и личных предпочтений.

Затем, ориентируясь на выбранный тип схемы, требуется определиться с теплоносителем. При вертикальной развязке лучше использовать антифриз, разбавленный в воде, а при горизонтальной — обычную воду.

Как подключить два радиатора отопления, схема

1. Изначально при последовательном соединении определяется месторасположение отопительного котла. Его располагают, как правило, в подвальном помещении на специальной противопожарной платформе. Над ним крепко фиксируется расширительный бак.

Внимание! Высота расширительного бака относительно котла должна составлять не менее трёх метров.

1. При этом продумывается грамотная настройка дымохода : тяга должна быть достаточной, а сам дым выходить наружу, не оставаясь внутри помещения.
2. После производится подключение магистрального трубопровода . Важно избегать изгибов при прокладке.
3. По периметру всего дома проходит труба, параллельно которой врезаются все батареи .

Фото 2. Схема последовательного подключения батарей в однотрубной системе с котлом и циркуляционным насосом.

1. Радиаторы размещаются под оконными проёмами.
2. Замыкаться такая схема должна на отопительном котле.

Внимание! Перед котлом рекомендуется поместить фильтр , очищающий теплоноситель от любых примесей.

1. А также необходимо предусмотреть элемент, через который будет производиться заполнение системы водой и её слив.
2. В последовательной схеме подключения, можно дополнять кранами и терморегуляторами каждую батарею.

При вертикальной обвязке в схему включают для принудительной циркуляции теплоносителя циркуляционный насос, а при горизонтальной — создаётся уклон трубы подачи, и перед каждым радиатором монтируется кран Маевского для удаления из системы излишков воздуха.

Плюсы и минусы последовательного подключения батарей

Плюсы последовательного подключения:

• низкая стоимость расходного материала;
• допускается использование любых видов радиаторов;
• при необходимости трубопровод заводится в «тёплый пол»;
• охват приборами отопления всего периметра комнаты;
• лёгкий монтаж;
• небольшое количество расходуемого материала.

Минусы:

• сложное проектирование процесса;
• высокий коэффициент потерь тепла : из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
• при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
• при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.
