Если говорить о конструкции радиаторов этого типа, то выделим два основных элемента — стальные трубы и панели из алюминия. Именно они составляют конструкцию этих изделий. Это и обеспечивает эффективность передачи тепла. Сердечник биметаллических радиаторов, характеристики которых важны для любого потребителя, нагревает алюминиевую оболочку при прохождении по нему горячей воды. От них тепло переходит к воздуху в помещении.Алюминиевая оболочка обеспечивает биметаллическим радиаторам прекрасный вид, а помимо этого способствует эффективной передаче тепла. Вдобавок к этому батарея имеет небольшой вес благодаря алюминию, который сам по себе является легковесным металлом. Это обеспечивает дополнительный комфорт при монтаже этих изделий. Корпус биметаллической батареи имеет замысловатую форму, что положительно отражается на внешнем виде изделия, а помимо этого обеспечивает прекрасные свойства батареи в плане теплоотдачи.

Чтобы познакомиться с техническими характеристиками биметаллического радиатора, достаточно заглянуть в паспорт изделия. Они могут быть разными. Все зависит от модели. Производитель – тоже важный фактор, влияющий на характеристики изделия.

В настоящий момент в магазинах предлагаются биметаллические радиаторы двух видов:

• радиаторы, являющиеся биметаллическими на 100%. Как это следует понимать? Такие изделия имеют стальной сердечник из труб , который окружает оболочка из алюминия. Их главная техническая характеристика – повышенная прочность. В процессе их эксплуатации возникновение протечек исключено. Такие радиаторы выпускают в основном итальянские компании: Global Style и Royal Thermo BiLiner. Производством биметаллических батарей занимаются и отечественные компании, например, Сантехпром БМ;
• полубиметаллические радиаторы – изделия, которые являются биметаллическими лишь наполовину. Сталь при их изготовлении используется только для труб. Они усиливают вертикальные каналы этих батарей. При этом алюминий частично контактирует с водой. Главное их достоинство состоит в том, что они на 10% лучше , по сравнению с биметаллическими, отдают тепло. Другой их плюс — более низкая на 20% цена.

Выпуском радиаторов этого типа занимаются следующие компании:

• Rifar, Россия;
• Gordi, Китай;
• Sira; Италия.

У специалистов, даже после сравнения технических характеристик двух типов этих изделий, нет единого мнения насчет того, какие из них лучше подходят для централизованной системы отопления, а какие — оптимальный вариант для автономной системы в частном доме.

Одна из важных характеристик биметаллического радиатора, делающая его хорошим решением для централизованной системы обогрева состоит в том, что он не боится химии , которую добавляют в воду городские службы. Однако в условиях повышенного давления, алюминий заметно превосходит сталь. Единственное, в чем согласны эксперты, так это в том, что, если в вашем доме используются старые отопительные трубы, то при замене радиатора выбор лучше сделать в пользу биметаллических батарей.

Мощность радиатора отопления. Теплоотдача радиаторов отопления — таблица сравнения чугунных, биметаллических, алюминиевых и стальных батарей

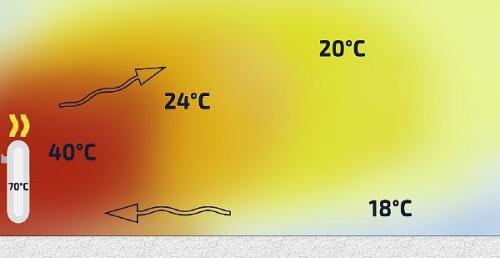

Теплоотдача радиатора отопления, это коэффициент, определяющий поступающее количество тепла от отопительного прибора в единицу времени и измеряется в Вт/(м²·К).

Технический параметр является основным показателем эффективности радиатора для создания комфортной климатической атмосферы в помещении. Величину данной характеристики изготовитель теплотехники обязан указывать в сопроводительной документации своих изделий.

Мощность радиаторов отопления рассчитывают в ваттах . Некоторые производители заявляют на свою продукцию такой параметр, как мощность теплового потока, выраженную числом в кал/час. Чтобы перевести показатель в ватты, пользуются нормативом, где 1 Вт = 859,845 кал/час .

Теплопередачу одной секции или панели водяного отопления рассчитывают с учётом первичных и вторичных факторов. Сюда относятся материал изготовления, температура теплоносителя, площадь теплообмена, схема подключения прибора, его местоположение и др. Если батарея представляет собой несколько секций или не разборный панельный прибор, то мощность рассчитывается и указывается производителем сразу на всё изделие.

Как рассчитать теплоотдачу радиаторов отопления на квадратный метр

В сопроводительной документации потребитель найдёт тепловую мощность одной секции или целой панели определённых габаритов. Данные параметры довольно относительные и на 100% доверять им не стоит. Они требуют дополнительной доводки до реальных величин. Чтобы это выяснить, необходимо сделать расчёт теплопроводности радиатора.

Прежде нужно избавиться от такого распространённого мнения, что алюминиевые батареи обладают самой высокой теплоотдачей по причине характеристики цветного металла. Сразу стоит возразить, что батареи изготавливают не из чистого алюминия, а из его сплава с кремнием – силумина, показатели которого значительно ниже.

Отчасти то же самое можно сказать о стальных, биметаллических и чугунных радиаторах. Указанные параметры мощности в паспорте отопительного прибора соответствуют истине, когда разница между средней температурой теплоносителя и температурой воздуха в помещении составляет 70⁰С. Такое явление называется температурным напором и обозначается знаком – Δt. Расчёт производят по формуле:

Если следовать логике производителя, то результат расчёта должен равняться 70 градусам. Тогда, как среднюю температуру теплоносителя, можно рассчитать по формуле:

Например, основываясь на заявленной изготовителем тепловой мощности одной биметаллической секции – 200 Вт, Δt = 70⁰С, средней комнатной температуре – 22⁰С, получим результат:

С учётом нормативной разницы в 20 градусов между подачей и обраткой определяют их значение по отдельности:

t_подачи= (184 + 20)/2 = 102⁰С

t_{обратки}= (184 — 20)/2= 82⁰С

Настоящий расчёт теплоотдачи показывает, что одна секция способна выдать 200 Вт при условии, что вода в подающей трубе должна кипеть, а в выпускной патрубок теплоноситель будет покидать с температурой 82 градуса.

Такое явление на практике просто невозможно. Дело в том, что бытовые водонагревательные котлы не способны нагреть воду выше 80 градусов. Даже при этих максимальных условиях, теплоноситель войдёт в радиатор с максимальной температурой около 77⁰С, а Δt составит примерно 40⁰С. Отсюда делают вывод, что реальная теплоотдача одной секции биметаллического радиатора будет не 200, а всего 100 Вт.

Чтобы упростить расчёт, можно воспользоваться таблицей теплоотдачи с понижающими коэффициентами. Для этого по вышеуказанной формуле, используя запланированную температуру в доме и теплоносителя, рассчитывают Δt.

Таблица значений понижающих коэффициентов

Таблица 1.

По таблице находят соответствующий коэффициент и умножают его на паспортную величину тепловой мощности 1 секции биметаллического радиатора. То, есть в рассматриваемом случае на обогрев 1 м²помещения придётся теплоотдача в размере 200 Вт х 0,48 = 96 Вт.

Для обогрева 10 м²площади потребуется приблизительно 1 кВт тепловой мощности, а нужное количество секций будет равно 1000/96 = 10,4 штук. Если в помещении два окна, то следует установить под ними две батареи по 10 и 11 секций каждая.

Нормы отпуска тепловой мощности

Во время проектирования систем теплоснабжения зданий и сооружений руководствуются нормативным документом СП 60.13330.2016. Свод правил регламентирует, в том числе, разработку систем внутреннего теплоснабжения в помещениях вновь возводимых и реконструируемых зданий и сооружений. СП был разработан на основе требований СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. На их основе была принята норма отпуска тепловой мощности в размере 1 кВт для помещения площадью 10 кв.м., с высотой потолка до 3 метров, одной наружной стеной и одним окном.

При корректировке первоначальных условий обогрева помещения в ту или иную сторону (большая или меньшая площадь, другое количество окон и др.) для точного определения номинальной теплоотдачи в расчёт вводят поправочные коэффициенты:

К1 – строение окон

• двойная рама – 1,27;
• стеклопакет двойной – 1,0;
• стеклопакет тройной – 0,85.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/moshchnost-chugunnyh-radiatorov-otopleniya-faktory-kotorye-vliyayut-na-pokazateli

Биметаллические радиаторы срок службы. Монолитные или секционные?

Внешняя и внутренняя части биметаллических радиаторов соединяются путем заливки алюминия в специальные формы, куда помещен стальной (медный) сердечник. Операция производится под высоким давлением. Таким образом может быть изготовлена как единая монолитная конструкция, так и сборная секционная.

В первом случае теплообменный корпус отливают по уже готовому сварному коллектору, получая батарею, в которой потенциальные места протечек, за неимением стыков, отсутствуют как таковые. Радиаторы второго типа собирают из отдельных секций, скрепляя горизонтальные участки труб стальными ниппелями через термостойкие (до 200⁰С) уплотнительные кольца. Недостатки подобных моделей очевидны: монтажные узлы чувствительны к качеству теплоносителя и скачкам давления в системе, что может привести к появлению очагов коррозии на алюминиевом корпусе и протечкам. Однако сборные радиаторы ремонтопригодны и позволяют без проблем заменить вышедшую из строя секцию, а вот при неполадках с монолитными устройствами сделать это будет невозможно. Впрочем, срок службы последних, по утверждению производителей, составляет до полувека, а залогом их надежности является сама литая конструкция. Для сравнения: рабочее давление у некоторых «монолитов» может достигать 100 атм, а у секционных приборов оно находится в пределах 16–35 атм (правда, и этих значений с запасом хватает как для городских, так и для автономных систем отопления со штатным давлением порядка 14 и 10 атм соответственно). Эксплуатационный ресурс сборных радиаторов тоже немалый — 25–30 лет.

Биметаллические радиаторы теплоотдача. Теплоотдача и способ подключения

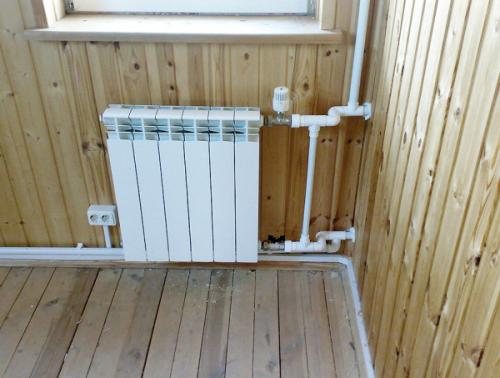

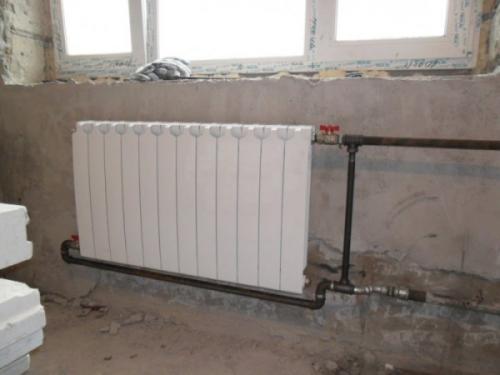

Правильно подобранное количество секций радиатора для определенной комнаты – это только половина работы. Оставшаяся часть – найти оптимальный способ подключения отопительного прибора, чтобы он в полной мере смог показать свои качества. Итак, придется выбирать из таких вариантов:

Самый оптимальный вариант подсоединения не только биметаллического радиатора, но и любого другого. Именно этот показатель теплоотдачи вы можете видеть в паспорте устройства.

В данном случае теплоноситель попадает в радиатор сверху, полностью проходит по всем его секциям и уходит с этой же стороны снизу.

Неплохой вариант и полностью себя оправдывает только для батарей с большим количеством секций, а именно — > 12 штук. Нагретая вода поступает в устройство с одной стороны сверху, проходит по каналам и выходит через нижний радиаторный выход с другой стороны.

В данном случае вы сможете максимально снизить возможные теплопотери и добиться необходимого результата.

Используется в том случае, когда по проекту трубопровод отопительной системы скрыт в полу. Инструкция подключения следующая: вход – с одной стороны в нижнее отверстие устройства, выход – из нижнего отверстия с другой стороны.

Как показывает опыт, в этом случае придется добавить секцию, так как потери тепла составят в пределах 10%.

Данное подключение представляет собой последовательное соединение радиаторов отопления. Теплопотери могут при этом достичь 40%, поэтому использовать в системах автономного отопления не рекомендуем, иначе цена тепла будет неподъемной.

Теплоотдача одной секции биметаллического радиатора при двухтрубном прямом одностороннем подключении самая максимальная

Можно сделать вывод, что:

• если вы хотите добиться максимальной теплоотдачи от отопительных приборов со стандартным количеством секций 7-10 . необходимо ориентироваться на прямое одностороннее их подключение к центральному отоплению;
• в том случае, когда площадь помещения достаточно большая и требуется производить монтаж радиаторов с количеством секций превышающим 12 . подойдет диагональное включение прибора в двухтрубной системе (подача + обратка).

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/bimetallicheskie-radiatory-konstruktivno-sostoyat-iz-kak-ustroeny-bimetallicheskie-radiatory

Сравнительные характеристики биметаллических радиаторов. Лучшие биметаллические радиаторы отопления 2022

Стильный внешний вид, уют и комфорт в доме в зимнее время года, приемлемая стоимость и продолжительный срок эксплуатации. Именно за эти характеристики покупатели предпочитают биметаллические радиаторы отопления. КП составила рейтинг топ-10 устройств

Лучшие биметаллические радиаторы отопления. Фото: shutterstock.com

Сложно себе представить современную квартиру без радиатора отопления. Спрос на эти устройства достаточно высок. Производители вовсю стремятся удивить конечного потребителя эргономичностью, оригинальным дизайном, качеством, и даже весом устройства. В сегодняшней подборке мы намерены тщательно изучить биметаллические радиаторы отопления. Данный прибор имеет ряд существенных отличий от своих аналогов. В частности, в конструкции устройства используются одновременно два металла: сталь и алюминий. Последний обеспечивает устройству высокую теплоотдачу и прочность, а сталь делает радиатор устойчивым к коррозии. Внешне отличить биметаллический радиатор от обычного алюминиевого прибора довольно проблематично. Они выглядят абсолютно одинаково. Основное отличие кроется внутри. Алюминиевые пластины устройства крепятся к сердечнику радиатора, который выполнен из стальных труб.

КП тщательно проанализировала предложения от производителей и составила рейтинг топ-10 биметаллических радиаторов отопления 2022.

Выбор редакции

1. Радиатор биметаллический Royal Thermo BiLiner 500 (средняя цена 2 800 рублей)

На первом месте нашего рейтинга расположился радиатор биметаллический Royal Thermo BiLiner 500 . Данное устройство окрашивается сверхстойкой 7-уровневой краской. Это предотвращает появление сколов и трещин на поверхности. Производители продумали и дизайнерскую часть. Так, радиатор выпускается в трех различных цветах (белом, черном и сером). Он отлично впишется в любой интерьер. Гарантия на устройство составляет 25 лет.

Основные характеристики

Плюсы и минусы

Очень большой гарантийный срок, высокая теплоотдача, качественное покрытие

Есть вероятность брака резьбы, некачественная сборка

Показать еще

2. Радиатор биметаллический Rifar Monolit 500 (средняя цена 3 100 рублей)

Данное устройство состоит из 10 секций, которые позволяют максимально реализовать нагревательный потенциал. Помимо этого, для соединений используется отличающаяся высокой надежностью контактно-стыковая сварка. Радиатор Rifar Monolit 500 идеально подойдет для отопления частных домов, административных и общественных учреждений. Устройство выпускается в двух цветах (черном и белом).

Характеристики радиаторов отопления. Виды радиаторов отопления: плюсы и минусы, какой выбрать для квартиры или частного дома

Давно минули те времена, когда все виды радиаторов отопления сводились к весьма скудному ассортименту отопительных приборов. Первыми из них, появившимся на закате Российской империи, были чугунные батареи. Это были литые вертикальные цилиндры, соединённые перемычками, неказистого вида.

Во времена СССР, когда шла интенсивная застройка панельными пятиэтажками — хрущёвками, их системы водяного отопления оснащались маломощными устройствами конверторного типа. Были ещё и другие конструкции, но их количество было таким незначительным, что об этом не стоит упоминать.

В наши дни, когда сфера гражданского строительства отдана в руки частного капитала, не только само зодчество стало реализовываться в самых разнообразных формах, но и отопительные приборы, как и всё остальное сопутствующее оборудование, стали производится в большом ассортименте разных моделей. Современному потребителю порой трудно разобраться в их преимуществах и недостатках и сделать правильный выбор прибора для себя.

В данной статье читатель найдёт для себя полезную информацию о том, какие бывают радиаторы отопления, их технические характеристики, из какого материала они состоят, их плюсы и минусы и как правильно рассчитать оптимальное количество секций.

Также посетитель сайта узнает, какие бывают способы подключений батарей, особенности их монтажа. Здесь можно будет оценить внешний вид радиаторов и узнать примерную стоимость приборов отопления от известных производителей.

Стальные радиаторы

К стальным радиаторам относят конструкции из сочленённых проточных сосудов, которые называют секциями. Их может быть в одном радиаторе от двух и более штук.

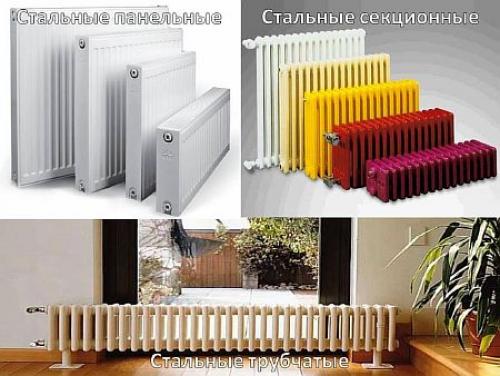

Выпускают стальные отопительные приборы двух видов — это панельные и трубчатые батареи.

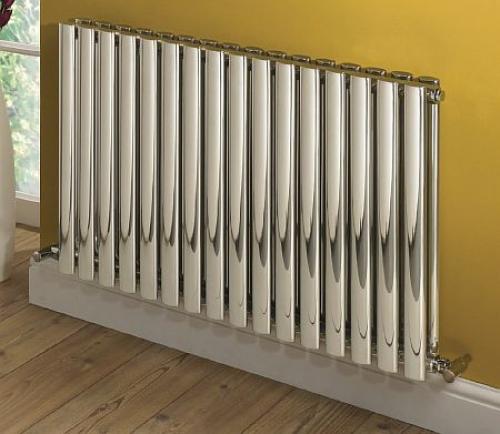

Трубчатые

По своему внешнему виду они напоминают своих чугунных собратьев. Секции также соединяются поэлементно фитингами в единый отопительный прибор.

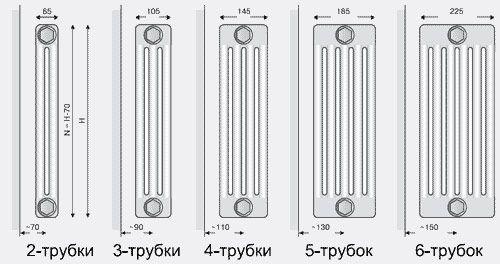

Особенностью является то, что они могут представлять собой блоки от 2-трубных до 6-трубных секций.

Панельные

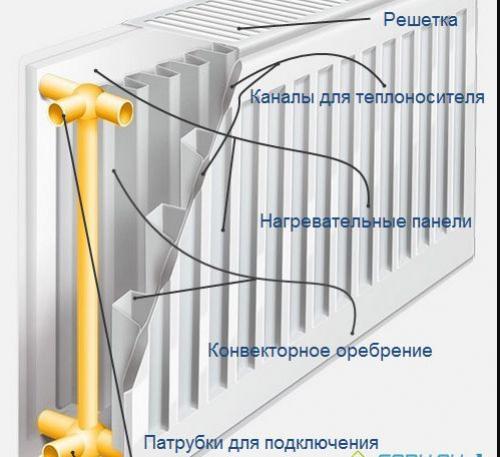

Радиаторы панельного типа могут принимать самые разные конструктивные формы. Это штампованные стальные панели с вертикальными каналами, сообщающиеся с верхним и нижним горизонтальными сосудами. Они могут быть однорядными, двухрядными и трёхрядными с одно или двухрядным конвектором между панелями.
