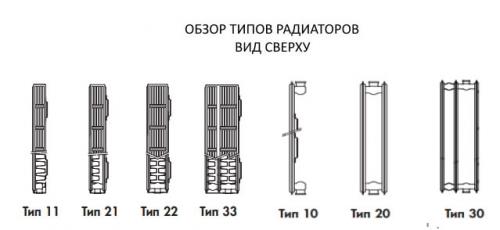

Сравнительная схема устройства отопительных приборов
Отличий между перечисленными модификациями немного, но они есть, и они существенные.
В соответствии с общепринятыми международными стандартами, первая цифра в маркировке стальных батарей обозначает количество панелей, применённых в конструкции. Таким образом в одиннадцатом типе – это одна панель, в то время как тип 22 – это две панели и соответственно тип 33 – это три панели.
Второе отличие заключается во второй цифре, которая обозначает количество применённых конвекторов.
Конвектор, в данном случае, это трубчатый змеевик, который либо приварен к панели, либо заключён между двумя близкорасположенными панелями. Несложно понять, что одиннадцатый тип оснащен одним змеевиком, тогда как в 22 типе два змеевика, а в 33 типе три змеевика.

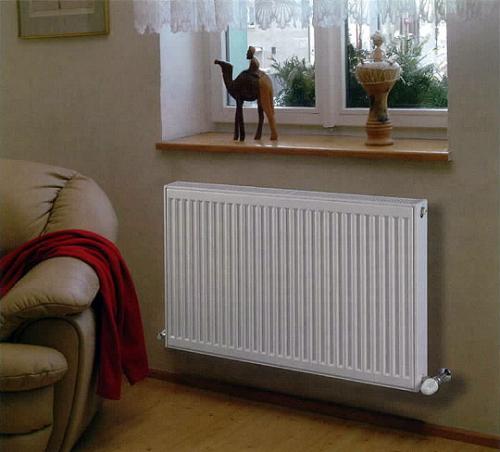

Панельный радиатор в классическом интерьере
По идее, чем больше конвекторов, тем лучше, так как нагретый воздух будет быстрее циркулировать в рамках отапливаемого помещения. С другой стороны, габариты конвектора и его эффективность должны соответствовать габаритам основной панели. В устройствах одиннадцатого типа это сочетание приемлемо и наличия одного конвектора более чем достаточно при толщине устройства не более 5 см.
Кстати, наряду с перечисленными модификациями, есть устройства 20 типа. В этих сооружениях применены только греющие панели без конвектора. Разумеется, такие батареи существенно проигрывают одиннадцатому типу в плане энергоэффективности. Но оборудование без интегрированного конвектора имеет немаловажное преимущество, а именно, оно меньше аккумулирует пыль.
Мощность стального радиатора 22 типа. Свойство теплоотдачи
Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:
- Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
- За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
- Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
- Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.
Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.
Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.
Последствиями неправильно подобранного обогревателя являются:
- Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
- Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
- Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».
Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.
Радиаторы тип 11 ил. Типы панелей
Выше мы описали стандартную наиболее распространенную конструкцию. Всего существует 7 типов стальных панельных радиаторов отопления, которые отличаются лишь наличием конвекционных ребер, количеством стальных панелей и, соответственно, шириной.
Тип панельного отопительного прибора обязательно указывается в его названии. Например: Buderus Logatrend VK-Profil 22 (500×2000 мм) – число после названия модели и есть ее тип (22); Kermi FKV 11 (500×1100 мм) – радиатор 11 типа. Рассмотрим особенности каждого типа.
| 10 тип | Состоит из одной плоской стальной панели, по каналам которой циркулирует теплоноситель. Из-за отсутствия конвекционных ребер и наличия лишь одной панели уступает стандартным моделям 22 типа в теплоотдаче на 40-60%. Но такая конструкция имеет и массу преимуществ: более низкая стоимость, отсутствие циркулирующего воздушного потока, разносящего пыль, очень компактные габариты и простота в уходе в виду отсутствия множества поверхностей сложной формы. Панели рекомендованы к установке в детских комнатах, детских и лечебных учреждениях. | 46-48 | |
| 11 тип | Состоит из 1 панели 1 зафиксированного на ней с тыльной стороны конвекционного листа с ребрами П-образной формы. По сути является половиной стандартного 22-го радиатора. Конструкция теряет около 35-50% теплоотдачи в сравнении со стандартной, стоит все так же относительно недорого, но уже переносит пылевые массы и требует более тщательного ухода | 61-64 | |
| 20 тип | Состоят из двух панелей внутри которых циркулирует теплоноситель. Панели соединены решеткой сверху и стенками по бокам. За счет отсутствия конвекции уступает в теплоотдаче 30-35% стандартной конструкции, но не переносит пыль и прост в уходе. | 66-84 | |
| 21 тип | Имеет 2 панели и 1 конвектор, зафиксированный изнутри передней. Теряет всего около 8-10% тепловой мощности, однако стоит в среднем на 15-25% дешевле. Некоторые модели имеют более компактные размеры. | 76-102 | |
| 30 тип | Конструкция состоит из 3 панелей, наполненных теплоносителем, соединенных патрубками, боковыми стенками и верхней решеткой. Не уступают стандартному 22 типу в показателях теплоотдачи, при этом не переносят пыль в процессе конвекции, более просты в уходе, но стоят на 25-35% дороже. | 152-153 | |
| 33 тип | Состоит из 3 панелей и 3 конвекторов, по сути к внешней стороне стандартной конструкции добавлена еще одна панель с конвектором. Имеют повышенную на целых 50-65% в сравнении с 22 типом теплоотдачу. Рекомендуется к установке в помещения частных домов или дачи с большой площадью пола и остекления, в 2-х уровневые квартиры. |
Типы радиаторов отопления 11. Стальной радиатор 22, 11, 33… Типы панельных радиаторов
Конструкция стальных панельных радиаторов кардинально отличается от секционных алюминиевых или биметаллических. Хотя принцип работы один и тот же - повышение температуры в помещении за счет проходящего через него горячего теплоносителя. При выборе отопительных приборов, в общении с продавцами и монтажниками часто придется слышать фразу “ стальной радиатор 22 ” (или 33, 11, 10, 21). Что это значит и как учитывать при выборе?
Типы стальных панельных радиаторов
Конструктивно стальные радиаторы состоят из одной или нескольких панелей и приваренных к ним П-образных конвекторов. По панелям протекает теплоноситель, а конвекторы служат для повышения теплоотдачи (увеличения тепловой мощности) оборудования. Для присоединения труб отопления на радиаторе предусмотрены специальные патрубки. На приборах с боковым подключением четыре патрубка - по два с каждой стороны, сверху и снизу. На приборах с подключением снизу - два патрубка под специальный двойной фитинг (“бинокль”) располагаются рядом снизу, посредине или сбоку. Поверх радиатора установлена декоративная решетка.
Тип стального радиатора определяется количеством панелей и конвекторов. В ассортименте продавцов и производителей можно встретить следующие типы (в порядке уменьшения спроса):
- 22
- 11
- 33
- 21
- 10
- 20
- 30
Первая цифра указывает на количество панелей, вторая - конвекторов.
Рассмотрим конструкцию на примере нескольких приборов.
Стальной радиатор 22
Стальной панельный радиатор тип 22 имеет две панели и два ряда конвекторов. Конвектора расположены между панелей. К лицевой панели они приварены сзади, к задней - спереди. Тип 22 получил наибольшее распространение, так как в нем удачно сочетаются хорошая тепловая мощность и сравнительно компактные размеры.
Стальной радиатор 11
Радиатор 11-го типа имеет одну панель и один ряд конвекторов. П-образные конвекторы приварены к задней плоскости панели, практически не видны. Такие радиаторы среди других типов (кроме 10) имеют меньшую тепловую мощность при аналогичных размерах. Часто устанавливаются в коридорах, санузлах и т. п.
Стальной радиатор 20
Радиатор тип 20 выполнен из двух панелей и без конвекторов. Такие приборы часто устанавливаются в местах с повышенными санитарными требованиями - на них собирается значительно меньше пыли.
На что обратить внимание при выборе типа радиатора
Для отопления помещения приборы подбираются по тепловой мощности. Она может быть одинаковой для радиаторов разных типов в зависимости от их размеров - длины, высоты, глубины. Например, примерно одинаковую мощность для режима 90/70/20 по EN442, около 1300 Вт, будут иметь стальные радиаторы STELRAD СОМРАСТ (боковое подключение) высотой 500 мм:
- тип 33 длиной 500 мм;
- тип 22 длиной 700 мм;
- тип 11 длиной 1200 мм.
Таким образом, при выборе типа стального радиатора у владельца есть возможность манипулировать между глубиной и длиной. Для узкого окна подойдет 33 тип. Тип 11 лучше для широкого окна, он меньше отступает от стены. Стальной радиатор 22 типа - самый распространенный. Его глубина примерно как у секционного - 100 мм, в нем хорошо сочетаются размер и производительность.
