Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Теплоотдача секции радиатора. Расчет тепловой мощности

Для организации обогрева помещений необходимо знать требуемую мощность на каждое из них, после чего произвести расчет теплоотдачи радиатора. Расход тепла на обогрев комнаты определяется достаточно простым способом. В зависимости от расположения принимается величина теплоты на обогрев 1 м3 комнаты, она составляет 35 Вт/ м3 для южной стороны здания и 40 Вт/ м3 – для северной. Реальный объем помещения умножается на эту величину и получаем требуемую мощность.

Внимание! Приведенный метод подсчета необходимой мощности является укрупненным, его результаты учитываются только в качестве ориентира.

Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя. В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС.

Исходя из нашей таблицы, теплоотдача одной секции биметаллического радиатора с межосевым размером 500 мм составляет 204 Вт, но только при температуре в подающем трубопроводе 105 ºС. В современных системах, особенно индивидуальных, настолько высокой температуры не бывает, соответственно, и отдаваемая мощность уменьшится. Чтобы узнать реальный тепловой поток, нужно вначале просчитать параметр DT для существующих условий по формуле:

DT = (tпод + tобр) / 2 – tкомн, где:

• tпод – температура воды в подающем трубопроводе;
• tобр – то же, в обратке;
• tкомн – температура внутри комнаты.

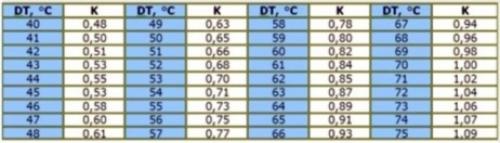

После этого паспортная теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT по таблице:

Например, при графике теплоносителя 80 / 60 ºС и комнатной температуре 21 ºС параметр DT будет равен (80 + 60) / 2 – 21 = 49, а поправочный коэффициент – 0.63. Тогда тепловой поток 1 секции того же биметаллического радиатора составит 204 х 0.63 = 128.5 Вт. Исходя из этого результата и подбирается количество секций.

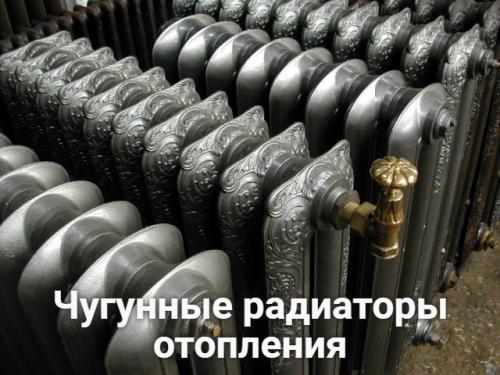

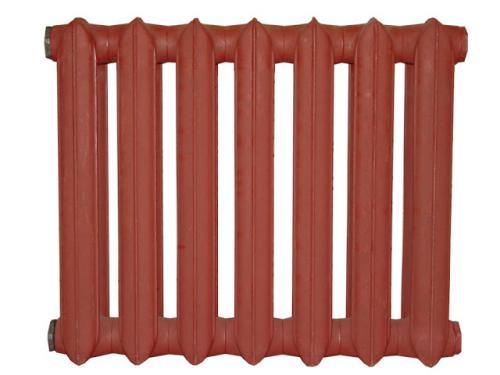

Мощность советских чугунных батарей. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

Казалось бы, пришедшие в обиход ещё в 1857 году чугунные радиаторы отопления уже должны «уходить в прошлое». По крайней мере изготовители биметаллических и алюминиевых устройств в этом уверены. Однако эти старые, но проверенные временем конструкции готовы удивлять своих владельцев работоспособностью, креативным дизайном и другими характеристиками. Поэтому радиаторы отопления из чугуна заслуживают отдельного рассмотрения, о них в статье нам расскажет мастер сантехник .

Технические характеристики

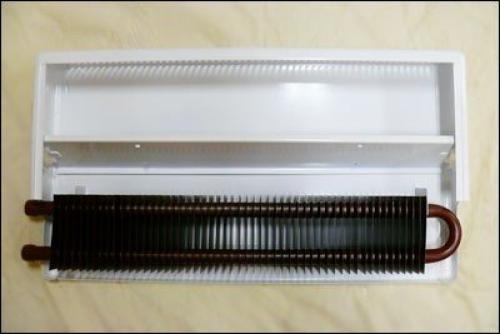

Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.

Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.

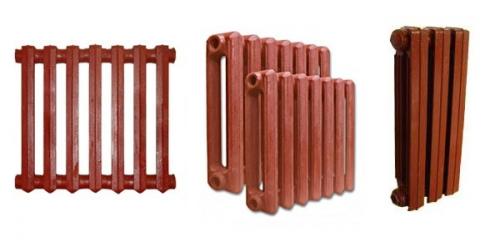

Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам.

Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше.

Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.

Чугун намного дольше способен удерживать тепло и источать полезную энергию. Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией (ЕЦ) теплоносителя .

Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.

Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер. Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.

Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара . Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.

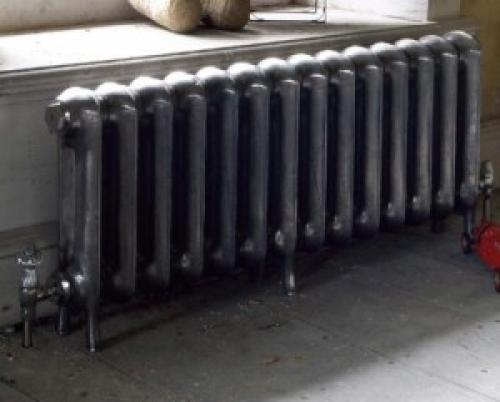

Сколько воды в одной секции чугунной батареи советского образца. Техническая характеристика

Сколько киловатт в одной секции чугунного радиатора, и какие размеры должна иметь вся батарея? Эти вопросы достаточно важны.

Производительность

Перед установкой следует понимать, сколько кВт в 1 секции чугунного радиатора. Это позволит выбрать их оптимальное количество для помещения конкретных объёмов. Кроме этого следует ознакомиться и с другими немаловажными параметрами, для чего мы возьмём в качестве примеров наиболее распространённые модели:

Теперь, зная сколько кВт в одной секции чугунного радиатора, легко определиться и с их необходимым количеством.

Совет: если самостоятельный расчет количества секций чугунного радиатора доставляет трудности, то вы всегда можете воспользоваться одним из он-лайн калькуляторов, имеющихся в интернете.Там вам достаточно будет ввести габариты вашего помещения и указать выбранную модель батареи.

Ещё важно учитывать метод подключения труб, что также влияет на производительность батареи:

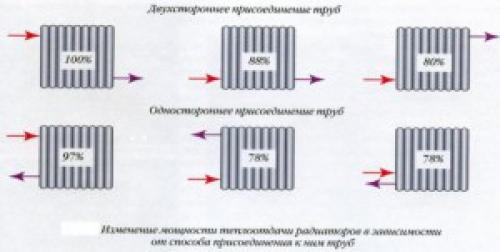

Наглядная демонстрация эффективности разных способов подключения труб

Как видно на рисунке, наиболее эффективным является двустороннее присоединение труб. При этом необходимо подачу осуществлять поверху с одной стороны, а отток понизу с другой, что полностью соответствует школьному курсу физике, из которого все помнят, что тёплая жидкость поднимается, а холодная опускается. То есть,войдёт сверху, остынет и выйдет через нижнее отверстие, максимально отдав своё тепло.

Если же пренебречь таким правилом, то можно будет наблюдать такой результат:

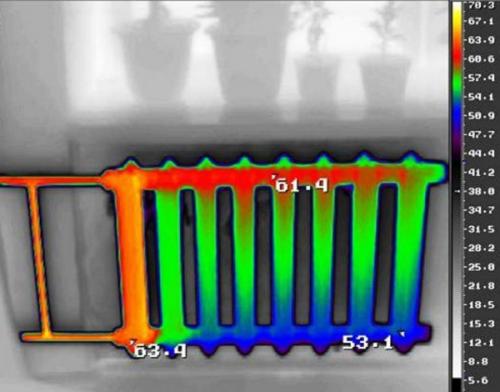

Распространение тепла в батареи с односторонним подключением

Здесь мы наблюдаем холодный угол, значительно снижающий теплоотдачу системы.

Но на этом важные технические характеристики секции чугунного радиатора не заканчиваются. Количество секций мы рассчитали, но нужно ещё иметь представление о весе и объёме конструкции.

Масса и размеры

Массу и объем секции чугунного радиатора можно узнать из следующей таблицы:

Маркировка	Объем одной секции чугунного радиатора, л	Линейные размеры одной секции, мм	Масса одной секции, кг
ЧМ3	0,95-1,38	Высота – 370-570; Ширина – 90; Глубина – 120	4,8-7

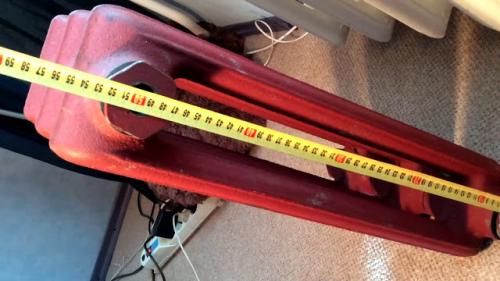

Зная размер секции чугунного радиатора, вы сможете в любой момент рассчитать и его общую площадь, что даст представление о занимаемом им на стене месте.

Для этого делаем следующее:

• Для этого сначала находится площадь секции радиатора чугунного, путём перемножения её высоты и ширины между собой.
• Затем полученное число снова умножаем, но на этот раз уже на количество секций, которое чаще всего составляет 7-12 штук.

Подставим значения марки ЧМ1: 370×80=29600 мм2, что составляет примерно 0,03 м2. Допустим батарея состоит из семи секций, тогда: 0,03×7=0,21 м2. Именно такой участок стены потребуется для размещения рассматриваемого чугунного радиатора.

Площадь стены, предназначенную под монтаж батареи лучше рассчитать заранее

Вес работающего чугунного радиатора также понадобиться для того, чтобы правильно подобрать кронштейны для его крепления. Возьмём ту же марку и среднее значение массы одной секции: 4×7=28 кг. Но с учётом того, сколько воды в одной секции чугунного радиатора (снова возьмём среднее значение), пересчитываем и получаем: 28+7×0,8=34. Плюс следует ещё учесть возможные температурные расширения материала. В итоге, крепежи лучше всего подбирать с расчётом на то, чтобы они спокойно смогли удержать конструкцию, массой 40 кг.

Источник: https://alyuminievye-batarei.aystroika.info/stati/skolko-litrov-vody-v-odnoy-sekcii-bimetallicheskoy-batarei-ustroystvo-bimetallicheskih

Максимальное количество секций чугунного радиатора. Биметаллические радиаторы

Секционные биметаллические радиаторы изготавливаются из двух компонентов – это сталь и алюминий. Их внутренняя основа состоит из прочной стали, выдерживающей высокое давление, стойкой к гидроударам и агрессивному теплоносителю . Поверх стального сердечника методом литья под давлением наносится алюминиевая «рубашка». Именно она и отвечает за высокую теплоотдачу. В результате у нас получается эдакий бутерброд, стойкий к любым негативным воздействиям и характеризующийся приличной тепловой мощностью.Теплоотдача биметаллических радиаторов зависит от межосевого расстояния и от конкретно выбранной модели. Например, устройства от компании Rifar могут похвастаться тепловой мощностью до 204 Вт при межосевом расстоянии 500 мм. Аналогичные модели, но с межосевым расстоянием 350 мм, отличаются тепловой мощностью 136 Вт. Для небольших радиаторов с межосевым расстоянием 200 мм теплоотдача составляет 104 Вт.

Теплоотдача биметаллических радиаторов от других производителей может отличаться в меньшую сторону (в среднем 180-190 Вт при расстояние между осями 500 мм). Например, максимальная тепловая мощность батарей от Global составляет 185 Вт на секцию при расстояние между осями 500 мм.

Алюминиевые радиаторы

Тепловая мощность алюминиевых устройств практически ничем не отличается от теплоотдачи биметаллических моделей. В среднем она составляет около 180-190 Вт на секцию при расстояние между осями 500 мм. Максимальный показатель достигает 210 Вт, но нужно учитывать высокую стоимость таких моделей. Приведем более точные данные на примере Rifar:

• межосевое расстояние 350 мм – теплоотдача 139 Вт;
• межосевое расстояние 500 мм – теплоотдача 183 Вт;
• межосевое расстояние 350 мм (с нижней подводкой) – теплоотдача 153 Вт.

Для продукции других производителей данный параметр может отличаться в ту или иную сторону.

Алюминиевые приборы ориентированы на использование в составе индивидуальных систем отопления . Они выполнены в простом, но привлекательном дизайне, отличаются высокой теплоотдачей и работают при давлении до 12-16 атм. Для установки в централизованных системах отопления они не годятся в связи с отсутствием стойкости к агрессивному теплоносителю и гидроударам.

Проектируете отопительную систему в собственном домовладении? Советуем приобрести для этого алюминиевые батареи – они обеспечат качественный обогрев при их минимальных размерах.

Стальные пластинчатые радиаторы

Алюминиевые и биметаллические радиаторы имеют секционную конструкцию. Поэтому, используюя их, принято учитывать теплоотдачу одной секции. В случае с неразборными стальными радиаторами учитывается теплоотдача всего устройства при определенных размерах. Например, теплоотдача двухрядного радиатора Kermi FTV-22 с нижней подводкой высотой 200 мм и шириной 1100 мм составляет 1010 Вт. Если мы возьмем панельный стальной радиатор Buderus Logatrend VK-Profil 22-500-900, то его теплоотдача составит 1644 Вт.Проводя расчет радиаторов отопления частного дома, необходимо записать вычисленную тепловую мощность для каждого помещения. На основании полученных данных приобретается необходимое оборудование. Подбирая стальные радиаторы, обращайте внимание на их рядность – при тех же размерах трехрядные модели обладают большей теплоотдачей, чем их однорядные аналоги .

Стальные радиаторы, как панельные, так и трубчатые, могут использоваться в частных домах и в квартирах – они выдерживают давление до 10-15 атм и обладают стойкостью к агрессивному теплоносителю.

Чугунные радиаторы

Теплоотдача чугунных радиаторов составляет 120-150 Вт, в зависимости от расстояние между осями. Для отдельных моделей этот показатель достигает 180 Вт и даже больше. Чугунные батареи могут работать при давлении теплоносителя до 10 бар, хорошо противостоя разрушающей коррозии. Они применяются как в частных домах, так и в квартирах (не считая новостроек, где преобладают стальные и биметаллические модели).Выбирая чугунные батареи для обогрева собственного жилища, необходимо учитывать теплоотдачу одной секции – исходя из этого, приобретаются батареи с тем или иным количеством секций. Например, для чугунных батарей МС-140-500 с межосевым расстоянием 500 мм теплоотдача составляет 175 Вт. Мощность моделей с межосевым расстоянием 300 мм составляет 120 Вт.

Чугунные хорошо подходят для монтажа в частных домах, радуя продолжительным сроком службы, высокой теплоемкостью и неплохой теплоотдачей. Но нужно учитывать и их недостатки:

• большой вес – 10 секций с межосевым расстоянием 500 мм весят более 70 кг ;
• неудобство в монтаже – этот недостаток плавно вытекает из предыдущего;
• большая инерционность – способствует слишком длительному прогреву и лишним расходам на генерацию тепла.

Несмотря на некоторые минусы, они до сих пор пользуются спросом.

Сколько остывает чугунная батарея. Преимущества чугунных радиаторов

Использование чугунных батарей имеет массу преимуществ, которые заставляют выбирать эти устройства для монтажа отопительных систем. Некоторые положительные качества не всегда озвучиваются продавцами в магазинах, хотя о них также следует знать и учитывать их при покупке.

Среди преимуществ чугунных батарей следует отметить устойчивость к агрессивным параметрам теплоносителя. Она обусловлена материалом их изготовления – чугун долго не подвергается коррозии даже при высоких температурах.

Различные химические добавки в теплоноситель, а также образующиеся в магистральных трубах окислы железа, также не приводят к разрушению чугуна.

Помимо стойкости к коррозийным процессам, такие батареи имеют следующие плюсы:

• возможность ремонта в случае засора и протекания;
• инерционность теплоотдачи;
• приемлемая стоимость;
• возможность эксплуатации при большой температуре и высоком давлении;
• высокий процент теплоотдачи за счет излучения;
• простота монтажа;
• длительный срок работы.

Засоры и протекания батарей могут возникать по вине теплоносителя. Так, циркуляция в чугунных радиаторах неочищенной воды с высоким содержанием солей кальция и магния приводит со временем к сужению внутренних полостей. Это ухудшает скорость нагрева секций и эффективность теплоотдачи.

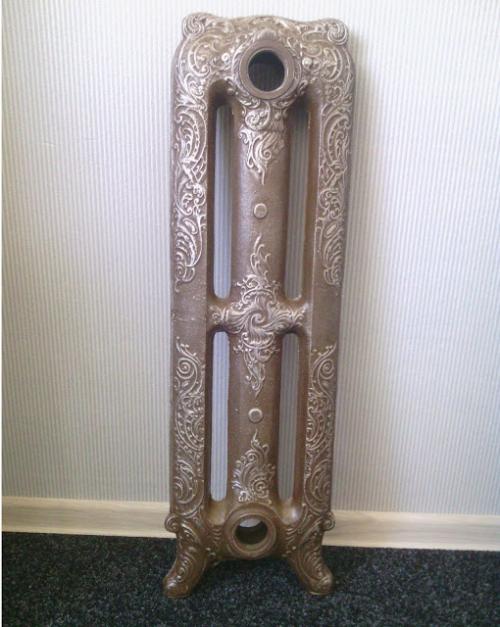

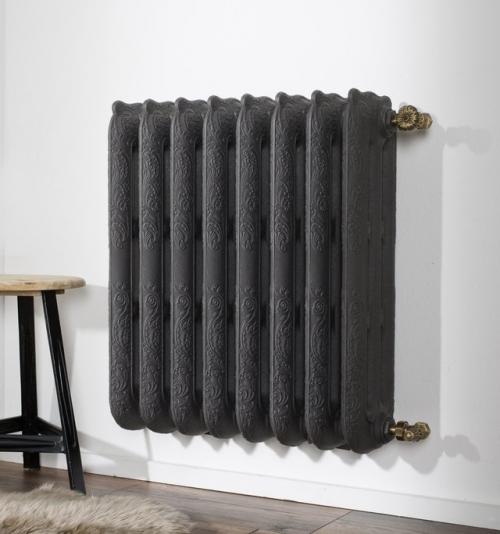

Чугунные радиаторы с дизайнерской отделкой выпускаются преимущественно европейскими заводами, потому на отечественном рынке они мало востребованы

Кроме того, из-за высокой температуры воды в батареях старого образца постепенно изнашиваются межсекционные прокладки, и может появиться течь.

Проблемы, связанные длительной эксплуатацией чугунных радиаторов, можно быстро устранить в летний период. Внутренние полости секций легко очищаются от отложений специальным инструментом.

Из-за устойчивости чугуна к механической обработке, качество радиаторов при этом не страдает. При обратной сборке секций можно сразу заменить и изношенные прокладки.

Повышенная инерционность теплоотдачи чугунных радиаторов обеспечивается весом конструкции и большим внутренним объемом теплоносителя.

Если стальные и алюминиевые модели остывают уже через несколько минут после прекращения циркуляции воды, то батареи из чугуна продолжают эффективно обогревать помещение в течение часа

Что касается стоимости одной чугунной секции, то она находится в тех же рамках, что и цена её алюминиевых или стальных аналогов. Поэтому расходы на приобретение батарей из чугуна будут не больше, чем радиаторов из других материалов.

Однако чугунные изделия намного лучше переносят гидроудары , стойко сопротивляются кратковременным повышениям давления до 16 бар.

Возможность эксплуатации при большой температуре и высоком давлении обеспечивается небольшим коэффициентом теплового расширения чугуна. Среди всех материалов, из которых изготавливают батареи отопления, у него наименьший.

Из-за этого чугун наиболее устойчив к появлению микротрещин при длительной эксплуатации. Это же свойство обеспечивает стабильную герметичность резьбовых соединений и прокладок при давлении в 8-9 атмосфер.

А такое преимущество, как высокая теплоотдача за счет излучения, позволяет размещать чугунные радиаторы пристеночно. Для максимального направления теплового излучения вглубь комнаты рекомендуется крепить на стену позади батареи специальные отражатели.

Ребра между колонами являются обычными чугунными пластинами и не имеют внутренних полостей. Их функция – усиление теплоотдачи

Кроме того, радиаторы из чугуна удобно и просто монтируются. Секции чугунных батарей соединяются с трубами и между собой с помощью резьбового соединения и паронитовых прокладок. А специальный ключ позволяет разъединять любые секции, не снимая крайние радиаторы.

А длительный срок работы лишний раз подтверждает качество и надежность этого отопительного оборудования – чугунные радиаторы гарантировано служат 50 лет.

Но такой срок они проработают только при регулярном сервисном обслуживании, которое заключается в периодическом удалении внутренних отложений и замене прокладок.

Перечисленные преимущества чугунных батарей делают их незаменимыми в больших помещениях с разветвленной отопительной сетью и с высоким рабочим давлением.
