Сколько воды в 1 секции алюминиевой батареи. Параметры алюминиевых радиаторов

Сколько воды в 1 секции алюминиевой батареи. Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

• Уровень теплоотдачи одной секции, так как от него зависит:
• Во-первых, сколько элементов потребуется для обогрева одной комнаты.
• Во-вторых, насколько тепло будет в комнате благодаря радиатору.
• В-третьих, каким станет микроклимат в помещении.
• Устойчивость к гидроударам и рабочее давление алюминиевого радиатора .
• Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Сколько литров в секции батареи. Технические аспекты алюминиевых батарей

Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.

Классификация и конструктивные особенности

Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.

Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:

По конструктивному решению отдельно взятой секции, которые бывают:

• Цельными или литыми.
• Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.

Также различают батареи и по габаритам.

Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.

Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.

Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.

Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема . Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.

Основные рабочие характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя.

Благодаря конструктивным особенностям для заполнения алюминиевого радиатора необходимо использовать меньший объем теплоносителя в сравнении с чугунным прибором такой же мощности.

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

Сколько воды в одной секции чугунной батареи. Техническая характеристика

Сколько киловатт в одной секции чугунного радиатора, и какие размеры должна иметь вся батарея? Эти вопросы достаточно важны.

Производительность

Перед установкой следует понимать, сколько кВт в 1 секции чугунного радиатора. Это позволит выбрать их оптимальное количество для помещения конкретных объёмов. Кроме этого следует ознакомиться и с другими немаловажными параметрами, для чего мы возьмём в качестве примеров наиболее распространённые модели:

Выдерживаемое давление, атм.

Тепловая мощность, кВт

Теперь, зная сколько кВт в одной секции чугунного радиатора, легко определиться и с их необходимым количеством.

Совет: если самостоятельный расчет количества секций чугунного радиатора доставляет трудности, то вы всегда можете воспользоваться одним из он-лайн калькуляторов, имеющихся в интернете.
Там вам достаточно будет ввести габариты вашего помещения и указать выбранную модель батареи.

Ещё важно учитывать метод подключения труб, что также влияет на производительность батареи:

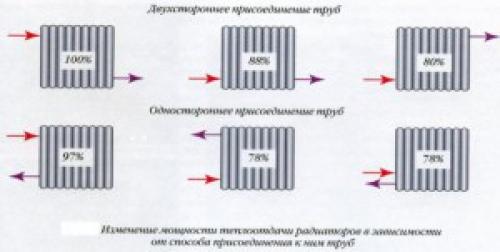

Наглядная демонстрация эффективности разных способов подключения труб

Как видно на рисунке, наиболее эффективным является двустороннее присоединение труб. При этом необходимо подачу осуществлять поверху с одной стороны, а отток понизу с другой, что полностью соответствует школьному курсу физике, из которого все помнят, что тёплая жидкость поднимается, а холодная опускается. То есть, горячий теплоноситель войдёт сверху, остынет и выйдет через нижнее отверстие, максимально отдав своё тепло.

Если же пренебречь таким правилом, то можно будет наблюдать такой результат:

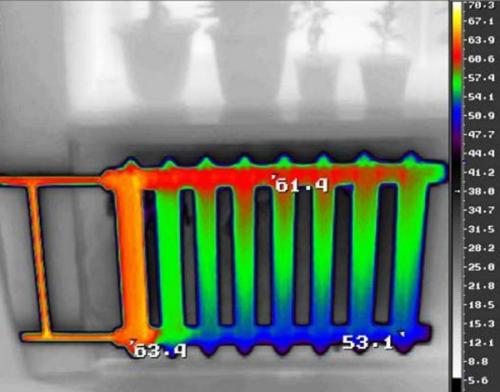

Распространение тепла в батареи с односторонним подключением

Здесь мы наблюдаем холодный угол, значительно снижающий теплоотдачу системы.

Но на этом важные технические характеристики секции чугунного радиатора не заканчиваются. Количество секций мы рассчитали, но нужно ещё иметь представление о весе и объёме конструкции.

Масса и размеры

Массу и объем секции чугунного радиатора можно узнать из следующей таблицы:

Объем одной секции чугунного радиатора, л

Зная размер секции чугунного радиатора, вы сможете в любой момент рассчитать и его общую площадь, что даст представление о занимаемом им на стене месте.

Сколько литров в батарее. Сколько литров воды в батарее отопления?

Жидкость в водяном контуре системы отопления выполняет важнейшую функцию — она является носителем тепла. Многие элементы отопительной системы подбирают относительно объёма перегоняемого теплоносителя. Поэтому предварительные расчёты позволят укомплектовать теплоснабжение наиболее эффективно. Легко вычислить общий объём теплоносителя, учитывая, что количество жидкости в радиаторах составляет 10-12 процентов от общего количества перегоняемой жидкости.

Расчет воды в системе отопления нужно сделать обязательно в следующих случаях:

• перед тем, как делать монтаж отопления, определяют количество теплоносителя, которое будет перегонять котёл определённой мощности;
• когда заливают в систему незамерзающую жидкость, нужно выдержать определённую пропорцию по отношению ко всей перегоняемой жидкости;
• от количества теплоносителя зависит размер расширительного бачка;
• нужно знать требуемый объём воды в системе отопления загородных или частных домов, где водоснабжение не централизованное.

Кроме того, чтобы правильно закрепить на стене батареи, надо знать их вес. Например, всего одна секция чугунного радиатора, и без того тяжёлая, вмещает в себя 1,5 литров жидкости. То есть семи-секционная чугунная батарея при запуске системы становится на десять с лишним килограмм тяжелее.

Формулы для расчета объема жидкости (воды или другого теплоносителя) в системе отопления

Объем воды в системе отопления можно рассчитать как сумма составляющих:

Объем системы должен учитывать объем воды в трубах, котле и радиаторах. В расчет объема теплоносителя не входит объем расширительного бака. Объем бачка учитывается при расчете критических состояний работы системы (когда вода будет поступать в него при нагреве).

Формула для расчета объема жидкости в трубе:

V (объем) = S (площадь сечения трубы) * L (длина трубы)

Важно! Размеры могут отличаться у различных производителей, в зависимости от типа трубы, материала, ее технологии производства. Поэтому расчет удобнее вести по реальному внутреннему диаметру трубы, который проще промерить с помощью инструмента. Как правило, такой расчет необходимо выполнять больше специалисту, когда система отопления разветвленная и сильно протяженная.

Современная жизнь батарей из чугуна: новые плюсы, старые минусы

Как и другие виды обогревателей, представленных в настоящее время на рынках, чугунные конструкции обладают набором как положительных, так и отрицательных качеств. К плюсам относятся:

• Этот вид металла не подвержен коррозии даже при полном сливе воды из системы. Их можно устанавливать в дома, где теплоноситель не отличается чистотой и равномерным уровнем Ph.
• Продолжительность эксплуатации этих устройств равняется 35-ти годам и более.
• Объем одной секции чугунной батареи составляет всего 0.8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации.
• Как и радиаторы старого образца, они стоят дешевле других видов отопительных устройств.
• Теплоотдача с учетом объема чугунного радиатора отопления достаточно высока, чтобы эффективно обогревать квартиру.
• Этот вид отопительных приборов не требует особого ухода за собой. Иногда следует протирать пыль, в остальном новые чугунные обогреватели так же просты в обслуживании, как, например, стальные или алюминиевые секционные модели.
• В случае отключения системы, чугунные батареи остывают достаточно долго, чтобы в квартире держалось тепло. Это одно из свойств этого металла.

Биметаллические радиаторы конструктивно состоят из. Как устроены биметаллические радиаторы отопления

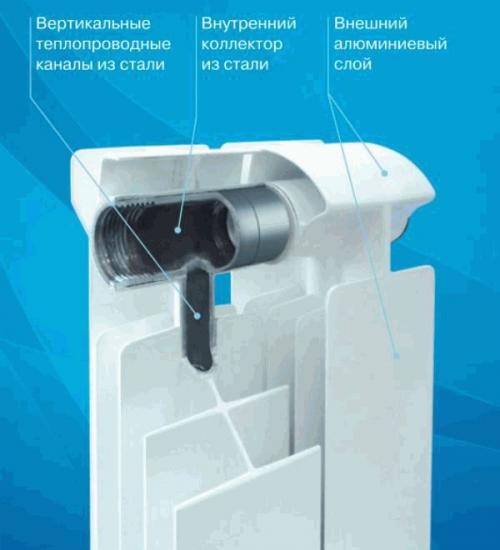

На устройство биметаллических радиаторов недвусмысленно намекает их название – биметаллические, что означает – состоящие из двух металлов. Внутренняя часть радиатора, по которой протекает теплоноситель, изготавливается из стальных (медных) труб, а внешняя часть, служащая для передачи тепла окружающему воздуху, сделана из алюминия.

Плюсы такой конструкции очевидны. Стальные трубы способны легко выдерживать высокое давление в отопительной системе, помимо этого, в отличие от труб из алюминия, они химически устойчивы к различным вредным примесям, которые могут содержаться в теплоносителе. А алюминиевый корпус имеет наилучшие по сравнению с иными материалами показатели теплоотдачи. Это благотворно сказывается на габаритах, весе и виде биметаллических радиаторов, и ещё делает их очень отзывчивыми на сигналы терморегулирующей аппаратуры.

Биметаллические радиаторы отопления, сердечник которых изготовлен из меди, имеют наилучшие характеристики, но цены на них доступными не назовёшь. Медно-алюминиевые радиаторы рекомендуется к установке в системе с газовым котлом, имеющим медный теплообменник. Для котлов со стальными теплообменниками подойдут алюминиево-стальные биметаллические радиаторы.

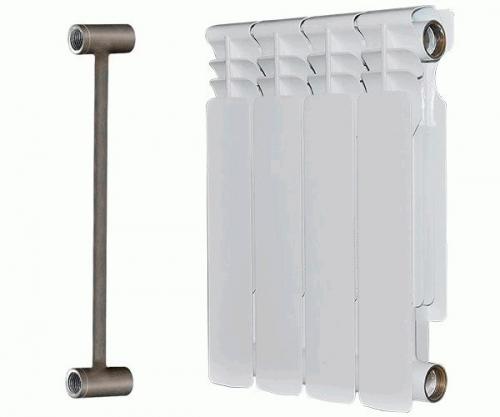

Биметаллический радиатор – это совокупность секций, соединённых между собой посредством резьбового соединения. Каждая секция содержит пару стальных труб – верхнюю и нижнюю, которые соединены перемычкой. К наружной поверхности стальных труб по специальной методике литья под давлением плотно присоединяется алюминиевый корпус, выполняющий функции теплообменника. Для максимальной отдачи тепла окружающему воздуху, алюминиевый теплообменник имеет сложную форму с многочисленными протоками для лучшей конвекции.

Помимо чисто биметаллических радиаторов выпускаются ещё «полубиметаллические», у которых сердечник выполнен из стали лишь частично – его вертикальные каналы стальные, а горизонтальные – алюминиевые. Цена таких радиаторов примерно на 20% ниже, чем цена батарей с полностью стальными трубами, но они менее прочны, поскольку существует риск протечек в местах стыков двух металлов в сердечнике. Для отопительных систем многоэтажных домов характерны высокое рабочее давление, а также невысокое качество теплоносителя, поэтому для них лучше применять биметаллические батареи с полностью стальными трубами.

Источник: https://alyuminievye-batarei.aystroika.info/stati/obem-vody-v-alyuminievom-radiatore-otopleniya-500-raschet-obema-alyuminievogo-radiatora

Сколько воды в 1 метре 25 трубы. Формулы для расчета объема воды в трубе

Существующие материалы для создания водопроводных сетей

Перед тем, как рассчитать диаметр трубы для водопровода, необходимо выбрать для него материал. Это может быть:

• металл (сталь, медь, чугун, их различные соединения);
• полимерные материалы — пластик, полиэтилен, металлопластик, ПВХ;
• комбинации металлических и пластиковых конструкций.

Какими бы характеристиками не отличались материалы, размеры будут тоже важны. В частности, диаметр пластиковых труб для водопровода (металлических и металлопластиковых тоже) разделяют на внешний и внутренний, от него и толщины стенок как раз и зависит проходимость трубопровода.

На уровень рабочего давления влияют также и определенные особенности материала. В частности, сталь характеризуется надежностью и прочность, но подвержена коррозии, а также отличается большим весом, в связи с чем монтаж системы затруднен. Также внутри стального трубопровода может скапливаться известковый налет — следовательно, диаметр будет уменьшаться, и проходимость системы падать.

Для пластика характерен небольшой вес, простой и легкий монтаж. Такие трубы не накапливают внутри налет и не ржавеют, они недороги и пластичны. Если трубы пластиковые, без металлического слоя, то они могут расширяться из-за нагрева, а вот в металлопластиковых изделиях этот недостаток исключен.

Как высчитать площадь поперечного сечения

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.
Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.

Площадь сечения профилированного изделия считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.

Внутренний объем погонного метра трубы в литрах таблица

Таблица показывает внутренний объем погонного метра трубы в литрах. То есть сколько потребуется воды, антифриза или другой жидкости (теплоносителя), чтобы заполнить трубопровод. Взят внутренний диаметр труб от 4 до 1000 мм.

Если у вас специфическая конструкция или труба, то в формуле выше показано как вычислить точные данные для правильного расхода воды или иного теплоносителя.

Расчет онлайн

http://mozgan.ru/Geometry/VolumeCylinder

Расчет объема воды, находящейся во всей системе

Для определения такого параметра, необходимо в формулу подставить значение внутреннего радиуса. Однако сразу появляется проблема. А как рассчитать полный объем воды в трубе всей отопительной системы, в которую входят:

• Радиаторы;
• Расширительный бачок;
• Котел отопления.

Сначала рассчитывается объём радиатора. Для этого открывается его технический паспорт и выписывается значения объема одной секции. Этот параметр умножается на число секций в конкретной батарее. Например, одна равен 1,5 литрам.

Когда установлен биметаллический радиатор, это значение намного меньше. Количество воды в котле можно узнать из паспорта устройства.

Для определения объема расширительного бака, его заполняют измеренным заранее, количеством жидкости.

Очень просто определяется объём труб. Имеющиеся данные для одного метра, определенного диаметра, нужно просто умножить на длину всего трубопровода.

Заметим что в глобальной сети и справочной литературе, можно увидеть специальные таблицы. Они показывают ориентировочные данные изделия. Погрешность приведенных данных достаточно мала, поэтому приведенные в таблице значения, можно смело использовать для вычисления объема воды.

Надо сказать, что при расчете значений, нужно учитывать некоторые характерные отличия. Металлические трубы, имеющие большой диаметр, пропускают количество воды, значительно меньше, чем такие же полипропиленовые трубы.

Причина кроется в гладкости поверхности труб. У стальных изделий она выполнена с большой шероховатостью. ППР трубы не имеют шероховатости на внутренних стенках. Однако при этом стальные изделия имеют больший объем воды, чем в других трубах, одинакового сечения. Поэтому чтобы убедиться, что расчет объема воды в трубах произведен верно, нужно несколько раз перепроверить все данные и подкрепить результат онлайн-калькулятором.
