Каков вес одной секции чугунного радиатора отопления. Сколько весит секция чугунной батареи

Каков вес одной секции чугунного радиатора отопления. Сколько весит секция чугунной батареи

МС 90

Радиатор МС-90 может выглядеть как четырех- или семисекционная конструкция. Эти батареи идеально подходят к российским тепловым сетям. Возможна установка в производственных и жилых помещениях.Технические характеристики:

• Тепловая мощность – от 130 Вт;
• Ширина одной секции – от 7,1 – 9 см;
• Высота – от 58 – 58,1см;
• Глубина – от 9 см;
• Объем – от 1,15 – 1,45 л;
• Вес 1 секции – от 5,48 – 6,5 кг;
• Расстояние между осями – от 50 см;
• Температура – до 130 градусов;
• Рабочее давление – 9 – 12 атм.

МС 140

Секционные радиаторы МС 140 – это единственная модель, «дожившая» до наших дней со времен СССР. Считается одной из самых популярных. Применяется в помещениях с низким подоконником.Технические характеристики:

• Тепловая мощность – от 130 – 160 Вт;
• Ширина одной секции – от 9,3 – 6,65 см;
• Высота – от 38,8 – 58 см;
• Глубина – от 14 см;
• Объем – от 1,11 – 1,45 л;
• Вес одной секции – от 5,4 – 6,65 кг;
• Расстояние между осями – от 30 – 50 см;
• Температура – до 130°С;
• Давление рабочее – 9 – 12 атм.

Среди плюсов радиаторов старого образца стоит отметить:

• Практичность;
• Высокую устойчивость к коррозии;
• Возможность использования любого теплоносителя;
• Высокую инертность.

К минусам по-прежнему относятся тяжеловесность и непрезентабельный внешний вид.

Современные модели

В России выпускначался не так давно, ранее радиаторы поставлялись из Европы и Китая. Впрочем, до сих пор импортные конструкции считаются более качественными, однако, и стоят они значительно дороже.

Вес секций иностранных батарей зависит от производителя. Например, масса звена популярной чешской модели Viadrus STYL 500 составляет 3,8 кг, а вес секций моделей китайской фирмы Konner колеблется от 3,5 до 4,75 кг (в зависимости от индивидуальной теплоотдачи).

Известным российским брендом является фирма EXEMET, выпускающая батареи MODERN, один «зуб» которых весит 3,3 кг.

Современные модели выглядят гораздо привлекательнее: они могут иметь плоскую переднюю панель и ровную поверхность. Некоторые установки полностью готовы к эксплуатации, другие же требуют окраски.

Основные расчеты

Проектируя систему отопления, требуется рассчитать вес радиатора и необходимое. Расчеты ведутся на основании мощности одной секции отопительного прибора (для классического изделия из чугуна это 170 Вт) и теплового расчета помещения.Чтобы подсчитать необходимое количество секций и итоговый вес чугунного радиатора, следует учесть площадь и, которые зависят от характеристик материалов, из которых возведены стены, наличия утепления. Также требуется обратить внимание на количество окон и вид оконных систем.

Для панельного дома оптимальная величина теплового потока составляет 0,041 кВт/м3, для кирпичного – 0,034 кВт/м3, для зданий с утепленными стенами (независимо от материала, из которого они возведены) – 0,02 кВт/м3.

Учитывая немалый вес одной секции, количество звеньев в стандартном радиаторе варьируется от 4 до 10. В большом помещении удобнее установить два-три прибора отопления по 4-5 секций вместо того, чтобы монтировать один крайне тяжелый радиатор с числом звеньев более 10-ти.

Таким образом,– самый тяжеловесный вариант системы отопления, что создает трудности при установке, но, несмотря на это, радиаторы из чугуна – оптимальные устройства для поддержания тепла в квартире, проверенные временем. Оборудование не нуждается в особом уходе, а тяжелый вес и сложности монтажа компенсируются долговечной службой и работоспособностью.

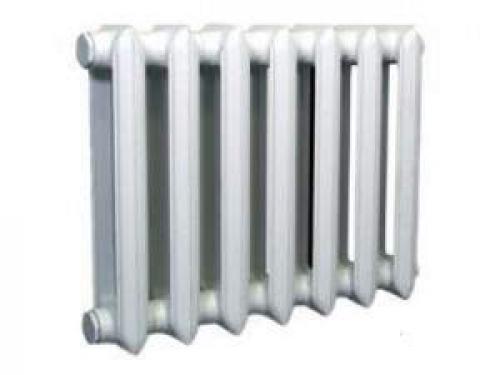

Сколько весит чугунная батарея 8 секций. Общие характеристики чугунных радиаторов

Обычный чугунный радиатор состоит, как правило, из 5-10 секций. Количество секций зависит от желаемого теплового эффекта. Чем больше секций, тем больше теплоотдача и температура в доме. Тем более, что установить можно радиатор, состоящий из любого количества секций: чугунные батареи, также как и биметаллические, могут быть разделены. Это позволит создать наиболее комфортную обстановку.

Радиаторы советских квартир

Большой вес не является проблемой при эксплуатации: главное правильно произвести монтаж батареи. Узнать, сколько весит радиатор чугунный 10 секций можно путем простых расчетов. Одна секция современного радиатора весит 7,1 килограмм, а значит, 10 секций будут весить 71 килограмм.

https://youtube.com/watch?v=x7I5HOChqig

Вот некоторые из них:

• устойчивость к образованию коррозии;
• толстые стенки, которые являются гарантией долговечности;
• возможность использовать теплоносители любого качества;
• отличная теплоаккумулирующая способность;
• продолжительный срок эксплуатации;
• большое внутреннее сечение, благодаря которому чугунные радиаторы не приходится часто чистить.

Батареи МС-140 производства Беларуси

Стандартные модели чугунных батарей имеют межосевое расстояние 300 либо 500 миллиметров. Однако встречаются и модели, имеющие большую высоту – межосевое расстояние у которых достигает 800 миллиметров. Кроме того, выпускаются промежуточные модели, у которых межосевое расстояние составляет 350 миллиметров. Глубина может быть разной – 110, 99 или 92 миллиметра. Ширина секций чугунных радиаторов составляет от 35 до 60 миллиметров.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/ves-sekcii-chugunnogo-radiatora-skolko-vesyat-chugunnye-standartnye

Вес одной секции чугунной батареи мс-90. Радиаторы отопительные чугунные ГОСТ 8690. Вес секции чугунного радиатора М-140, М-140 АО, РД-90, РД-26. Размеры и технические характеристики.

радиаторы отопительные чугунные гост 8690. вес секции чугунного радиатора м-140, м-140 ао, рд-90, рд-26. размеры и технические характеристики.

отопительные приборы используют для обогрева поверхности помещения. поверхность нагрева считается в эквивалентных квадратных метрах.

принято называть поверхность нагрева, которую обогревает отопительный прибор. Эта поверхность отдает 435 ккал/ч тепла при разности средних чисел температур теплоносителя и воздуха 64.5°. Через прибор проходит 17.4 кг/ч воды, при этом подача теплоносителя в прибор происходит по схеме «сверху-вниз».

Радиаторы отопительные чугунные ГОСТ 8690.

Классификация по типу радиатора:

— высокий (расстояние между ниппельными отверстиями 1000 мм, полная высота 1100 мм);

— средний (расстояние между ниппельными отверстиями 500 мм, полная высота 600 мм);

— низкий (расстояние между ниппельными отверстиями 300 мм, полная высота 400 мм);



Размеры и технические характеристики чугунных радиаторов.

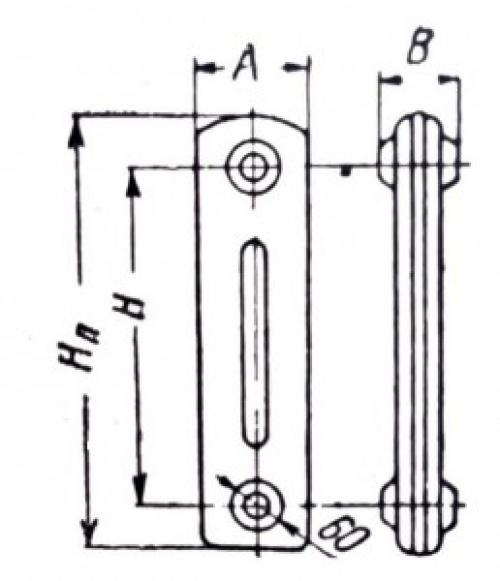

Рис.1. Секция радиатора чугунного ГОСТ 8690.

Вес секции чугунных радиаторов отопления моделей М-140, М-140 АО, РД-90, РД-26.

Таблица 1. Основные технические характеристики и размеры чугунных радиаторов по ГОСТ 8690.

Модель радиатора

Поверхность нагрева секции

Внутренний объем, л

Размеры, мм

Средний вес, кг (с ниппелями и пробками)

Данные радиаторы рассчитаны на рабочее давление до 6 кгс/см.

Каждый радиатор должен снабжаться четырьмя пробками, две из них будут глухие с левой резьбой, а другие две с отверстиями и правой резьбой. На пробках нарезается внутренняя трубная резьба ¾ или ½ ʺ на выбор заказчика.

Радиаторы поставляются заказчику с одноразовым грунтовым покрытием под окраску.

Сколько весит чугунная батарея 1 секция. Как производят радиаторы?

Со времен появления первого чугунного отопительного прибора, в технологии производства изменилось немногое. Все современные радиаторы изготавливаются методом литья из чугунного сплава. Так как форма батареи со временем изменилась, в производственный процесс так же были внесены свои коррективы: радиатор стал изготавливаться посекционно. После отливки на заводе собираются готовые изделия. Каждая секция скрепляется с последующей, при помощи резьбовых ниппелей. Поэтому, если в радиаторе возникает протечка, то происходит она чаще всего либо в месте крепления прибора к отопительной системе, либо на резьбовом стыке отдельных секций.

Количество секций у радиаторов может быть разным, в зависимости от производителя. Чугунные изделия производства Чехии выпускаются десятисекционными, радиаторы Луганского литейно-механического завода марки МС140 четырех- и семисекционными. Очень популярны были чугунные батареи в СССР. Тонкие стальные радиаторы, хотя и были значительно легче, но часто не справлялись с обогревом помещения, протекали и затапливали соседей. Если в помещении был установлен чугунный радиатор, то такая комната была самым теплым местом в доме. Поэтому, занявшись ремонтом, советские граждане старались поменять отопительные приборы на чугунные, достав дефицитное изделие. Во многих квартирах, несмотря на большой выбор современных отопительных приборов, чугунные батареи, по-прежнему, у хозяев с ними очень «теплые» отношения.

В отличие от металлических «собратьев», чугунные радиаторы отличались еще одним очевидным преимуществом: их было удобно красить. Каждый собственник жилплощади в многоквартирном доме, хотя бы единожды, сталкивался с проблемой покраски батарей. Пластинчатые и трубчатые радиаторы требовали ежегодного обновления, а красить их было очень неудобно и долго. С чугунными радиаторами процесс покраски проходил значительно быстрее, так как они не имели «каверзных» форм и мелких деталей. С завода отопительные приборы поставлялись огрунтованными, поэтому выбрать цвет краски можно было любой и окрасить поверхность батареи по собственному вкусу.

Установить чугунную батарею одному человеку было непросто. Дело было не в сложности подключения, для того, чтобы поднять и удержать чугунный радиатор, требовалось, как минимум, усилие двух человек.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-vesit-sekciya-chugunnoy-batarei-starogo-obrazca-o-chugunnyh-batareyah

Сколько весит чугунная батарея 7 секций. Масса стандартных отопительных приборов

И традиционные, и дизайнерские экземпляры объединены материалом изготовления, которым является чугун.

И сейчас повсеместно встречаются исправно служащие классические радиаторы в форме гармошки, установленные:

• в школах и детских дошкольных учебных учреждениях;
• в поликлинических отделениях и больницах;
• в помещениях жилфонда – квартирах, частных домовладениях, общежитиях;
• в учреждениях общественного и государственного назначения.

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов массового производства не было. Малыми сериями представлены чугунные изделия НМ-150, РКШ, Минск – 1110 и другие, но на сегодняшний день их уже не производят. Так какой же вес одной секции чугунной батареи старого образца? И в данном случае, точной цифры нет. Объясняется это тем, что данная величина зависит от параметров секции.

Например, батарея серии МС-140 бывает двух модификаций в зависимости от межосевого промежутка, который равен 300 или 500 миллиметров. Если речь идет о модели МС-140-300, тогда средний вес секции около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно встретить изделие серии МС-90, у которого вес секции чугунного радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 заключается в разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограммов, окончательный? Ответ отрицательный и этому имеется объяснение. Дело в том, что действующий ГОСТ 8690-94, который является нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их основные размеры.

Относительно того, сколько весит секция чугунной батареи старого образца, то этот норматив указывает на удельную массу — 49,5 кг/кВт. Данное стандартное значение распространяется на радиаторы, которые предназначаются для эксплуатации в системах теплоснабжения с температурой теплоносителя не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция чугунной батареи, ГОСТ не регламентирует. В результате масса радиаторов, изготавливаемых на разных заводах, отличается.

На сегодняшний день наиболее известна продукция нескольких промпредприятий, которые выпускают модификации серии МС-140 и приборы собственной разработки. Среди них: белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.
