Сколько воды в чугунной секции радиатора отопления. Батареи из чугуна старого и нового образца
Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

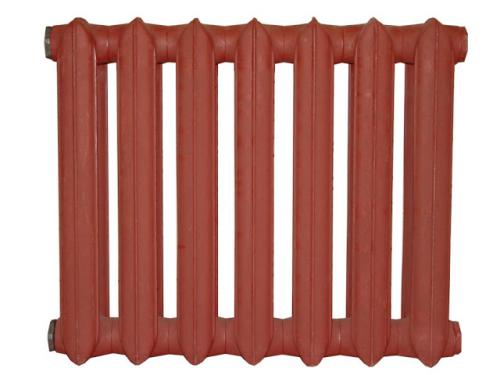

- Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
- Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.
Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.
У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:
- Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
- Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
- Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.
Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

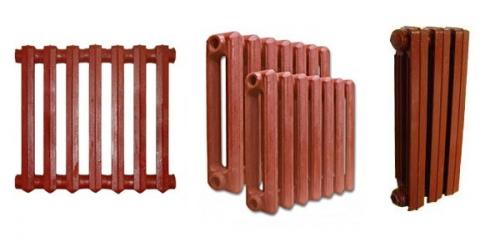

Советские чугунные батареи, характеристики. Чугунные радиаторы отопления — характеристики, срок службы и монтаж
Казалось бы, пришедшие в обиход ещё в 1857 году чугунные радиаторы отопления уже должны «уходить в прошлое». По крайней мере изготовители биметаллических и алюминиевых устройств в этом уверены. Однако эти старые, но проверенные временем конструкции готовы удивлять своих владельцев работоспособностью, креативным дизайном и другими характеристиками. Поэтому радиаторы отопления из чугуна заслуживают отдельного рассмотрения, о них в статье нам расскажет мастер сантехник .
Технические характеристики
Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

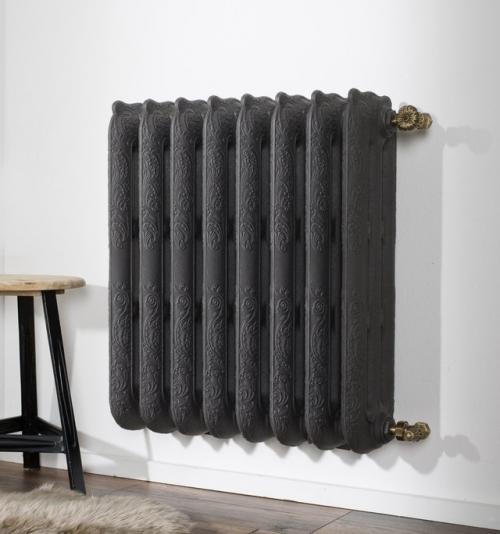

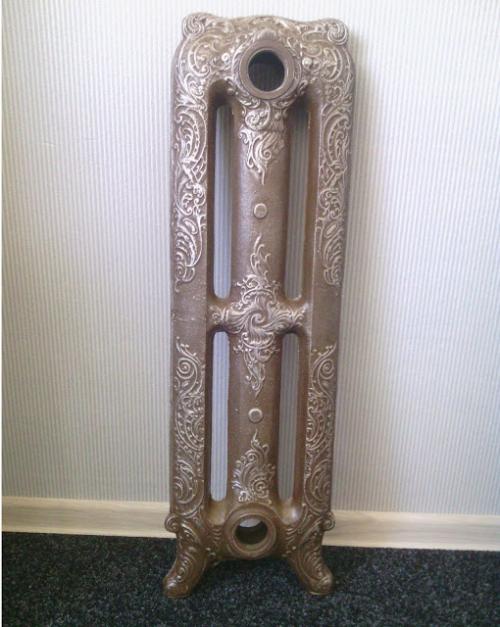

Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.
Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.
Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам.
Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше.
Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.
Чугун намного дольше способен удерживать тепло и источать полезную энергию. Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией (ЕЦ) теплоносителя .

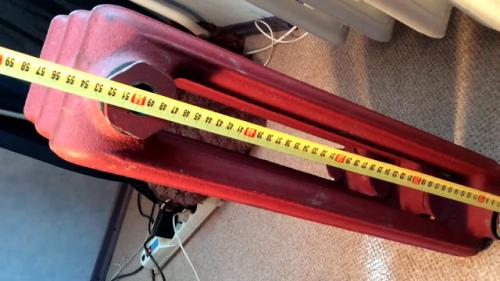

Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.
Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер. Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.
Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара . Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.
Толщина чугунной батареи. Виды
Радиатор отопления чугунный, как и любой другой, имеет конструкцию из нескольких аналогичных секций. Способом литья их изготавливают на заводах из серого сорта чугуна.
Каналы, которые предназначены для циркуляции теплоносителя , имеют либо форму круга, либо эллипса. Уже в момент сборки все секции будущего радиатора соединяются друг с другом при помощи ниппелей, а стыки конструкций ещё раз герметизируются. Используются стойкие к температурам резиновые или паронитовые прокладки. Так проводится сборка чугунных радиаторов отопления на заводе.

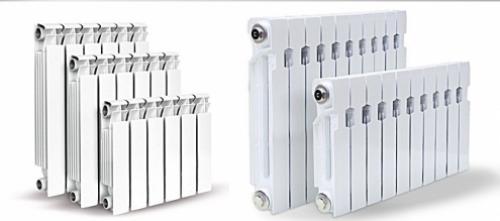

Виды чугунных радиаторов отопления:
- одноканальные;
- двухканальные.
Конструкции могут быть разной ширины, зависящей от числа секций, иметь разный вес и высоту. Размеры чугунных радиаторов отопления по ширине зависят от объёма помещения, которое будет обогреваться, от числа окон, а также толщины стен, выходящих наружу. Понятно, что если в радиаторе используется большее количество секций, то тепла будет отдаваться больше. Высота может варьироваться от 35 сантиметров до 1,5 метров. Глубина отопительной конструкции тоже имеет значение. От неё зависит, будет ли радиатор подходить под интерьер. Глубина может составлять 50-140 сантиметров и больше.
Чтобы провести монтаж, пригодится кронштейн для чугунных радиаторов отопления . Кронштейн необходимо надёжно закрепить на стене. Бывает так, что конструкции большого веса вешают под оконным проёмом на кронштейны и располагают их таким образом, чтобы она отступала от стены на небольшое расстояние. Хотя в настоящее время на рынке отопительного оборудования можно найти новые модели, которые устанавливаются на полу и имеют ножки.
Также современный вариант – трубчатые чугунные радиаторы отопления. Это эстетические и эффективные конструкции премиум-класса, которые отвечают всем требованиям и обладают множеством преимуществ.
Сколько литров воды в одной секции биметаллической батареи. Сколько литров воды в одном ребре чугунной батареи (радиатора)?
Считаем объем теплоносителя в системе отопления
Три способа – от простого к сложному
Способ первый, самый простой, необходимо наличие водяного счетчика:
во время заполнения системы отопления водой замечаем, на сколько изменились показания счетчика. Разница между начальным и конечным показателями (при отсутствии иных трат воды) – это и есть объем вашей системы отопления.
Способ второй, необходимо наличие ведра:
Конечно, у вашей системы предусмотрен кран слива теплоносителя. Возьмите емкость с известным литражом и, набирая в нее воду несколько раз, слейте всю воду из системы. Количество таких ведер, умноженное на литраж, также будет объемом вашей системы отопления.
Способ третий, необходим калькулятор:
Одно ребро алюминиевого радиатора высотой 60 см может вместить 0,450 литра теплоносителя.
биметаллического радиатора – 0,25 литра
чугунной батареи советского выпуска – 1,8 литра
современного чугунного радиатора – 1.
При проектировании системы отопления многие задаются вопросом — а сколько литров помещается в одной секции батареи? Для чего это нужно? ДА все просто, чем больше жидкости в батареях тем дольше их нужно нагревать – топить, и тем больше уходит газа – электричества. Да и мощность котла это не последняя характеристика. Также многие из нас с вами заливают не обычную воду, а антифриз, им то как раз и нужно знать вместимость и труб и радиаторов отопления. Так или иначе знание вместимости батареи (одной секции), это нужное знание, всегда пригодится …
Конечно, мы краем затрагивали вместимость батарей в статье – алюминиевые или чугунные радиаторы. Но сегодня разложив се по полочкам.
Сколько литров в алюминиевой батарее
Сейчас самые популярные радиаторы. Конечно вместимость одной секции может разниться в два раза, все зависит от высоты и размера. Однако вместимость одной секции самой маленькой алюминиевой батареи равно 0,3 литра. Вместимость самой.
Объем воды будет зависит от параметров радиатора. Для расчета объема воды в системе просто нужно отопления просто нужно добавить объемы ее составляющих.
Для этого нужно знать, что 1 секция:
алюминиевого радиатора — 0,45 литра,
биметаллического радиатора — 0,25 литра,
новой чугунной батареи — 1 литр,
старой чугунной батареи — 1,7 литра.
Также расчитываем объем трубы, исходя из того, что в 1 метре трубы диаметром:
Сколько может потребоваться воды для наполнения системы отопления вашего дома.
Еще один вопросо, который обязательно встанет перед вами, расчет объема воды (теплоносителя) заполняющего систему отопления.
Нужно это для того, чтобы знать какой максимальный объем может быть у системы отопления при выбранной мощности котла.
В противном случае это может привести к плохому прогреву помещения, неэффективной, неэкономичной работе.
Что в свою очередь приведет к дополнительным финансовым расходам.
Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла.
Как просто определить какой мощности нужен котел для отопления дома.
Например, мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.
Ниже приведены значения объемов различных составляющих системы отопления:
Объем воды в радиаторе:
алюминиевый радиатор — 1 секция — 0,450 литра.
Расчет делается по формуле: на 1 кВт мощности котла должно использоваться 15 л жидкости.
