Сколько воды в радиаторе отопления таблица. Сколько воды в чугунной батарее
Расчет объема воды в одной секции алюминиевого радиатора
В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.
Параметры алюминиевых радиаторов
Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:
- Уровень теплоотдачи одной секции, так как от него зависит:
- Во-первых, сколько элементов потребуется для обогрева одной комнаты.
- Во-вторых, насколько тепло будет в комнате благодаря радиатору.
- В-третьих, каким станет микроклимат в помещении.
- Устойчивость к гидроударам и рабочее давление алюминиевого радиатора .
- Стоимость готового изделия.
Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.
Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.
Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.
Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.
Узнайте полезную информацию об алюминиевых батареях на нашем сайте:
Виды теплоносителей
Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.
- Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
- Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
- Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию . Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.
Сколько литров в батарее. Технические аспекты алюминиевых батарей
Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.
Классификация и конструктивные особенности
Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.
Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:
По конструктивному решению отдельно взятой секции, которые бывают:
- Цельными или литыми.
- Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.
Также различают батареи и по габаритам.
Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.
Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.
Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.
Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема . Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.
Основные рабочие характеристики
Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.
Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.
Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.
Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.
При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.
Влияние подключения на теплоотдачу
Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.
Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя.
Благодаря конструктивным особенностям для заполнения алюминиевого радиатора необходимо использовать меньший объем теплоносителя в сравнении с чугунным прибором такой же мощности.
Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.
Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.
В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.
Сколько воды в стальном радиаторе отопления. Расчет объема алюминиевого радиатора
Определить вместительность батареи отопления можно двумя способами:
- При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.
- Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:
- Поставить заглушки на нижние отверстия и начать набирать воду.
- Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
- Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
- Подсчитать, сколько литров жидкости было залито в батарею.
Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.
Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.
Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.
Сколько воды в стальном радиаторе 22 типа. Радиатор стальной панельный тип 22: технические характеристики
На сегодняшний день производители панельных отопительных конструкций предлагают следующие типы моделей:
- У 11 типа по одной панели и теплообменнику.
- Наибольшим спросом у населения пользуется стальной радиатор тип 22. Характеристики его говорят о том, что в нем две панели и два конвектора. Это более гармоничное сочетание, так как изделие получается с высокой теплоотдачей, доступной ценой и небольшим весом.
- Радиаторы 33 типа оснащены тремя теплообменниками, прикрепленными к трем панелям. Это самый мощный и дорогой вид панельных радиаторов из стали.
У №10 всего одна панель и отсутствует конвектор и облицовка.Чтобы быстрее ориентироваться в маркировке стальных изделий, следует помнить, что первая цифра в номере говорит о количестве панелей, а вторая – конвекторов.
Панельный радиатор тип 22 считается оптимальным выбором по следующим параметрам:
- Их мощность варьируется от 576 Вт и до 4115 Вт. Такой разбег напрямую связан с высотой и длиной панелей.
- Радиатор стальной тип 22 выдерживает рабочее давление от 6 до 10 при испытательных 12-ти атмосферах. Хотя отопительные конструкции из стали достаточно крепкие, их лучше применять в закрытых автономных системах. Если требуется подключение к централизованной системе обогрева, то нужно рассчитать мощность панелей заранее и приобрести прибор с ее учетом.
Этот недостаток можно компенсировать, если тепловая мощность стальных радиаторов тип 22 находится под контролем редуктора давления.
- Стальные панельные обогреватели легко монтировать.
- Максимальная длина этих радиаторов (3000 мм) позволяет использовать их даже при наличии большого окна в помещении.
- Срок службы стальных радиаторов от зарубежных и отечественных производителей составляет 10 лет, но это не предел, если соблюдены все нюансы эксплуатации. Например, важную роль в их качестве и долговечности играет чистота и Ph носителя. Если поставить фильтры, то радиаторы отопления стальные 22 тип (характеристики это подтверждают) будет отдавать свое тепло дольше, чем заявлено в техпаспорте.
Объем воды в алюминиевом радиаторе. Параметры алюминиевых радиаторов
Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:
- Уровень теплоотдачи одной секции, так как от него зависит:
- Во-первых, сколько элементов потребуется для обогрева одной комнаты.
- Во-вторых, насколько тепло будет в комнате благодаря радиатору.
- В-третьих, каким станет микроклимат в помещении.
- Устойчивость к гидроударам и рабочее давление алюминиевого радиатора .
- Стоимость готового изделия.
Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.
Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.
Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.
Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.
Сколько воды в одной секции биметаллической батареи. Проведение расчетов
Если же сопровождающие документы по каким-то причинам недоступны, то стоит знать, как провести расчеты самостоятельно. Конечно, они могут не дать абсолютно верный результат, но вам и не нужна точность вплоть до миллилитра.
Расчет обычно делается по секциям — то есть, сколько литров жидкости помещается в один сегмент батареи. Соответственно, при наращивании или удалении этих элементов вам будет легко подогнать нужное значение в соответствии с количественным изменением.
Существуют стандартные средние показатели для каждого вида радиатора. Именно на них можно опираться — берете определенное значение, умножаете на количество секций, вот и весь расчет. Изначальный показатель зависит от того, к какой разновидности принадлежит радиатор — а точнее, из какого материала он сделан. Но об этом давайте подробнее.
Алюминиевый радиатор
Одна из самых популярных разновидностей батарей делается из алюминия. Он легкий, прочный, обладает эстетичным видом и долгим сроком эксплуатации. Что касается показателей объема теплоносителя, то в каждую секцию алюминиевой батареи помещается около 450 мл жидкости.
Конечно, стоит учитывать, что данное значение приведено для батареи стандартных размеров. Если ваш радиатор отличается от обычных — например, сделан довольно маленьким для лучшей гармонизации с интерьером — то лучше все же поискать техническую документацию, которая прилагалась к изделию, или обратиться к производителю с данным вопросом.
Чугунная батарея
Чугун ничуть не уступает популярностью алюминию. Это наиболее привычная многим из нас разновидность батареи, поскольку раньше чугунные изделия устанавливались повсеместно. Грубоватый вид компенсировался высокой прочностью и долговечностью. Кроме того, чугун не ржавеет и не обрастает накипью — в общем, это один из самых подходящих вариантов для обустройства отопительной системы.
При вычислении показателя объема теплоносителя следует учитывать, какие именно изделия будут использоваться в вашем доме — старые или новые. Дело в том, что последние обладают несколько иной конструкцией. Внутри них теплоносителю отводится гораздо меньше места, чем в случае со старыми. К слову, на качестве работы изделия это никак не сказывается.
Так вот, в одну секцию новой чугунной «гармошки» помещается всего литр воды. А если вы решили использовать старые радиаторы, то вам понадобится гораздо больше теплоносителя — 1,7 литра на каждый сегмент.
Биметаллический радиатор
В производстве биметаллических агрегатов используется два вида металла: алюминий и сталь. Из первого делается корпус. А вот трубка, по которой течет теплоноситель, стальная. Стоит отметить, что в случае с биметаллом секций обычно нет, поэтому расчет жидкости идет сразу на весь радиатор. Как правило, для него достаточно 250 мл воды.
Как влияет количество воды в системе отопления на расход газа. Способы экономии газа
Приведенные выше расчеты, которые производит калькулятор расхода газа на отопление, относятся только непосредственно к отоплению вашего дома. Но ведь расходы газа включают также и подогрев воды, и приготовление пищи. В целом, чтобы немного сэкономить газ легальным образом, можно пользоваться несколькими советами.
Так, если газом вы пользуетесь много, то лучше всего использовать газовую магистраль. Это наиболее выгодный вариант, по стоимость отличающийся от других систем.
Кроме того, обратите внимание, что ваше отопительное оборудование – котел, арматура, дополнительные приборы, — должно быть современным и качественным. Расход газа на отопление во многом зависит и от этого показателя. К примеру, если у вас стоит современный котел, который оснащен датчиком температуры, насосом циркуляции, то в результате получится экономия энергоносителя при запуске холодной системы.

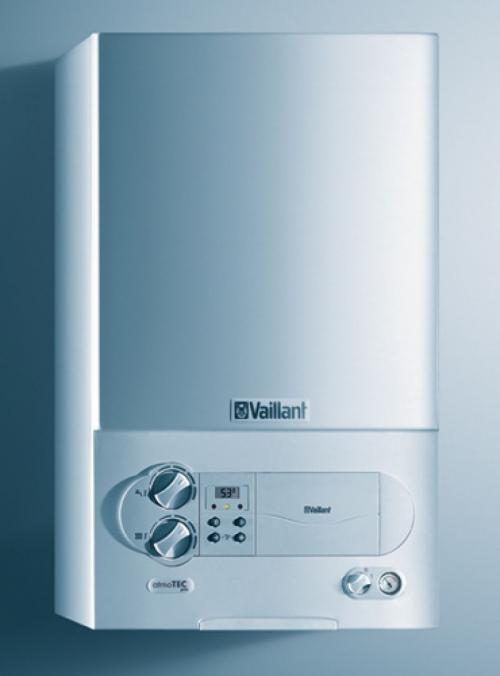

Современные котлы позволяют экономить до 20 % газа
Если газовый котел будет оснащен гидрострелкой на обвязке с частотно-регулируемым насосом и подсоединен к комнатному термостату, то он сам будет регулировать температурный режим воды в системе. Так, котел будет реже включаться и работа его будет происходить более оптимально. Если же в системе предусмотрен программатор, то с его помощью можно будет настроить такой режим работы, когда ночью или при отсутствии хозяев дома температура в помещениях будет снижаться на несколько градусов, а за какое-то время до приезда или пробуждения – автоматически подниматься до необходимого показателя.
На батарее можно поставить термоголовки, а на место между батареей и стеной – теплоотражающий экран из фольги. Также для обеспечения свободного теплоотвода от батарей не нужно закрывать и загромождать их портьерами и мебелью.

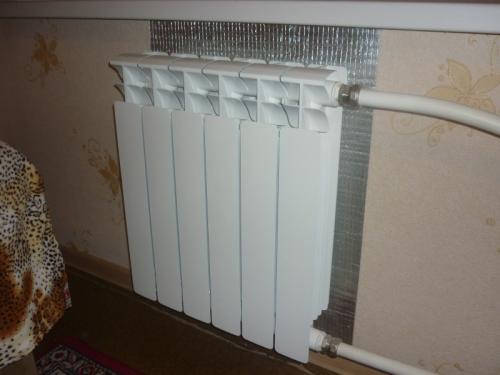

Установка отражающего экрана позволяет направить тепло в помещение, а не греть наружные стены
Лучше всего будет установить газовый счетчик. Так, вы будете оплачивать реально использованный вами объем газа, что намного выгоднее, чем рассчитанная кем-то завышенная норма расхода газа на отопление и другие цели.
Касательно использования плиты, то для экономии газа не следует после закипания жидкости, если ее нужно готовить на малом огне, игнорировать это условие.
Точно также и с приготовлением на большом огне: помните, что максимальная температура – только в районе языков пламени. Поэтому, если огонь распространяется больше, чем на диаметр посудины, то вы просто греете воздух. К тому же, это может негативно сказаться на некоторых видах посуды.
